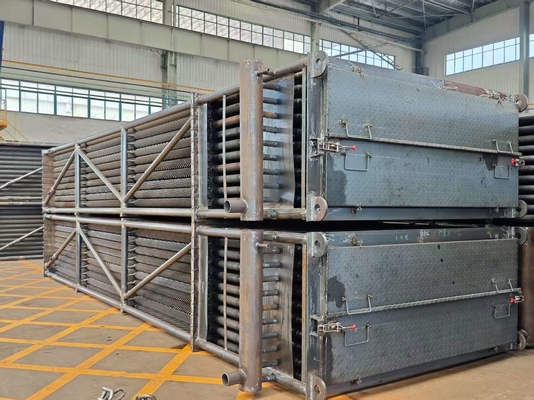

بخارگر بر حسب نیاز آب تصفیه نیروگاه سوخت زغال سنگ CFB بخارگر اقتصادی

 انواع اصلی اکونومایزرها چیست؟

اکونومایزرهای لوله ای ساده و لوله ای پره دار.

شرح



انواع

اگر بر اساس مواد، اکونومایزرها را می توان به اکونومایزرهای لوله فولادی و اکونومایزرهای آهنی تقسیم کرد. در حال حاضر، اکثر دیگهای بخار با حجم متوسط ​​و بزرگ به طور گسترده از اکونومایزرهای ساخته شده از لوله فولادی استفاده می کنند، زیرا آنها دارای استحکام بالا و قابلیت کار قابل اعتماد هستند و قادر به تحمل ضربه هستند، در عین حال عملکرد خوبی در انتقال حرارت، ساختار کوچک و هزینه کم دارند. یک نقطه ضعف مقاومت در برابر خوردگی ضعیف است، اما اکنون آب تغذیه دیگ بخار مدرن به شدت تصفیه می شود، بنابراین این مشکل تقریباً حل شده است.
اگر بر اساس گسترش گرمایش سیال کار، اکونومایزرها را می توان به انواع غیر جوشان و جوشان تقسیم کرد.
1. اکونومایزرهای جوشان: دمای آب خروجی نه تنها می تواند به دمای فوق اشباع برسد، بلکه می تواند مقداری آب را تبخیر کند، نسبت آن حدود 10-15٪ از کل آب تغذیه است، در صورت مقاومت جریان زیاد ایجاد شده برای سیال کار، بیش از 20٪ نیست.
2. اکونومایزرهای غیر جوشان: دمای خروجی 20-25 درجه کمتر از نقطه جوش تحت فشار داده شده است.
اکثر دیگهای بخار با فشار متوسط ​​از اکونومایزرهای جوشان استفاده می کنند. این به این دلیل است که گرمای نهان تبخیر آب در دیگهای بخار با فشار متوسط ​​زیاد است و گرمای آب گرم شده کم است. بنابراین لازم است مقداری آب برای تبخیر به اکونومایزر دیگ بخار فرستاده شود تا از احتراق ناپایدار در کوره ها جلوگیری شود و از افزایش مصرف فلز در سطوح گرمایشی به عنوان سوپرهیترها که ناشی از دمای گاز خروجی خیلی کم است، جلوگیری شود. علاوه بر این، می تواند به ایفای نقش اکونومایزرها کمک کند.

توابع
1. صرفه جویی در سوخت: اکونومایزرها در قسمت عقب دیگهای بخار قرار می گیرند. این روش می تواند دمای دود و گاز را کاهش دهد، در نتیجه در مصرف سوخت صرفه جویی شود.
2. بهبود شرایط کاری درام های بخار: به دلیل اکونومایزرها، دمای آب تغذیه هنگام ورود به درام بخار افزایش می یابد. این باعث کاهش اختلاف دما بین آب تغذیه و دیواره درام بخار و همچنین تنش حرارتی درام بخار می شود، به طوری که شرایط کاری درام های بخار را بهبود می بخشد و عمر مفید را افزایش می دهد.
3. کاهش هزینه ساخت دیگ بخار: زیرا آب تغذیه در اکونومایزرهای دیگ بخار گرم می شود. استفاده از قطعات یدکی با دمای پایین به عنوان اکونومایزرهای دیگ بخار برای جایگزینی برخی از پانل های دیواره آب با دمای بالا و قیمت بالا، هزینه ساخت دیگهای بخار را کاهش می دهد.

مشخصات


کنترل کیفیت

1. گزارش تست ضربه و محاسبه استحکام با اطلاعات مواد اعمال شده.
2. گزارش 100٪ NDT (بازرسی غیر مخرب) از صفحه فولادی، لوله و الکترود
3. گزارش بازرسی اشعه ایکس، γ-ray و تست نفوذ مایع (درز جوش): برای اطمینان از کیفیت کل دیگ بخار
4. گزارش تست هیدرولیک: اطمینان از فشار کاری استاندارد و ایمنی
