دیگ بخار آب گرم بخار زغال سنگ کارایی بالا افقی اتوماتیک
جزئیات محصول
| وضعیت: | جدید | ساختار: | لوله آب |
|---|---|---|---|
| سوخت موجود: | زغال سنگ | عمل: | خودکار |
| تعیین سطح: | دیگ بخار افقی | طریقه استفاده: | ایستگاه صنعتی / نیروگاه |
| نصب و راه اندازی: | دیگ بخار مونتاژ شده | گردش آب: | گردش طبیعی |
| مشخصات: | 6t-35t | سبک سوزش: | دیگ بخار داخلی |
| برجسته کردن |
دیگ بخار صنعتی,دیگ بخار آب گرم با زغال سنگ |
||
توضیحات محصول

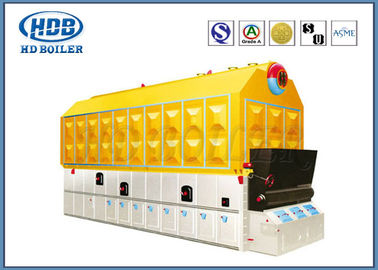

سطح مونتاژ عالی دیگ بخار آب داغ ذغال سنگ SZL با اتلاف گرمای کوچک
تولید
HD دیگ بخار آب لوله بسته بندی شده SZL دیگ بخار دو سیلندر ، لوله لوله آب ، زنجیره ای است.دو سیلندر در سطح بالا و پایین دیگ بخار به طور طولی در امتداد مرکز قرار گرفته اند.قسمت جلویی سیلندر فوقانی و لوله های آب سرد در دیواره های جانبی ، منطقه گرمایش تابش را در گرمکن تشکیل می دهند.در حالی که قسمت عقب و بانک لوله در سیلندر پایین به عنوان منطقه گرمایش همرفت عمل می کنند.اکونومایزر ذغال در قسمت عقب بولیر نصب شده است.مقداری گرما از بخار احتراق گرم توسط کوره گرم جذب می شود.سپس گرمای احتراق داغ از طریق محفظه خنک کننده به ناحیه گرمایش همرفت جریان می یابد و از طریق صرفه جویی در زغال سنگ ، جمع کننده گرد و غبار و فن کشش با دودکش خارج می شود.
مزایای عملکرد
1 ، عملکرد آب بندی خوب است.
2 ، خروجی کافی است.
3 ، بازده حرارتی بالا
4 ، راندمان بالا
5 ، ایمنی درجه بالایی از اتوماسیون
پارامتر
| مدل | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AIISZL15-2.5-AII |
|
راندمان گرمایش (مگاوات) |
6 | 8 | 10 | 15 | |
| فشار کاری امتیاز (MPa) | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | |
درجه حرارت بخار |
223/204/193 | 223/204/193 | 223/204/193 | 223/204/193 | |
| دمای تامین آب | 60 | 60 | 60 | 60 | |
| منطقه گرمایش | دیگ بخار (متر) | 156 | 197.4 | 235.6 | 335 |
اقتصاد زغال سنگ (متر) |
87.2 | 157 | 174.4 | 354 | |
پیش گرم کننده هوا (متر) |
|||||
منطقه موثر رنده (متر) |
7.8 | 10.1 | 11.8 | 17.3 | |
حجم آب (متر مربع) |
7.3 | 9.6 | 12.4 | 15.3 | |
کارایی طراحی (٪) |
80 | 80 | 80 | 80 | |
| سوخت قابل استفاده | زغال سنگ نرم کلاس II و III | ||||
| حداکثر اندازه قسمت حمل و نقل (متر) | 6.1 × 3.1 × 3.5 | 6.8 × 3.4 × 3.5 | 7.6 × 3.4 × 3.5 | 9.6 × 3.4 × 3.54 | |
| حداکثر وزن قسمت حمل و نقل (t) | 25 | 29 | 31 | 42 | |
اندازه کلی نصب (متر) |
9.5 × 5.5 × 6.2 | 9.5 × 5.5 × 6.2 | 9.8 × 5.7 × 6.2 | 10.9 × 5.7 × 6.7 | |
فن پیش نویس |
GY6-1 30 کیلو وات | GY10-1 45kw | GY10-15 55kw | Y5-47 12D 75kw | |
| فن دمنده | T4-72 5A 11kw | GG10-1 15 کیلو وات | GG10-1 15 کیلو وات | G4-73 9D 30 کیلو وات | |
| فرماندار سرعت | GL-10P 0.75kw | GL-16P 1.1 کیلو وات | GL-16P 1.1 کیلو وات | GL-20P / II 1.5 کیلو وات | |
اطلاعات شرکت
دیگ بخار HD در سال 1985 تاسیس شد ، Zhangjiagang Hua Dong Boiler Co.، Ltd. (تجارت با نام تجاری HD Boiler) ، یک تولید کننده حرفه ای صنعتی است ، تولید دیگ بخار آبگرمکن ، دیگ بخار صنعتی ، دیگ بخار HRSG و انواع قطعات دیگ بخار ، مانند پانل های دیواره آب ، صرفه جویی در هوا ، هوا پیش گرم کننده ها ، سوپرهیترها ، هدرها ، لوله های بادی مارپیچ ، لوله های H-fin ، لوله های حرارتی و غیره. دیگ بخار HD در پارک صنعتی دونگ لای ، حومه شرقی شهر باند ژانگ جیا واقع شده است.محل کارخانه در حدود 150 کیلومتری بزرگراه تندرو به بندر شانگهای یا 60 کیلومتری جاده ای به سوژو یا ووکسی است که حمل و نقل به راحتی و از همه جهات گسترش می یابد.
1. مساحت ساخت 200000 متر مربع
2. 150 مهندس
3. 600 جوشکار کد دار
4. 60 بازرس مجاز (مربیان NDT سطح -3)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001: 2008
7. گواهی ASME دیگهای بخار
8. مجوز تمبر ASME "S" ، "U" و NB
نکات برجسته محصول
سطح مونتاژ عالی دیگ بخار آب داغ ذغال سنگ SZL با اتلاف گرمای کوچک تولید HD دیگ بخار آب لوله بسته بندی شده SZL دیگ بخار دو سیلندر ، لوله لوله آب ، زنجیره ای است.دو سیلندر در سطح بالا و پایین دیگ بخار به طور طولی در امتداد مرکز قرار گرفته اند.قسمت جلویی سیلندر فوقانی و لوله های آب سرد در دیواره های جان...
