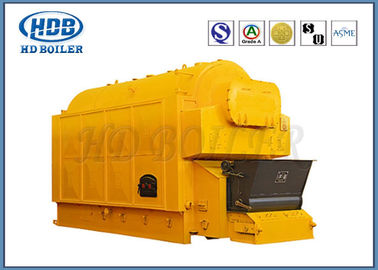

بخار آب گرم اتوماتیک صنعتی دیگ بخار ذغال تک درام افقی
جزئیات محصول
| وضعیت: | جدید | ساختار: | لوله آب |
|---|---|---|---|
| سوخت موجود: | زغال سنگ | ظرفیت تبخیر دارای امتیاز: | 1-20 تن در ساعت |
| درجه حرارت بخار دارای امتیاز: | 170-204 | عمل: | خودکار |
| تعیین سطح: | دیگ بخار افقی | طریقه استفاده: | صنعتی |
| نصب و راه اندازی: | دیگ بخار مونتاژ شده | گردش آب: | گردش طبیعی |
| برجسته کردن |
دیگ بخار صنعتی,دیگ بخار آب گرم با زغال سنگ |
||
توضیحات محصول
مدت زمان نصب کوتاه دیگ بخار آب داغ ذغال سنگ DZL با عمر طولانی
تولید
دیگ بخار و آب گرم HD DZL سری دیگ بخار رنده زنجیره ای تک سیلندر است.درام دیگ بخار در امتداد مرکز چیده شده استf بویلر به صورت طولی.
درام جلو و هر دو طرف کوره آب-وا استلوله ها سطح گرمایی تابشی ، درام عقب و لانه لوله را بین t تشکیل می دهنداو عنوان را از سطح گرمایش همرفت تشکیل می دهد.
سازنده زغال سنگ در r نصب شده استگوش دیگ بخار
بعد از کمی گرما از دمای بالا حاصل از احتراق fume توسط کوره جذب می شود ، دود به سطح گرمایش همرفت جریان می یابداز طریق سوختن محفظه و از طریق دودکش از طریق دودکش خارج می شودسیستم تهویه هوا ، گرد و غبار و فن کشش
ویژگی ها و مزایا
1. دیگ رنده زنجیره ای لوله آب تک درام.از بویلر بالاتنه و رنده پایین تشکیل شده است.
2. طرح طولی برای بدنه دیگ بخار تک درام ، درام دیگ بخار با دو لوله دیواره آب جانبی سطح گرمایش تابش محفظه ، صرف نظر از سطح گرمایش همرفتی در دو طرف بسته نرم افزاری لوله.
3. درام موضوع داخلی دود اتصال دود لوله گرمایی لوله لوله ، ورق لوله با تنش کم و بدون صفحه لوله قوس مهار شده.
4. زنجیره ای رنده نقاط انبار به باد ، اتاق تنظیم باد تنظیم حجم هوا به طور مستقل ، رنده تنظیم سرعت مرحله.
5. فرم های ساختار ، می توانند در کارخانه ترکیب شوند ، همچنین می توانند در محل کار ترکیب شوند.
پارامتر
| مدل | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| ظرفیت تبخیر دارای امتیاز در ساعت | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| فشار کاری امتیاز | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| درجه حرارت بخار دارای امتیاز | 170/184 | 223/204/193 | 223/204/193 | 193/204 | 193/204 | 193/204 | 193/204 | |
| دمای تامین آب | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| مساحت رنده متر مربع | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53134/213 | |
| منطقه موثر رنده متر مربع | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| حجم دیگ بخار متر 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| راندمان طراحی | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| سوخت قابل استفاده | قیر کلاس II | |||||||
| کیلوگرم در ساعت | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| حداکثر اندازه حمل و نقل قسمت متر | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| حداکثر وزن حمل و نقل قسمت متر | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| اندازه نصب متر | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| فن پیش نویس | مدل | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (متر مکعب در ساعت) جریان هوا | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| فشار (Pa) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| (KW) قدرت | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| فن دمنده | مدل | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (متر مکعب در ساعت) جریان هوا | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| فشار (Pa) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| (KW) قدرت | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| پمپ تغذیه | مدل | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 11 |
DG6-25 × 7/8 DG6-25 12 |
DG6-25 × 7/9 DG6-25 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| (متر 3 در ساعت) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 30-15 | 30-15 | |
| متر | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| (KW) قدرت | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| سرعت معاشرت | مدل | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| (KW) قدرت | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| دستگاه سرباره | مدل | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| (KW) قدرت | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| مدل گرد و غبار | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
اطلاعات شرکت
دیگ بخار HD در سال 1985 تاسیس شد ، Zhangjiagang Hua Dong Boiler Co.، Ltd. (تجارت با نام تجاری HD Boiler) ، یک تولید کننده حرفه ای صنعتی است ، تولید دیگ بخار آبگرمکن ، دیگ بخار صنعتی ، دیگ بخار HRSG و انواع قطعات دیگ بخار ، مانند پانل های دیواره آب ، صرفه جویی در هوا ، هوا پیش گرم کننده ها ، سوپرهیترها ، هدرها ، لوله های بادی مارپیچ ، لوله های H-fin ، لوله های حرارتی و غیره. دیگ بخار HD در پارک صنعتی دونگ لای ، حومه شرقی شهر باند ژانگ جیا واقع شده است.محل کارخانه در حدود 150 کیلومتری بزرگراه تندرو به بندر شانگهای یا 60 کیلومتری جاده ای به سوژو یا ووکسی است که حمل و نقل به راحتی و از همه جهات گسترش می یابد.
