| مقدار تولیدی: | 1 ست |
| قیمت: | قابل مذاکره |
| بسته بندی استاندارد: | بسته بندی آماده دریا |
| دوره تحویل: | 45 - 100 روز |
| روش پرداخت: | Western Union، L / C، T / T |
| ظرفیت تامین: | 500 در سال |
معرفی

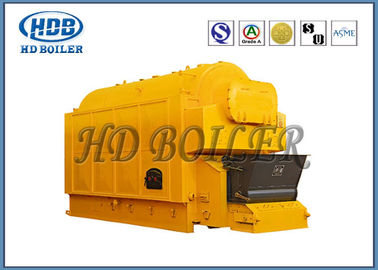

دیگ بخار و آب گرم HD BOILER سری DZL دیگ بخار ریز زنجیره ای تک سیلندر است.درام دیگ بخار به صورت طولی در امتداد مرکز دیگ قرار می گیرد. صرفه جویی در تولید زغال در قسمت انتهایی دیگ بخار نصب شده است.دود توسط کوره جذب می شود ، دود به سطح گرمایش همرفت جریان می یابد. از طریق محفظه خنک کننده و از طریق دودکش از طریق دودکش خارج می شود. اکونومایزر ، جمع کننده گرد و غبار و فن کشش.
ویژگی های ساختاری
1. دیگ رنده زنجیره ای لوله آب تک درام.از بویلر بالاتنه و رنده پایین تشکیل شده است.
2. طرح طولی برای بدنه دیگ بخار تک درام ، درام دیگ بخار با دو لوله دیواره آب جانبی سطح گرمایش تابش محفظه ، صرف نظر از سطح گرمایش همرفتی در دو طرف بسته نرم افزاری لوله.
3. درام موضوع داخلی دود لوله گرمایش لوله گرمایش لوله ، ورق لوله با تنش کم و بدون صفحه لوله قوس مهار شده.
4. زنجیره ای رنده نقاط انبار به باد ، اتاق تنظیم باد تنظیم حجم هوا به طور مستقل ، رنده تنظیم سرعت مرحله.
مزایای عملکرد
1. دیگ بخار برای شکل گروهی (سریع) ، ساختار جمع و جور ، مساحت یک منطقه کوچک ، دوره نصب کوتاه ، هزینه نصب کمتر ، سرمایه گذاری زیربنایی را پوشش می دهد.
2. صفحه لوله در دمای دود کم است ، لوله برگشتی تک ، صفحه لوله گرم به طور مساوی ، فشار لوله فشار پایین کار دیگ بخار ایمن و قابل اعتماد ، عمر طولانی است.
3. ترتیب سطح گرمایش ، کاملا مناسب ، گرمایش دیگ بخار ، افزایش سریع فشار ، خروجی کامل ، بازده حرارتی بالا.
4. نقاط انبار را به داخل باد ریز کنید ، اتاق باد مستقل جریان هوا را تنظیم می کند ، زغال سنگ به طور مساوی ، سازگاری گسترده ای از زغال سنگ را تنظیم می کند.
5. ایمنی درجه بالایی از اتوماسیون ، کنترل اتوماتیک و نظارت بر ابزار کامل ، ایمن و قابل اعتماد ، عملکرد آسان است.
پارامترهای محصول
| مدل دیگ بخار | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| ظرفیت تبخیر (t / h) | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| فشار کاری امتیاز (MPa) | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| درجه حرارت بخار دارای امتیاز (℃) | 170/184 | 223/204/193 | 223/204/193 | 193/204 | 193/204 | 193/204 | 193/204 | |
| دمای تامین آب (℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| مساحت رنده (متر2) | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53134/213 | |
| منطقه موثر رنده (متر2) | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| حجم دیگ بخار (متر3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| کارایی طراحی (٪) | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| سوخت قابل استفاده | قیر کلاس II | |||||||
| مصرف سوخت (کیلوگرم در ساعت) | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| حداکثر اندازه قسمت حمل و نقل (متر) | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| حداکثر وزن قسمت حمل و نقل (t) | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| اندازه نصب (متر) | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| فن پیش نویس | مدل | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| جریان هوا (متر3/ ساعت) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| فشار (Pa) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| قدرت (کیلووات) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| فن دمنده | مدل | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| جریان هوا(متر3/ ساعت) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| فشار (Pa) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| قدرت (کیلووات) | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| پمپ تغذیه | مدل | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 11 |
DG6-25 × 7/8 DG6-25 12 |
DG6-25 × 7/9 DG6-25 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| جریان هوا (متر مکعب در ساعت) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 30-15 | 30-15 | |
| آسانسور (متر3/ ساعت) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| قدرت (کیلووات) | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| سرعت معاشرت | مدل | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| قدرت (کیلووات) | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| دستگاه سرباره | مدل | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| قدرت (کیلووات) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| مدل گرد و غبار | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
| مدل دیگ آب گرم | DZL0.7-0.7 / 95/70-ALL |
DZL1.4-0.7 / 95/70-ALL DZL1.4-1.0 / 115/70-ALL |
DZL2.8-0.7 / 95/70-ALL DZL2.8-1.0 / 115/70-ALL |
DZL4.2-0.7 / 95/70-ALL DZL4.2-1.0 / 115/70-ALL |
DZL7-1.0 / 95/70-ALL DZL7-1.0 / 115/70-ALL |
DZL10.5-1.0/ 95/ 70-ALL DZL10.5-1.0/ 115/70-ALL |
DZL14-1.0/ 95/70-ALL DZL14-1.25/ 130/ 70-ALL |
|
| توان گرمایی (مگاوات) | 0.7 | 1.4 | 2.8 | 4.2 | 7 | 10.5 | 14 | |
| فشار کاری امتیاز (MPa) | 0.7 | 0.7 / 1.0 | 0.7 / 1.0 | 0.7 / 1.0 | 1.0 | 1.0 | 1.0 / 1.25 | |
| درجه حرارت خروجی دارای امتیاز () | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 115/130 | |
| دما دارای درجه ورودی () | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| حجم دیگ بخار (متر3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| کارایی طراحی (٪) | > 76 | > 78 | > 79 | > 81 | > 81 | > 81 | > 81 | |
| سوخت قابل استفاده | قیر کلاس II | |||||||
|
مصرف سوخت (کیلوگرم در ساعت) |
162.4 | 327.1 | 654.2 | 981.3 | 7/1594 | 2392.0 | 3189.3 | |
| حداکثر اندازه قسمت حمل و نقل (متر) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| حداکثر وزن قسمت حمل و نقل (t) | 13 | 21 | 27 | 25 | 33 | 42 | 49 | |
| اندازه نصب (متر) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 10.7 × 5.7 × 6.8 | 11 × 5.8 × 8.6 | |
| فن پیش نویس | مدل | GY1-11 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| جریان هوا (متر3/ ساعت) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| فشار (Pa) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| قدرت (کیلووات) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| فن دمنده | مدل | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| جریان هوا (متر3/ ساعت) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| فشار (Pa) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| قدرت (کیلووات) | 2.2 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| فن دمنده | مدل | 4-72-3.2 | GG2-11 | T4-72 4.5 | T4-72 5 | GG10-1 | G4-73 9D | G4-73 9D |
| (متر مکعب در ساعت) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 10000-22500 | 23003-32079 | 23003-44128 | |
| جریان هوا (متر3/ ساعت) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| قدرت (کیلووات) | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| فرماندار سرعت | مدل | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| قدرت (کیلووات) | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| دستگاه سرباره | مدل | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| قدرت (کیلووات) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| مدل گرد و غبار | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
معرفی شرکت
شرکت بویلر Zhangjiagang Hua Dong ، با مسئولیت محدود (تجارت با دیگ بخار HD) در سال 1985 تأسیس شد ، نیروگاه تولید می کند.صنعتیاتلاف گرما ؛سوزاندن زبالهزیست تودهدیگ بخار حرارتی آلی و بخار برقی.همراه با طیف گسترده ای از سطوح گرمایشی ، دیگ بخار HD یک سرویس منحصر به فرد از جمله طراحی دیگ بخار ، ساخت ، نصب ، نگهداری و تعویض قطعات فشار دیگ را به بازار می آورد.
1. مساحت ساخت 200000 متر مربع
2. 150 مهندس
3. 600 جوشکار کد دار
4. 60 بازرس مجاز (مربیان NDT سطح -3)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001: 2008
7. گواهی ASME دیگهای بخار
8. مجوز تمبر ASME "S" ، "U" و NB
