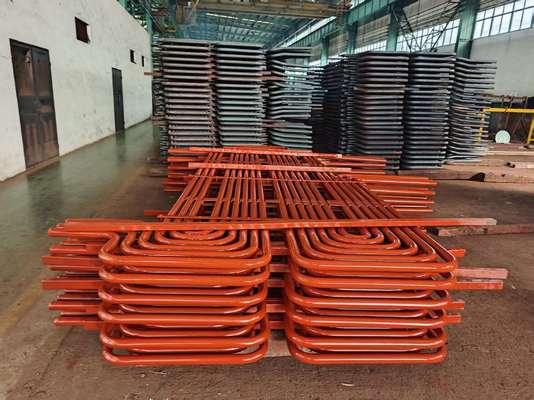

گرمکن فوق‌العاده تابشی فولاد کربنی قابل تنظیم - زغال‌سنگ با گردش طبیعی

برای دیگ بخار نیروگاه، این یک راه حیاتی برای افزایش اقتصاد حرارتی نیروگاه حرارتی با بهبود پارامتر بخار فوق گرم است. افزایش پارامترهای بخار فوق گرم با مواد فلزی محدود می شود. طراحی سوپرهیترها باید اطمینان حاصل کند که دمای دیواره بیرونی لوله های سطح گرمایش کمتر از دمای مجاز مقاومت در برابر اکسیداسیون فولاد باشد و در عین حال استحکام مکانیکی آن را تضمین کند. با توسعه مواد فلزی مورد استفاده در دیگهای بخار، دیگهای بخار نیروگاه در کشور ما در حال حاضر به طور کلی فشار بالا، دمای بالا (9.8 مگاپاسکال، 540 درجه) و پارامترهای فشار فوق العاده بالا (13.7 مگاپاسکال، 540 و 555 درجه) را اعمال می کنند و پارامترهای فشار زیر بحرانی (16.7 مگاپاسکال، 540 و 555 درجه) را توسعه داده اند. در حال حاضر بسیاری از دیگهای بخار پارامترهای فشار فوق بحرانی (24.5 مگاپاسکال، 540-570 درجه) را اعمال می کنند و حتی تعداد کمی از واحدها پارامترهای فشار و دمای بالاتری را اعمال می کنند.

با افزایش فشار بخار، به منظور کاهش رطوبت بخار دم توربین بخار و همچنین بهبود بیشتر اقتصاد حرارتی نیروگاه، سیستم گرمایش مجدد میانی به طور گسترده در نیروگاه های با پارامترهای بالا استفاده می شود، به عنوان مثال ارسال اگزوز سیلندر فشار قوی در توربین بخار دوباره به منظور گرم شدن مجدد در دیگ بخار تا دمای بالا، و سپس دوباره ارسال آنها به سیلندر فشار متوسط ​​و کم فشار توربین بخار، منبسط و کار می کنند. عنصر گرمایش مجدد، گرم کننده مجدد نامیده می شود.

جزئیات: کویل سوپرهیتر

به طور کلی، بخار گرم شده در سوپرهیتر فشار بالا، بخار فوق گرم نامیده می شود، بخار گرم شده توسط گرم کننده مجدد، بخار گرم شده مجدد نامیده می شود. پارامتر بخار گرم شده مجدد مربوط به اقتصاد گردش حرارتی است. به طور کلی، فشار بخار گرم شده مجدد حدود یک پنجم فشار بخار فوق گرم است و دمای اولی تقریباً با دمای دومی یکسان است. به عنوان مثال، در کشور ما برای دیگ بخار با ظرفیت 125 مگاوات، 400 تن در ساعت، پارامتر بخار فوق گرم 133.7 مگاپاسکال و 555 درجه است. فشار ورودی و خروجی بخار گرم شده مجدد 2.5/2.35 مگاپاسکال است، دمای آنها نیز 555 درجه است. برای دیگهای بخار با ظرفیت 200 مگاوات، 670 تن در ساعت، پارامتر بخار فوق گرم 13.7 مگاپاسکال، 540 درجه است. فشارهای ورودی و خروجی 2.7/2.5 مگاپاسکال است و دما نیز 540 درجه است. برای دیگهای بخار با گردش کنترل فشار زیر بحرانی با ظرفیت 300 مگاوات، 600 مگاوات، پارامتر بخار فوق گرم 18.27 مگاپاسکال، 540 درجه است. فشارهای ورودی و خروجی 3.83/3.63 مگاپاسکال است، دما نیز 540 درجه است. استفاده از سیستم گرمایش مجدد بخار می تواند اقتصاد حرارتی نیروگاه ها را 4 تا 5 درصد افزایش دهد. در کشور ما، واحدهای با ظرفیت بیش از 125 مگاوات همگی یک بار سیستم گرمایش مجدد میانی را اعمال می کنند و در خارج از کشور، دو بار سیستم های گرمایش مجدد میانی برای برخی از واحدها با پارامترهای بالاتر اعمال می شود.

در دیگهای بخار مدرن، مصرف جذب حرارت سوپرهیترها و گرم کننده های مجدد بیش از نیمی از کل جذب حرارت برای سیال عامل است، بنابراین سطوح گرمایش سوپرهیترها و گرم کننده های مجدد سهم زیادی در کل سطوح گرمایش دیگهای بخار دارند و باید در مناطقی قرار گیرند که دمای دود در آن بالاتر است، شرایط کاری در بین تمام سطوح گرمایش بدترین است. دمای دیواره لوله سطوح گرمایش نزدیک به حداکثر دمای مجاز فولاد است، بنابراین چیدمان و طراحی مناسب سوپرهیترها و گرم کننده های مجدد برای اقتصاد و قابلیت اطمینان به دیگ بخار بسیار مهم است. هنگامی که به طراحی آنها می رسد، بر اساس اطمینان از ایمنی و قابلیت اطمینان سوپرهیتر و گرم کننده مجدد، صرفه جویی در مصرف فلز در بهترین حالت، به ویژه صرفه جویی در استفاده از فولاد آلیاژی، بسیار ضروری است.

برای دیگهای بخار در نیروگاه های بزرگ، سوپرهیترها و گرم کننده های مجدد قطعات ضروری هستند، تا حد زیادی، آنها بر ایمنی و اقتصاد دیگهای بخار تأثیر گذاشته اند. سوپرهیترها سطوح گرمایشی هستند که بخار اصلی را از دمای اشباع نشده به دمای فوق گرم شده نامی گرم می کنند و گرم کننده های مجدد سطوح گرمایشی هستند که اگزوز را از سیلندر فشار قوی توربین بخار تا دمای معینی گرم می کنند. هنگامی که شرایط کاری مانند بار دیگ بخار، انواع زغال سنگ تغییر می کند، باید آنها را تنظیم کرد تا از دمای خروجی در سطح نامی -10 تا +5 درجه اطمینان حاصل شود.

برای دیگهای بخار بزرگ در نیروگاه ها، سوپرهیترها و گرم کننده های مجدد سهم زیادی در کل سطوح گرمایشی دارند، آنها باید در مناطقی قرار گیرند که دود در آن دمای بالاتری دارد. برای بهبود راندمان گردش حرارتی در نیروگاه ها، لازم است پارامترهای اصلی بخار به تدریج بهبود یابد، افزایش فشار بخار مستلزم افزایش متناظر دما برای بخار فوق گرم است، یا رطوبت اگزوز مرحله بزرگ توربین بخار بیش از حد بالا خواهد بود، که بر ایمنی آن تأثیر می گذارد. بنابراین، بخار عبوری از سوپرهیترها و گرم کننده های مجدد بخار با دمای بالا است، عملکرد انتقال حرارت آنها کاملاً بد است، که تعیین می کند دمای دیواره لوله سوپرهیترها و گرم کننده های مجدد بالا است.

اصل

• اصل سوپرهیتر مشابه لوله های تولید بخار دیگ بخار است.

•گازهای داغ با دمای بالا از روی لوله های سوپرهیتر عبور می کنند و دمای بخار را افزایش می دهند که مقدار آن به دمای گاز خروجی که سوپرهیتر را ترک می کند و سرعت گاز بستگی دارد.

کاربرد

برای گرم کردن بخار اشباع شده استفاده می شود، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقاء ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز خود را برای ما ارسال کنید، مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره. ما بر این اساس طراحی خواهیم کرد.
