مبادله گرما دیگ بخار Superheater و Reheater کویل برای بهره وری حرارتی
جزئیات محصول
| سوخت: | زغال سنگ | نوع: | صرفه جویی در مصرف انرژی |
|---|---|---|---|
| دامنه برنامه ها: | نیروگاه صنعتی | مشخصات: | سفارشی |
| درمان سطحی: | خوردگی بالا | گواهی: | ISO, ASME, Grade A |
| برجسته کردن |
اسپری سوپر هیتر کارآمد حرارتی,مبادله گرما بخار دیگ,کپسول های گرمکننده برای دیگها |
||
توضیحات محصول

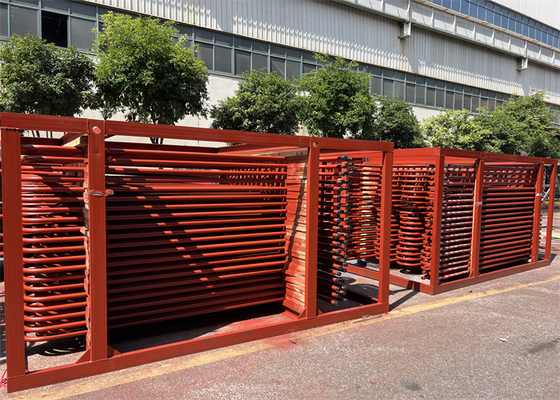

کویلهای بویلر مبدل حرارتی، سوپرهیتر بخار و گرمکن مجدد برای راندمان حرارتی
سیستم دیسوپرهیتر HRSG بویلر، سوپرهیتر و گرمکن مجدد، استاندارد ASME، تولید کننده چینی
سیستم سوپرهیت، کویل سوپرهیتر
سوپرهیترها در بویلرهای با ظرفیت بالا از نوع همرفتی و تابشی هستند.
سوپرهیترهای همرفتی در گذر دوم بویلر قرار میگیرند و به آنها سوپرهیترهای با دمای پایین نیز میگویند. به طور کلی، حدود 40 تا 60 درجه سانتیگراد افزایش دما در سمت بخار در این سوپرهیتر رخ میدهد.
بخار از این قسمت به یک سوپرهیتر تابشی به نام پنل یا سوپرهیتر صفحه ای منتقل میشود و حدود 70 تا 100 درجه سانتیگراد افزایش دما در آنجا رخ میدهد.
این کار با سوپرهیتر نهایی دنبال میشود و دمای مورد نیاز باقیمانده در اینجا افزایش مییابد. باید درک کرد که طراح میتواند الگوی افزایش دما را بسته به روش کار یا نیاز خود تغییر دهد.
اما در تمام روشهای اتخاذ شده، دمای نهایی باید در یک محدوده باریک، معمولاً مثبت / منفی پنج درجه سانتیگراد باشد. سوپرهیترها به گونهای سطحبندی شدهاند که برای سوخت طراحی شده بویلر، نیازی به دیسوپرهیتینگ وجود نخواهد داشت.
سیستم دیسوپرهیتینگ
- سه سیستم اصلی در سراسر جهان اتخاذ شده است: نوع تزریقی، نوع انحراف جریان گاز دودکش و شیب مشعل. دو مورد آخر برای کنترل دمای بخار گرمکن مجدد اتخاذ شدهاند. مورد اول برای کنترل دمای سوپرهیتر اتخاذ شده است.
- همچنین در گرمکنهای مجدد در مواقع اضطراری که نیاز به کاهش دما حتی پس از رسیدن به حداکثر کنترل در سیستم عادی اتخاذ شده وجود دارد، استفاده میشود.
- انتخاب مواد برای سوپرهیتر قبل از تزریق، به شدت تحت تأثیر مقدار تزریق قرار میگیرد.
عملکرد و ویژگیهای سوپرهیترها و گرمکنهای مجدد
عملکرد سوپرهیترها و گرمکنهای مجدد:
سوپرهیترها و گرمکنهای مجدد بخشهای مهمی برای سطوح گرمایشی هستند که برای افزایش دمای بخار استفاده میشوند و هدف آن بهبود آنتالپی بخار و افزایش بیشتر راندمان گردش حرارتی برای نیروگاه است.
سوپرهیترها برای گرم کردن بخار اشباع نشده به بخار فوق گرم با دمای معین کار میکنند. هنگامی که بار بویلر یا سایر شرایط کاری تغییر میکند، لازم است اطمینان حاصل شود که دمای بخار فوق گرم نرمال و در محدوده مجاز تغییرات دما باشد.
از گردش حرارتی در نیروگاه، پارامترهای اولیه فشار و دما بالاتر است، راندمان حرارتی گردش بهتر است، یا رطوبت بخار پشت توربین بخار خیلی زیاد است که بر ایمنی آن تأثیر میگذارد. در حالی که دمای بخار سوپرهیتر توسط مواد فلزی محدود میشود، در حال حاضر، به دلیل محدودیت مواد فلزی، دمای فوق گرم برای اکثر بویلرهای نیروگاهی هنوز در محدوده 540-555 درجه است و برای جلوگیری از رطوبت بخار تیغه پشت توربین بخار خیلی زیاد، بنابراین سیستم گرمایش مجدد میانی اعمال میشود.
تفاوتهای سوپرهیتر و گرمکن مجدد چیست؟
| نوع | مزایا | معایب | روش پشتیبانی |
| نوع آویز | 1. پشتیبانی ساختاری محکم | 1. انسداد جریان توسط بخار متراکم 2. نیاز به راهاندازی مجدد آهسته برای تخلیه آبی که در پایین جمع میشود. | از بالا پشتیبانی میشود |
| نوع معکوس | 1. تخلیه مناسب بخار متراکم | 1. فاقد استحکام ساختاری، به ویژه در جریان گاز با سرعت بالا | از پایین پشتیبانی میشود |
| نوع افقی |
1. تخلیه مناسب 2. استحکام ساختاری خوب. |
1. آنها مستقیماً شعله را نمیبینند، بنابراین عمدتاً از نوع همرفتی هستند | معمولاً در مجاری گاز عمودی موازی با کوره اصلی پشتیبانی میشوند. |
جزئیات
| اطلاعات تنظیمات | |
| فرآیند | جوشکاری |
| ساختار | افقی یا عمودی |
| مواد | فولاد کربنی، فولاد آلیاژی |
| لوله ها | φ32, 38, 42, و غیره |
| اندازه | سفارشی |
| نام تجاری | HTEG |
| گارانتی | 18 ماه |
ساختار طراحی
1. گرم کردن بخار اشباع شده، دمای تا 900 درجه سانتیگراد.
2. راندمان بالا، >90%.
3. گرمایش با سرعت بالا.
4. طراحی با فولاد ضد زنگ.
5. عمر مفید طراحی طولانی، 15 سال.
دادههای فنی مورد نیاز خود را برای ما ارسال کنید، مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره. ما بر این اساس طراحی خواهیم کرد.
HD Boiler بهترین امکانات را ارائه میدهد
Hua Dong Boiler بیش از 30 سال است که به طور مداوم در حال نوآوری و بهبود سوپرهیترها و گرمکنهای مجدد بویلر خود بوده است. پیشرفتها در خمکاری، جوشکاری و طراحی، اطمینان حاصل میکنند که محصولات ما با استانداردهای اروپایی و آمریکایی مطابقت دارند و عملکردی قابل اعتماد را تضمین میکنند.
نکات برجسته محصول
کویلهای بویلر مبدل حرارتی، سوپرهیتر بخار و گرمکن مجدد برای راندمان حرارتی سیستم دیسوپرهیتر HRSG بویلر، سوپرهیتر و گرمکن مجدد، استاندارد ASME، تولید کننده چینی سیستم سوپرهیت، کویل سوپرهیتر سوپرهیترها در بویلرهای با ظرفیت بالا از نوع همرفتی و تابشی هستند. سوپرهیترهای همرفتی در گذر دوم بویلر قرار م...
