اکونومایزر بویلر نیروگاه حرارتی لوله پره ای مبدل حرارتی بویلرهای زغال سنگ پودری
جزئیات محصول
| مواد: | فولاد کربن | سوخت های دیگ بخار: | زغال سنگ پالس |
|---|---|---|---|
| استفاده: | نیروگاه حرارتی | رنگ: | سفارشی |
| نام: | گرمازا | استاندارد: | مثل من |
| برجسته کردن |
اکونومایزر لوله پره ای بویلر زغال سنگ,اکونومایزر لوله پره ای بویلرهای پودری |
||
توضیحات محصول

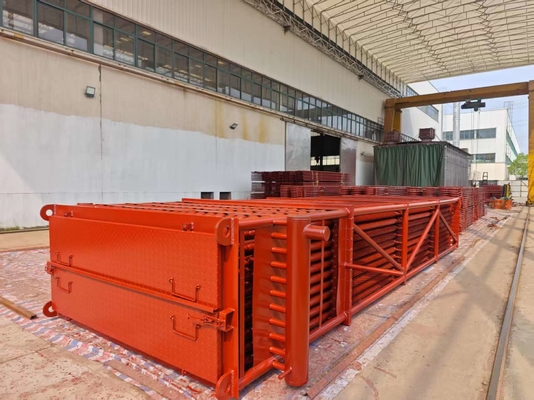

مبدل حرارتی لوله پره دار اکونومایزر بویلر نیروگاه حرارتی، بویلرهای زغال سنگ پودری
مشکلات رایج اکونومایزرها چیست؟
خوردگی خارجی (نقطه شبنم اسیدی)، فرسایش خاکستر بادی و گرفتگی لوله.
عملکردها
1. صرفه جویی در سوخت: اکونومایزرها در قسمت عقب بویلرها قرار می گیرند. این روش می تواند دمای دود و گاز را کاهش دهد و در نتیجه در مصرف سوخت صرفه جویی شود.
2. بهبود شرایط کاری درام های بخار: به دلیل وجود اکونومایزرها، دمای آب تغذیه هنگام ورود به درام بخار افزایش می یابد. این امر اختلاف دما بین آب تغذیه و دیواره درام بخار و همچنین تنش حرارتی درام بخار را کاهش می دهد، به طوری که شرایط کاری درام های بخار را بهبود می بخشد و عمر مفید را افزایش می دهد.
3. کاهش هزینه ساخت بویلر: زیرا آب تغذیه در اکونومایزرهای بویلر گرم می شود. استفاده از قطعات یدکی با دمای پایین به عنوان اکونومایزرهای بویلر برای جایگزینی برخی از پانل های دیواره آبی با دمای بالا و قیمت بالا، هزینه ساخت بویلرها را کاهش می دهد.
انواع
اگر بر اساس مواد، اکونومایزرها را می توان به اکونومایزرهای لوله فولادی و اکونومایزرهای آهنی تقسیم کرد. در حال حاضر، اکثر بویلرهای با حجم متوسط و بزرگ به طور گسترده از اکونومایزرهای ساخته شده از لوله فولادی استفاده می کنند، زیرا آنها دارای استحکام بالا و توانایی کار قابل اعتماد هستند و قادر به تحمل ضربه هستند، در عین حال عملکرد خوبی در انتقال حرارت، ساختار کوچک و هزینه کم دارند. یک نقطه ضعف مقاومت کم در برابر خوردگی است، اما اکنون آب تغذیه بویلرهای مدرن به شدت تصفیه می شود، بنابراین این مشکل تقریباً حل شده است.
اگر بر اساس گسترش گرمایش سیال عامل، اکونومایزرها را می توان به انواع غیر جوشان و جوشان تقسیم کرد.
1. اکونومایزرهای جوشان: دمای آب خروجی نه تنها می تواند به دمای فوق اشباع برسد، بلکه می تواند مقداری از آب را تبخیر کند، نسبت آن حدود 10-15٪ از کل آب تغذیه است، در صورت مقاومت جریان زیاد ناشی از سیال عامل، بیش از 20٪ نیست.
2. اکونومایزرهای غیر جوشان: دمای خروجی 20-25 درجه کمتر از نقطه جوش تحت فشار داده شده است.
اکثر بویلرهای با فشار متوسط از اکونومایزرهای نوع جوشان استفاده می کنند. این به این دلیل است که گرمای نهان تبخیر آب در بویلرهای با فشار متوسط زیاد است و گرمای آب گرم شده کم است. بنابراین لازم است مقداری آب برای تبخیر شدن به اکونومایزر بویلر فرستاده شود تا از احتراق ناپایدار در کوره ها جلوگیری شود و از افزایش مصرف فلز در سطوح گرمایشی به عنوان سوپرهیترها که ناشی از دمای گاز دودکش خروجی بسیار کم است، جلوگیری شود. علاوه بر این، می تواند به ایفای نقش اکونومایزرها کمک کند.
بویلرهای فوق فشار بالا بیشتر از اکونومایزرهای نوع غیر جوشان استفاده می کنند. این به این دلیل است که وقتی فشار بالاتر است، گرمای نهان تبخیر کاهش می یابد، در حالی که گرمای آب گرم شده بیشتر می شود، بنابراین لازم است مقداری آب برای گرم شدن به پانل های دیواره آبی فرستاده شود تا از سرباره زدن روی سطوح گرمایشی خروجی های کوره و داخل کوره که ناشی از دمای بسیار بالای کوره ها و گاز دودکش خروجی است، جلوگیری شود. بنابراین معمولاً بویلرهای فوق فشار بالا از اکونومایزرهای نوع غیر جوشان استفاده می کنند.
عامل اصلی که باید در نظر گرفت که کدام نوع اکونومایزرها پارامترهای بویلر هستند. هنگامی که پارامترهای بویلر متفاوت است، نسبت جذب گرما مورد نیاز در سه مرحله برای گرم کردن سیال عامل تفاوت هایی ایجاد می کند. بنابراین آرایش های مربوطه سه سطح گرمایشی نیز باید تغییر کند. برای واحدهای بزرگ با پارامترهای بالا، جذب گرمای تبخیری آنها کمتر است، در حالی که جذب گرمای آب با گرمایش، جذب گرمای بخار با سوپرگرمایش، جذب گرما با گرمایش مجدد بسیار زیاد است. بنابراین، اکونومایزرهای نوع غیر جوشان نوع اصلی برای بویلرهای واحد فوق فشار بالا هستند.
مشخصات
| شرح | اکونومایزر بویلر |
| مواد | فولاد آلیاژی، فولاد کربنی، SA210C، SA213T22 و غیره. |
| استاندارد مواد | ASTM، EN یا ISO و غیره. |
| ابعاد | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر: 1000 تن |
| فرآیند ذوب: | EF+LF + VD |
| فرآیند | مواد → شمش → نورد گرم/سرد → عملیات حرارتی (نرمالیزه کردن + تمپر کردن) → بازرسی → ماشینکاری خشن → UT → عملیات حرارتی دوم → ماشینکاری نهایی → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
کنترل کیفیت
1. گزارش تست ضربه و محاسبه استحکام با اطلاعات مواد اعمال شده.
2. گزارش 100٪ NDT (بازرسی غیر مخرب) از صفحه فولادی، لوله و الکترود
3. گزارش بازرسی تست اشعه ایکس، اشعه γ و نفوذ مایع (درز جوش): برای اطمینان از کیفیت کل بویلر
4. گزارش تست هیدرولیک: اطمینان از فشار کاری استاندارد و ایمنی
نکات برجسته محصول
مبدل حرارتی لوله پره دار اکونومایزر بویلر نیروگاه حرارتی، بویلرهای زغال سنگ پودری مشکلات رایج اکونومایزرها چیست؟ خوردگی خارجی (نقطه شبنم اسیدی)، فرسایش خاکستر بادی و گرفتگی لوله. عملکردها اکونومایزرها نام خود را از کار اصلی خود گرفته اند: استفاده از گرمای اتلافی گاز دودکش برای گرم کردن آب تغذیه. این ...
