انرژی نیروگاه اقتصادی با لوله بالدار مارپیچ کاهش فرسایش بهبود نطفه

اقتصاد بخش نیروگاه با لوله بالدار مارپیچ کاهش فرسایش بهبود نطفه

در یک سیستم دیگ بخار، اقتصادگر کجا قرار دارد؟

بين آخرين تله گرما در دٻه و پيشگرمکن هوا

توضیحات دستگاه

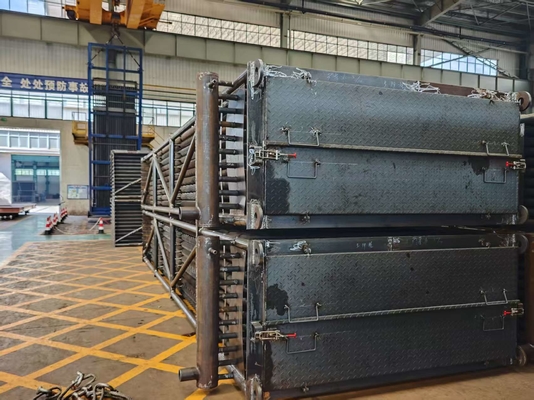

اکانومایزر لوله دارای باله های H یک اکانومایزر انتقال گرما کارآمد است که توسط لوله دارای باله های H (همچنین به عنوان لوله دارای باله های H، لوله دارای باله، لوله پروانه) جمع آوری شده است.

1ساختار: شکل اساسی نوع "H" و نوع "H" دوگانه است که در یک خط ترتیب داده شده است.

2مشخصات عملکرد:

(1)جايگزيني از لوله هاي بي لوله با لوله هاي با باله هاي نوع H، مساحت انتقال گرما را افزايش مي دهد. به اين معناست که لوله هاي كمي مورد نياز است، كه فضاي بيشتري براي جريان گاز دود باز مي كند. نتيجه؟سرعت گاز پایین تر و سایش کمتربه همین دلیل است که: فرسایش لوله به سرعت گاز دود مرتبط است. به طور خاص، این نسبت به سرعت افزایش یافته به قدرت 3.33 است. سرعت را از 9 متر در ثانیه به 7 متر در ثانیه کاهش دهید و فرسایش فقط به 43 درصد از اصل کاهش می یابد.به علاوهآزمایشات نشان می دهد که لوله های بالدار به طور طبیعی خاکستر پرواز را به سمت وسط ردیف لوله ها دفع می کنند. بنابراین طراحی خود آنها به کاهش فرسایش کمک می کند.

(2) لوله های دو لوله ای H می توانند به لوله های دو لوله ای "دوبل H" تولید شوند، ساختار آن سفت است، می تواند در مورد صف لوله های طولانی استفاده شود.

(3) اقتصاد دهنده لوله های H-fined در یک خط قرار دارد. fin H-type فضای را به چندین منطقه کوچک تقسیم می کند که تأثیر جریان در جریان هوا دارد، بنابراین سایش به شدت کاهش می یابد.

(4) باله های H می توانند به دلیل تشکیل کانال های مستقیم در هر دو طرف بهترین اثر دمیدن دود را به دست آورند.

(5) فضای فشرده، وزن کلی به شدت کاهش می یابد، هزینه را کاهش می دهد.

(6) صرفه جویی در انرژی و مصرف انرژی کمتر: اقتصادی برای مجموعه ژنراتور می تواند حداقل دو سوم از از دست دادن حرارت دود ژنراتور را کاهش دهد و تنها مصرف انرژی 2 ~ 4 کیلو وات در هر تن بخار.

(7) کار و نگهداری ساده: صرفه جویی در کار: کارخانه مونتاژ کل اقتصادی، قطعات کمتر متحرک، ساختار ساده، نصب آسان. سطح بالایی از اتوماسیون، کار و نگهداری ساده,می تونه تعداد پرسنل عملیات رو کاهش بده.

عملکرد

1جذب گرما از گاز دود دمای پایین، کاهش دمای دود خروجی، کاهش از دست دادن دود و صرفه جویی در سوخت.

2از آنجایی که آب تغذیه قبل از ورود به بشکه در اقتصادگر گرم می شود، جذب حرارتی آب تغذیه در سطح گرمایش کاهش می یابد.و اقتصاد بخش می تواند برای جایگزینی بخشی از سطح گرمایش تبخیر گران قیمت استفاده شود.

3هنگامی که دمای آب تغذیه افزایش می یابد، تفاوت دمای دیواره کاهش می یابد و فشار حرارتی به طور متناسب کاهش می یابد تا عمر خدمت طبل بخار را افزایش دهد.

مشخصات

درخواست

صنایع مرتبط: Cچرخه ی همبستهنیروگاهژنراتور بخار بازیافت گرما (HRSG)

اقتصاد دهنده ها معمولا به عنوان بخشی از یک سیستم استفاده می شوند.ژنراتور بخار بازیافت گرما(HRSG)چرخه ترکیبیدر یک HRSG، آب از طریق یک اقتصاد دهنده عبور می کند، سپس یکدیگو بعدشسوپر هیترهمچنین از آب مایع که با توجه به سرعت جریان و طراحی دیگ گرم نمی تواند جوشیده شود، جلوگیری می کند.
