راه حل های سفارشی نیروگاه SA192 قطعات سوپرهیتر و گرم کننده مجدد مارپیچ
جزئیات محصول
| مواد: | T91 / T92 | مواد جوشکاری: | پایه نیکل |
|---|---|---|---|
| نام محصول: | اسپری های سوپر هیتر و ری هیتر | طراحی: | سفارشی |
| برنامه: | دیگ بخار نیروگاه ، بازیابی گرما ، صنعت | فشار: | فشار کم/بالا |
| برجسته کردن |
SA192 سوپرهیتر مارپیچی,قطعات سوپرهیتر گرمکن مجدد,راهحلهای نیروگاهی سوپرهیتر |
||
توضیحات محصول
راه حل های سفارشی نیروگاه SA192 قطعات سوپرهیتر و ریهیتر مارپیچ
انواع اصلی سوپرهیترها چیست؟
تابشی (واقع در کوره) و همرفتی (در مسیر گاز).

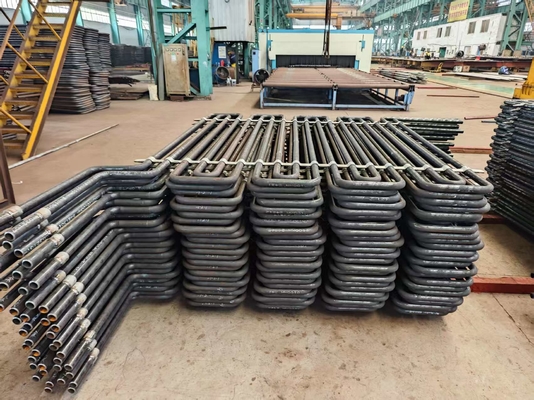

نمایش محصول
عملکردهای محصول سوپرهیتر و ریهیتر
سوپرهیتر
- در یک نیروگاه حرارتی، کار سوپرهیتر حیاتی است. این دستگاه 1 تا 2 درصد رطوبت باقی مانده در بخار اشباع شده را که از دیگ خارج می شود، از بین می برد و دمای آن را بسیار بالاتر از نقطه اشباع افزایش می دهد. این باعث می شود بخار قدرتمندتر و کارآمدتر شود.
- سوپرهیتینگ نه تنها راندمان کلی چرخه تولید برق را افزایش می دهد، بلکه از تراکم بیش از حد در مراحل نهایی توربین نیز جلوگیری می کند. چرا این مهم است؟ زیرا تراکم بیش از حد می تواند به مرور زمان به پره های توربین آسیب برساند. بنابراین، سوپرهیتر به روان کار کردن توربین و دوام بیشتر آن کمک می کند.
- نحوه عملکرد آن به این صورت است: سوپرهیتر از گرمای گازهای احتراق کوره استفاده می کند. این گرما بخار را کاملاً خشک می کند و سپس آن را سوپرهیت می کند و به آن افزایش دمای اضافی مورد نیاز برای تولید برق کارآمد را می دهد.
- سوپرهیترها با مدارهای لوله ای متعدد که در کنار هم قرار دارند، طراحی شده اند. این مدارها دارای یک یا چند خم برگشتی هستند و به هدرها متصل می شوند. این تنظیم به توزیع یکنواخت بخار و به حداکثر رساندن انتقال حرارت کمک می کند.
ریهیتر
- ریهیترها نقش خاصی دارند: آنها بخارهایی را که قبلاً در توربین کمی منبسط شده اند، دوباره گرم می کنند. با انجام این کار، آنها اطمینان حاصل می کنند که بخار تا حد امکان در تمام مراحل نهایی توربین خشک باقی می ماند. بخار خشک به معنای عملکرد بهتر و سایش کمتر قطعات توربین است.
- می توانید ریهیترها را در نقاط مختلفی در داخل دیگ های بخار پیدا کنید، معمولاً قبل یا بعد از سوپرهیتر همرفتی در ناحیه همرفتی. در دیگ های بخار فشار بالا مدرن، ریهیترها معمولاً در دو قسمت وجود دارند.
- بخش اول، یا بخش اولیه، در ناحیه همرفتی قرار دارد، جایی که فرآیند گرمایش مجدد را آغاز می کند. بخش دوم، بخش ثانویه، درست در خروجی کوره آویزان است و بخار را به دمای نهایی و بهینه خود می رساند.
- هنگام طراحی ریهیترها، مهندسان از اصول مشابهی استفاده می کنند که برای سوپرهیترها استفاده می کنند. هر دو باید دماهای بالا را تحمل کنند و گرما را به طور موثر منتقل کنند.
- ریهیترها و سوپرهیترها ممکن است دمای خروجی یکسانی داشته باشند، اما فشار بخار در ریهیترها تنها حدود 20 تا 25 درصد از فشار موجود در سوپرهیترها است. این فشار کمتر به این معنی است که می توانیم از آلیاژهای فولادی با درجه پایین تر برای ریهیترها استفاده کنیم، که به کاهش هزینه ها بدون قربانی کردن عملکرد کمک می کند.
جزئیات سوپرهیتر و ریهیتر
| 1 | ترکیب مواد | فولاد کربنی، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت، جعبه های جمع آوری و سایر مواد پشتیبانی کننده. لوله ها انواع سفارشی مشخصات هستند. |
| 2 | الگوی طراحی | چیدمان عمودی یا افقی. |
| 3 | مزایا | ظاهر زیبا، اندازه، دقت، فناوری خمکاری و جوشکاری درجه یک، تجهیزات تشخیص درجه یک. |
معیارهای ساخت و پذیرش سوپرهیتر و ریهیتر
1.JB/T1611 "مشخصات فنی برای ساخت لوله های دیگ بخار."
2.JB/T1612 "شرایط فنی تست فشار دیگ بخار."
3.JB/T1613 "مشخصات فنی برای جوشکاری قطعات تحت فشار دیگ بخار."
4.JB/T1615"مشخصات فنی برای رنگ آمیزی و بسته بندی دیگ بخار."
5. JB/T3375 "قوانین پذیرش مواد برای ساخت دیگ بخار."
مزایای نوع معایب روش پشتیبانی
نوع آویز
1. پشتیبانی ساختاری محکم
2. انسداد جریان توسط بخار متراکم
3. نیاز به راه اندازی مجدد آهسته برای تخلیه آبی که در پایین جمع می شود. از بالا پشتیبانی می شود
نوع معکوس
1. زهکشی مناسب بخار متراکم
2. فاقد استحکام ساختاری، به ویژه در جریان گاز با سرعت بالا از زیر پشتیبانی می شود
نوع افقی
1. زهکشی مناسب
2. استحکام ساختاری خوب.
آنها مستقیماً شعله را نمی بینند، بنابراین عمدتاً از نوع همرفتی هستند که معمولاً در مجاری گاز عمودی موازی با کوره اصلی پشتیبانی می شوند.
