قطعات مبادله گرما بر اساس نیکل فوق العاده سفارشی سوپر هیتر و ری هیتر

قطعات مبادله گرما بر اساس نیکل فوق العاده سفارشی سوپر هیتر و ری هیتر

یک سوپر هیتر در یک دیگ چیست؟

یک سوپر هیتر بخار اشباع شده را بیش از نقطه جوش خود گرم می کند تا کارایی حرارتی را افزایش دهد و از تهویه توربین جلوگیری کند.

توابع محصول سوپر هیتر و ری هیتر

سوپر هیتر

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2گرمایش فوق العاده باعث افزایش بهره وری کل چرخه می شود و همچنین از فشرده سازی بیش از حد در آخرین مراحل توربین جلوگیری می کند که از فرسایش تیغه جلوگیری می کند.

3گرمای گاز های احتراق از کوره برای حذف رطوبت از بخار و گرم کردن بخار استفاده می شود.

4ابرگرمکن ها معمولا چندین مدار لوله ای را در موازی با یک یا چند پیچ بازگشت دارند که بین سرها متصل می شوند.

گرمایش مجدد

1عملکرد گرم کننده های مجدد این است که بخار تا حدودی گسترش یافته از توربین را دوباره گرم کنند.

این کار به گونه ای انجام می شود که بخار تا جایی که ممکن است در آخرین مرحله توربین خشک بماند.

2محل: قبل یا بعد از سوپر هیتر کنوکتوی در منطقه کنوکتوی دیگ های کاربردی. در دیگ های فشار بالا مدرن، دیگ های گرمایش مجدد به طور کلی در دو بخش قرار دارند.

3بخش اصلی در منطقه ی محور قرار می گیرد و بخش ثانویه درست در خروجی کوره که از بالا آویزان است قرار می گیرد.

4ملاحظات طراحی برای گرم کننده ها شبیه به سوپر هیترها هستند.

5آن را با همان دمای خروجی اما فشار بخار در حدود 20-25% از کسانی که در superheaters است. بنابراین آلیاژ فولاد درجه پایین می تواند برای reheaters استفاده شود.

جزئیات سوپر هیتر و ری هیتر

نوع مزایا معایب روش پشتیبانی

نوع آویزان

1حمایت ساختاری محکم

2مسدود شدن جریان توسط بخار فشرده

3. نیاز به راه اندازی مجدد آهسته برای پاک کردن آب که در پایین تجمع می یابد. از بالا پشتیبانی می شود

نوع معکوس

1تخلیه مناسب بخار فشرده شده

2عدم سفتی ساختاری، به ویژه در جریان گاز با سرعت بالا

نوع افقی

1. تخلیه مناسب

2سفتي ساختاري خوب

آنها به طور مستقیم به آتش نمی نگرند بنابراین آنها عمدتا از نوع محرک هستند معمولا در لوله های گاز عمودی موازی با کوره اصلی پشتیبانی می شوند.

معیارهای تولید و پذیرش سوپر هیتر و ری هیتر

1.JB/T1611 " مشخصات فنی برای ساخت لوله های دیگ"

2.JB/T1612 "شرایط فنی آزمایش فشار دیگ"

3.JB/T1613 "شخصیات فنی برای جوش بخش های فشاری دیگ"

4.JB/T1615"شخصیات فنی برای رنگ آمیزی و بسته بندی دیگ".

5JB/T3375 "قوانین پذیرش مواد برای ساخت دیگ".

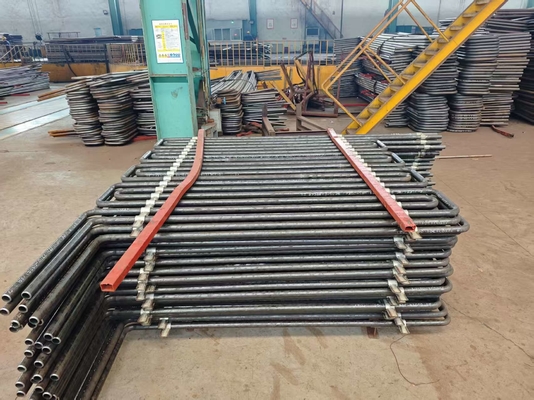

نمایش محصول
