مبادله گرما فولاد کربن سوپر هیتر و ری هیتر برای کارایی دیگ CFB

مقدار تولیدی:	1 مجموعه / 10 تن
قیمت:	قابل مذاکره
بسته بندی استاندارد:	بسته بندی آماده دریا
دوره تحویل:	50 تا 100 روز
روش پرداخت:	L/C، T/T، وسترن یونیون
ظرفیت تامین:	1500 تن در ماه

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع

ISO9001، SGS، TUV، ASME، EN

نام تجاری

HD BOILER

گواهی

ISO9001 , SGS , TUV , ASME , EN

شماره مدل

سوپرهیتر و گرم کن

مواد:

SA213-TP321H

8000 میلی متر

مشخصات:

OD = 38، ضخامت = 6 میلی متر

PWHT:

راه حل درمان

بیضی:

کمتر از 15%

کاهش ضخامت:

کمتر از 15%

سفارشی

استفاده:

نیروگاه، دیگ بخار نیروگاه حرارتی

برجسته کردن:

ابرگرمکن و دوباره گرمکن فولاد کربن,مبادله گرما سوپر هیتر و ری هیتر,CFB بخار سوپر هیتر کارایی و Reheater

Heat Exchanger Superheater And Reheater

CFB Boiler Efficiency Superheater And Reheater

توضیحات محصول

مبادله گرما فولاد کربن سوپر هیتر و ری هیتر برای کارایی دیگ CFB

بیشترین کارایی یک دیگ چیست؟

از نظر فنی، کوترهای ترکیبی الکتریکی حدود 98-100٪ کارایی دارند، در حالی که کوترهای ترکیبی گاز معمولاً بین 90 تا 95٪ کارایی دارند. با این حال، هزینه استفاده از واحدهای گاز کمتر است.چون برق بیشتر از گاز هزینه داره، و واحدهای الکتریکی تقاضای انرژی بسیار بیشتری دارند.

توضیحات

سوپر هیتر بخار یک مبادله گرما از نوع کویل است که برای تولید بخار فوق گرم یا تبدیل بخار مرطوب به بخار خشک، تولید شده توسط یک دیگ استفاده می شود.این از یک دیگ متفاوت است به گونه ای که، دیگ بخار هم از گرما حسابی و هم از گرما پنهان برای تبدیل آب به بخار استفاده می کند در حالی که سوپر هیتر فقط از گرما حسابی برای گرم کردن بخار برای افزایش انتالپی آن استفاده می کند.

سوپر هیتر پلیت

سوپر هیتر پلیت از لوله فولادی با قطر بیرونی 32 ~ 42mm و سر است که به طور کلی در قسمت بالایی کوره یا خروجی کوره معلق است.تعداد لوله ها در هر صفحه به طور کلی 15 ~ 30 است، که بر اساس سرعت جریان بخار مورد نیاز تعیین می شود.

ابرگرمکن مارقطر بیرونی لوله به طور کلی 30-60 میلی متر است. سوپر هیتر کنوکسیون رایج ترین مورد استفاده است و نوع لوله مارپیچ مورد استفاده قرار می گیرد. این لوله دارای یک گروه نسبتا متراکم لوله است،که در دمای گازهای دود 450-1000 °C در دود قرار گرفته است، و در معرض فرسایش قطری و طولی گاز دود است. گاز دود عمدتاً گرما را به لوله با کنوکشن منتقل می کند و بخشی از آن گرما را با تشعشع جذب می کند.


جزئیات

سوپر گرم کردن باعث افزایش بهره وری کلی می شود و همچنین از غلظت بیش از حد در آخرین مراحل توربین جلوگیری می کند که از فرسایش تیغه جلوگیری می کند.
گرمای گازهای احتراق از کوره برای حذف رطوبت از بخار و گرم کردن بخار استفاده می شود.
ابرگرمکن ها معمولا چندین مدار لوله ای را در موازی با یک یا چند پیچ بازگشت دارند که بین سرها متصل می شوند.
گرما از گاز های داغ به بخار در سوپر هیتر در دمای بالا منتقل می شود.
به همین دلیل، بخش پیشانی سوپر هیتر در جریان مقابل و بخش ثانویه در جریان موازی قرار گرفته است تا فشار دمایی دیواره لوله را کاهش دهد.

اصل

اصل سوپر هیتر مشابه لوله های تولید بخار دیگ است.
گاز های داغ در دمای بالا از لوله های سوپر هیتر عبور می کنند و دمای بخار را افزایش می دهند که مقدار آن به دمای گاز خروجی که از سوپر هیتر خارج می شود و سرعت گاز بستگی دارد.
استفاده برای گرم کردن بخار اشباع شده، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.
ارتقای ظرفیت سوپر هیتر برای افزایش تولید برق
ارسال به ما داده های فنی مورد نیاز، مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره ما مطابق طراحی خواهد شد.

نوع	مزایا	معایب	روش پشتیبانی
نوع آویزان	1حمایت ساختاری محکم	1. مسدود شدن جریان توسط بخار فشرده 2. نیاز به راه اندازی مجدد آهسته برای پاک کردن آب که در پایین جمع شده است.	از بالا پشتیبانی می شود
نوع معکوس	1تخلیه مناسب بخار فشرده شده	1عدم سفتی ساختاری، به ویژه در جریان گاز با سرعت بالا	از پایین پشتیبانی می شود
نوع افقی	1. تخلیه مناسب 2سفتي ساختاري خوب	1آنها به طور مستقیم به شعله نگاه نمی کنند بنابراین آنها عمدتا از نوع محور هستند	معمولا در لوله های عمودی گاز موازی با کوره اصلی پشتیبانی می شود.

عملکرد

سوپر هیتراین است که دمای بخار را بالاتر از نقطه اشباع خود افزایش دهد.
گرمایش مجدداساساً یک سوپر هیتر است که بخار خارج از مرحله فشار بالا توربین را سوپر هیتر می کند. بخار گرم شده سپس به مرحله فشار پایین توربین ارسال می شود.با گرم کردن مجدد بخار بین توربین فشار بالا و فشار پایین، می توان بهره وری الکتریکی چرخه نیروگاه را بیش از 40٪ افزایش دادچرخه گرمایش مجدد در دیگ های بزرگ استفاده می شود زیرا از نظر اقتصادی فقط در نیروگاه های بزرگتر امکان پذیر است.

مزایا و معایب

نوع آویزان 1. پشتیبانی ساختاری محکم

1مسدود شدن جریان توسط بخار فشرده

2. نیاز به راه اندازی مجدد آهسته برای پاک کردن آب که در پایین تجمع می یابد. از بالا پشتیبانی می شود

نوع معکوس 1. تخلیه مناسب بخار فشرده شده

1عدم سفتی ساختاری، به ویژه در جریان گاز با سرعت بالا

نوع افقی

1. تخلیه مناسب

2سفتي ساختاري خوب

آنها به طور مستقیم به آتش نمی نگرند بنابراین آنها عمدتا از نوع محرک هستند معمولا در لوله های گاز عمودی موازی با کوره اصلی پشتیبانی می شوند.

مبادله گرما فولاد کربن سوپر هیتر و ری هیتر برای کارایی دیگ CFB 0

تکنولوژی پیشرفته

1	HDB تجربه گسترده ای در استفاده از سیستم تجزیه و تحلیل عمر مفید باقی مانده برای پیش بینی عمر لوله دارد.
2	این سیستم ضخامت اکسید و دیواره لوله را در طول یک آزمایش غیر مخرب در محل اندازه گیری می کند و برای محاسبه عمر مفید باقی مانده استفاده می شود.
3	HDB فناوری اندازه گیری اکسید را در سال 1991 توسعه داد و اکنون به عنوان استاندارد در سراسر جهان استفاده می شود.

جزئیات

1	ترکیب مواد	فولاد کربن، فولاد آلیاژ یا فولاد مقاوم در برابر حرارت، جعبه های جمع آوری و سایر مواد پشتیبان. لوله ها انواع مشخصات سفارشی هستند.
2	الگوی طراحی	طرح عمودی یا افقی
3	مزایا	ظاهري زيبا، اندازه، دقت، تکنولوژي خم و جوشکاري درجه يک، تجهیزات تشخیصي درجه يک

عملکرد محصول

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2گرمایش فوق العاده باعث افزایش بهره وری کل چرخه می شود و همچنین از فشرده سازی بیش از حد در آخرین مراحل توربین جلوگیری می کند که از فرسایش تیغه جلوگیری می کند.

3گرمای گاز های احتراق از کوره برای حذف رطوبت از بخار و گرم کردن بخار استفاده می شود.

4ابرگرمکن ها معمولا چندین مدار لوله ای را در موازی با یک یا چند پیچ بازگشت دارند که بین سرها متصل می شوند.

نمایش محصولات

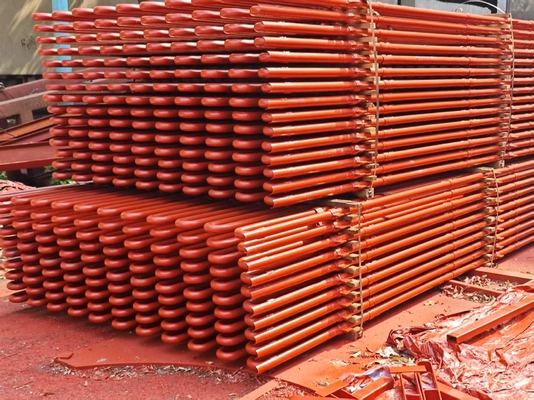

مبادله گرما فولاد کربن سوپر هیتر و ری هیتر برای کارایی دیگ CFB 1
