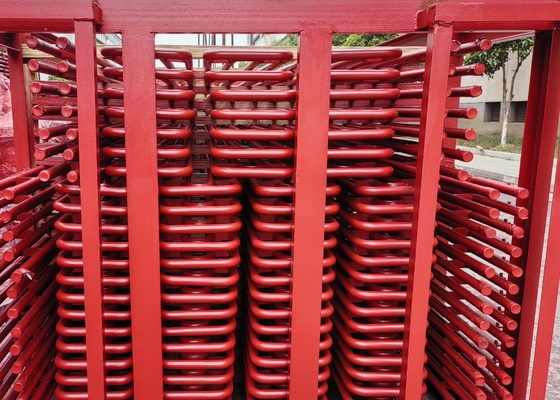

بخار کتلر مبادله گرما کتلر سوپر هیتر و ری هیتر با کارایی بالا
جزئیات محصول
| مواد: | فولاد کربن | رفتار: | کوره برقی |
|---|---|---|---|
| تست هیدرولیک: | قبول کن | ضخامت لوله: | مناسب |
| بیضی: | بررسی | شرایط: | جدید |
| برجسته کردن |
بخار بخار سوپر هیتر مبادله گرما,گرمایش مجدد مبادله گرما,سوپر هیتر و ری هیتر دما گرم کننده کارایی بالا |
||
توضیحات محصول
بخار کتلر مبادله گرما کتلر سوپر هیتر و ری هیتر با کارایی بالا
اطلاعات محصول
گرمایش مجدد
گرم کردن مجدد بخار شامل برداشت بخار به طور جزئی گسترش یافته (در انتهای سیلندر فشار بالا توربین) ، آن را به دیگ بخار در لوله های گرم کردن مجدد سرد،گرم کردن به همان دمای بخار فوق گرم یا بالاتراز نظر سخت افزاری، یک سیستم RH شامل:
| • لوله گرم کردن مجدد سرد از توربین به دیگ |
| • دریچه های ایمنی در لوله گرم کردن مجدد سرد |
| • سیستم گرم کننده آب اسپری اضطراری در یک لوله گرم کننده سرد یا لوله اتصال |
| • بانک گرمایش کامل با سرپوش های ورودی و خروجی |
| • لوله گرم گرم از دیگ تا توربین |
سوپر هیتر
| در یک دیگ فرعی، SH بین سر بخار اصلی و طبل بخار است و شامل: |
| • لوله های اشباع شده که بخار را از طبل به سر ورودی SH حمل می کنند (وقتی لوله های SH به طور مستقیم به طبل متصل نیستند) |
| • بانک های سوپر هیتر با دروازه های ورودی و خروجی |
| • ایستگاه گرمایش برای STC |
| • سر بخار اصلی با تمام لوازم و پایان با دریچه توقف بخار اصلی (MSSV) |
| بخار از طبل بخار به سمت سر بخار اصلی جریان می یابد و نباید هیچ دریچه ای بین این دو وجود داشته باشد تا جریان در لوله های SH را در تمام شرایط برای جلوگیری از گرم شدن بیش از حد و شکست تضمین کند. |
| 1 | بهره وری چرخه بخار با افزایش فشار و دمای بخار و همچنین گرم کردن مجدد بهبود می یابد. |
| 2 | هر دو سوپر گرم کردن و دوباره گرم کردن بخار باید تا حد ممکن بالا باشد. در فشار بخار 120 بار و بالاتر، بهره وری چرخه برای هر افزایش 20 درجه سانتیگراد در سوپر گرم شدن 1٪ بهبود می یابد. |
| 3 | از این رو، سوپر گرمای بالا برای هر نوار فشار سازگار با متالورژی توربین مطلوب است. |
ساخت و ساز
لوله مار را در یک ظرف مایع غوطه ور کنید.وقتی داخل مار مایع باشد.مایع باید از انتهای پایین لوله به انتهای بالای لوله وارد شود.وقتی بخار به لوله مار وارد می شود، برای جلوگیری از چکش آب و انسداد ناشی از تجمع مایع سرد در لوله،بخار باید از بالا وارد شود و گرده از پایین خارج شود..
ساختار مبادله گرما کویل فرو رفته را می توان به دو نوع تقسیم کرد: غیر قابل جدا کردن و قابل جدا کردن. در انتخاب، باید بر اساس تمیز بودن محیط و خوردگی باشد.ارتفاع بسته بندی و مواد استفاده شدهانتخاب مواد بسته بندی می تواند با استفاده از فشار، دمای و ماهیت رسانه در تجهیزات تعیین شود.
عملکرد
مبادله گرما کویل غوطه ور، معمولا برای خنک کردن، تهویه یا گرم کردن، خنک کردن و تبخیر محیط خارج از لوله استفاده می شود.
مزایای آن ساختار ساده، هزینه کم و عملکرد و مدیریت مناسب است. علاوه بر این، می تواند با فشار بالا در کویل مقاومت کند. علاوه بر این،اغلب به عنوان جزء انتقال گرما در راکتور با منطقه انتقال گرما کوچک استفاده می شود.
معایب: معمولا سرعت متوسط در مخزن بسیار کم است، بنابراین ضریب انتقال گرما خارج از لوله کوچک است.درجه سرریز در تمام مکان های ظرف تقریبا مشابه است.، بنابراین تفاوت میانگین دما بزرگ نیست، بنابراین اثر انتقال گرما ضعیف است. تجهیزات سنگین بود. برای استفاده به عنوان یک مبادله گرما با منطقه تبادل گرما بزرگ مناسب نیست.
مواد
مواد سوپر هیتر و ریتر لوله های فولادی، لوله های مس، سایر فلزات غیر فلزی، لوله های سرامیکی، لوله های گرافیتی و غیره هستند.
کارگاه
