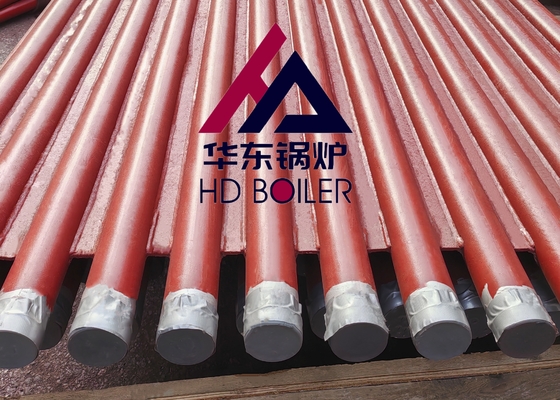

معرفی محصول: دیواره غشاء دیگ

       دیواره آب غشا یک ساختار ضد هوا ساخته شده از لوله ها و باله های جوش داده شده است. مزایای آن کاهش نشت هوا در کوره است.و دیواره کوره لوله قرار دادن می تواند برای کاهش بار ساختار فولاد و کاهش هزینه دیگ استفاده شود؛ استفاده از سازه های معلق و بهبود سیستم گسترش حرارتی را تسهیل می کند؛ برای تولید مکانیزه در مقیاس بزرگ مناسب است و نرخ مونتاژ بالایی دارد؛ظرفیت ذخیره گرما کوچک است، و زمان راه اندازی و خاموش شدن کوتاه می شود. معایب این است که فرآیند تولید پیچیده است. ظرفیت بزرگ،دیواره های آب غشا را بیشتر در دیواره های حرارت بالا و فشار بالا استفاده می کنند..

طبقه بندی

با توجه به فرایندهای مختلف تولید، سه نوع دیوار خنک کننده آب غشا وجود دارد:

(1) اولی در ردیف ها با لوله های بالدار رول شده جوش داده می شود و بار جوشکاری کوچک است، اما لوله های بالدار گران هستند.

(2) لوله ساده و باله (فولاد صاف) در ردیف جوش داده می شوند، هزینه مواد کم است و آسان است که نیازهای مختلف را برآورده کند.اما فولاد مسطح نیاز به دقت بالا دارد و نیاز به تجهیزات نهایی دارد..

(3) جوش رسوب لوله ساده، باله بین لوله توسط ذوب و پر کردن سیم جوش تشکیل می شود، که بیشتر برای صفحه لوله با پچ بین لوله کوچک استفاده می شود.پیچ بین لوله از دیوار آب غشا مربوط به فشار دیگ است، بار گرمای کوره و عوامل دیگر، و s/d کلی 1.2 ~ 1 است.5.

مزایا

توضیحات

پانل های دیواری آب در دیگ های بازیافت گرما استفاده می شوند. ما پانل های دیواری آب را تولید می کنیم. اینها از لوله های فولاد کربن با نقشه ها و مشخصات مشتریان ساخته می شوند.توجه ویژه ای برای تخمدان و نازک شدن در بخش خم شده انجام می شوددر طول ساخت

ما تولید و عرضه طیف گسترده ای از پانل های دیوار آب را انجام می دهیم. لوله های ارائه شده توسط ما شناخته شده است که به فشار داخلی بزرگ مقاومت می کنند، زیرا یک نوار مداوم از مواد بالداراین لوله ها شناخته شده اند که گرمای یکنواخت را به ارمغان می آورند که منجر به افزایش تولید گرما می شود.

عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب گرما تولید شده توسط شعله یا دود درجه حرارت بالا و تولید بخار یا آب گرم در لوله ها است.بنابراین برای کاهش دمای اتاق.

جزئیات ساخت

ویژگی های ترکیبی دیواره خنک کننده آب غشا به شرح زیر است:
1بررسی و تنظیم عرض، طول، مسطحیت و قطر قطر خط لوله هنگامی که خط لوله قطعه شده بر روی قاب ترکیبی قرار می گیرد.اگر عرض ردیف لوله بیشتر یا کمتر از اندازه مشخص شده باشد، شناور می تواند به طول مناسب برش داده شود، به اندازه مشخص شده تنظیم شود و سپس دوباره جوش داده شود.باله های بین برخی از لوله ها با اندازه بزرگتر می تواند برای کاهش فاصله بین لوله ها برای از بین بردن تفاوت قطر برش داده شود، و سپس باله ها می توانند جوش داده شوند. هنگامی که نابرابری ردیف لوله از محدوده مجاز فراتر می رود، می توان از قاب گانتری برای اصلاح فشار بالای جک استفاده کرد.
2. مفصل قطب لوله از مفصل یک لوله متفاوت است. مفصل جوش یک لوله بعد از جوش حدود 1-2 میلی متر کوچک می شود، که هیچ تاثیری بر سایر لوله ها ندارد.اما صف لوله ها مثل هم نيست، دو بخش از جوش قطب لوله، اگر از یک طرف به طرف دیگر توالی جوش، جوش تا انتهای لوله ناشی از تغییر شکل بسیار بزرگ است.قبل از جوشکاري پشت، فاصله ی پایین از این جفت جوش باید به طور جامع اندازه گیری شود، و بر اساس فاصله ی پایین خیلی کوچک، متوسط، خیلی بزرگ طبقه بندی می شود،اگر فضای خالی کون خیلی بزرگ یا خیلی کوچک باشددر این زمان، به دلیل کوچک شدن جوش، لوله با شکاف بزرگتر تبدیل به solderable خواهد شد.به منظور کاهش انقباض تغییر شکل جوش لوله، روش تقارن و جوش متقاطع باید اتخاذ شود.
3. قسمت پایین دیوار خنک کننده آب جلو و عقب دارای کف کوره است (برنج سرد) و قسمت بالای دیوار خنک کننده آب عقب دارای زاویه شعله است.بنابراین اندازه قطعات بزرگتر است و شکل خاص تر است، پس ترکیب کردنش سخته.
4. توپ عبور واحد لوله دیواره آب عقب از سایر لوله های سطح گرمایش متفاوت است.تعداد لوله های ضد شعله زاویه ای همان تعداد دیوار آب عقب است.، به منظور افزایش سفتی زاویه ضد شعله، تعداد قابل توجهی از لوله های مستقیم فاصله (اکثر نوع کوره) وجود دارد.در تقاطع زاویه شعله و لوله مستقیم،یک قطر معادل با شکل خاص از فولاد ریخته شده (پایپ سه شاخه) نصب می شوددر لوله مستقیم و اتصال بین مخزن بالا مجهز به سوراخ Φ 5 mm یا Φ محدود کننده 10 mm است.به این ترتیب،بیشتر از لوله خم شده متوسط کار برای خنک کردن زاویه شعله مفید است، و بخش کوچکی از لوله خمیده کار می تواند اطمینان حاصل کند که لوله مستقیم و لوله خمیده مقدار معادل گسترش را دارند تا تنش داخلی را کاهش دهند.بنابراین دشواری عبور از طریق توپ افزایش می یابد.
