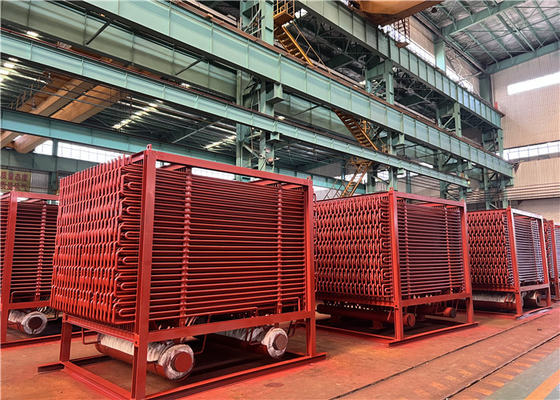

اکونومایزر بویلر لوله SA210A1 با سربرگ منیفولد برای نیروگاه زغال سنگ
جزئیات محصول
| مواد: | فولاد کربن A210A1 | استفاده: | نیروگاه |
|---|---|---|---|
| نوع: | گردش طبیعی | ساختار: | لوله آب گرم / آب |
| خروجی: | آب گرم/بخار | سوخت: | زغال سنگ/گاز/نفت، حرارت آب |
| برجسته کردن |
اکونومایزر بویلر لوله با سربرگ منیفولد,اکونومایزر دیگ لوله برای سوخت زغال سنگ,اکونومایزر دیگ لوله های فولادی کربنی |
||
توضیحات محصول
اکونومایزر بویلر لوله SA210A1 با سربرگ منیفولد برای نیروگاه دیگ بخار زغال سنگ
معرفی
اکونومایزرهای دیگ بخاری دستگاه های تبادل حرارتی با لوله های پره ای هستند که مایعی را گرم می کنند، گاهی اوقات آب، اما گاهی اوقات از هدف جوشیدن مایع بیشتر نمی شود.ما می توانیم سه نوع اکونومایزر دیگ بخار، اکونومایزر لوله لخت، اکونومایزر لوله پره دار H و اکونومایزر لوله پره دار مارپیچی تولید کنیم.اکونومایزر لوله H-finned یک اکونومایزر مبدل حرارتی با کارایی بالا است که از لوله های H-finned تشکیل شده است.
در مقایسه با اکونومایزر لوله لخت، اکونومایزر لوله H-finned می تواند ناحیه تبادل حرارت را بزرگ کرده و تعداد لوله ها را کاهش دهد.همچنین می تواند منطقه جریان گاز دودکش را افزایش دهد تا سرعت جریان گاز دودکش و ساییدگی را کاهش دهد.
لوله H-finned را می توان به عنوان لوله های H باله دوبل، با استحکام بالا برای جا دادن به ردیف لوله طولانی ساخت.
اکونومایزر پره مارپیچی یک تجهیزات انتقال حرارت جدید طراحی شده است که از لوله های باله مارپیچی برای غلبه بر ساییدگی جدی و زمان خدمات کوتاه تشکیل شده است.
مشخصات فنی
| شرح | اکونومایزر بویلر |
| مواد | فولاد آلیاژی، فولاد کربن، SA210C، SA213T22، و غیره |
| استاندارد مواد | ASTM، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر: 1000 تن |
| فرآیند ذوب: | EF+LF + VD |
| روند | مواد← شمش ← نورد گرم/سرد ← عملیات حرارتی (نرمالسازی + معتدلسازی) ← بازرسی ← ماشینکاری خشن → UT ← دومین عملیات حرارتی → ماشینکاری تکمیل → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
مشخصات فنی
ساختار مواد
متشکل از لوله های باله مارپیچی، سرهای ورودی و خروجی، خم، قاب و سایر وسایل کمکی است.
ترتیب ساختار
در ردیف / ترتیب پلکانی.
تابع
(1) اکونومایزر یک سیستم تولید بخار مانند دیگ بخار است.هنگامی که گاز خروجی از سیلندر موتور از طریق دریچه اگزوز تخلیه می شود، برای تولید بخار با گرم کردن آب به دیگ می رود.
(2) پس از عبور آن گاز از اکونومایزر، دمای باقیمانده گاز خروجی آب در اکونومایزر گرم می شود.این به تولید بخار کمک می کند و باعث بهبود راندمان و صرفه جویی در مصرف سوخت می شود
(3) یک اکونومایزر از گرمای اتلاف خروجی دیگ بخار استفاده می کند که در غیر این صورت در جو از بین می رود تا (در بیشتر موارد) آب تغذیه را به دیگ پیش گرم کند. این کار راندمان دیگ بخار را بهبود می بخشد و هزینه سوخت را کاهش می دهد.
تنوع
اکونومایزر دیگ بخار
| 1 | HDB اکونومایزرهایی را برای دیگ های برق تولید می کند که شامل دیگ های سوخت زغال سنگ، چوب، نفت یا سایر سوخت های جامد برای تولید برق از بخار فشار بالا دیگ می باشد. |
| 2 | این اکونومایزرها معمولاً در قسمت پشتی دیگ قرار دارند و با لوله هایی که به صورت افقی کار می کنند جهت گیری می کنند. |
| 3 | لوله های برهنه معمولاً برای به حداقل رساندن رسوب خاکستر مورد استفاده قرار می گیرند، اما برخی از OEM دیگ بخار، اکونومایزرهای خود را با لوله های پره دار، مارپیچ یا باله بلند طراحی می کنند. |
| 4 | HDB می تواند المان های اکونومایزر را با لوله های لخت، مارپیچ باله دار یا باله بلند تولید کند، و اگر ترجیح می دهید، واحد خود را مجدداً به یکی از انواع لوله های دیگر طراحی کنید.HDB همچنین میتواند هدرهای جایگزین را برای همه اکونومایزرهای دیگ بخار بسازد. |
اکونومایزر پکیج بویلر
| 1 | HDB دارای قابلیتهای منحصربهفردی در تولید است که مهندسان Optimus هنگام طراحی اکونومایزرهای کارخانه اسید سولفوریک و سوپرهیترها از آن نهایت استفاده را میبرند. |
| 2 | اغلب این اجازه می دهد تا واحدهای Optimus برای راندمان انتقال حرارت بالاتر پیکربندی شوند که منجر به کاهش نیاز به مساحت سطح و در نتیجه یک محصول با قیمت پایین تر می شود. |
| 3 | HDB از قابلیت های خود در محل برای پره زدن و خم کردن لوله ها، ماشینکاری و ساخت هدرها، سوراخ کردن صفحات لوله، برش و آماده سازی تمام مواد پوششی، و انجام تمام جوش های قسمت تحت فشار و پوشش استفاده می کند. |
| 4 | این امر به HDB کنترل بیشتری بر ترتیب و برنامه زمانبندی تولید میدهد که به ما کمک کرده تا به رکورد قابل توجهی از عملکرد تحویل به موقع دست یابیم. |
اکونومایزر HRSG
| 1 | اکونومایزرهای ماژول های HRSG امروزی با فینت تیوب هایی که به صورت عمودی آویزان می شوند پیکربندی شده اند.HDB تقریباً برای همه شرکتهای OEM HRSG کویلهای اکونومایزر ساخته است و ویژگیهای منحصربهفرد هر کدام را درک میکند. |
| 2 | در بسیاری از موارد، شرکتها مایلند اکونومایزرهای خود را از فولاد کربنی ساده به مواد آلیاژی ارتقا دهند تا در برابر خوردگی تسریعشده جریان (FAC) در داخل هدرها و خمیدگیهای لوله مقاومت کنند. |
| 3 | HDB یک فروشگاه یک مرحله ای برای ساخت اکونومایزر است زیرا ما تمام مواد را آماده می کنیم و تمام قطعات تحت فشار و جوشکاری اتصال را انجام می دهیم، از پره زدن لوله های لوله، ساخت هدرها و مونتاژ بسته سیم پیچ. |
معیارهای ساخت و پذیرش
| · | JB/T6512 "دیگ با مقاومت در برابر فرکانس بالا جوشکاری لوله پره مارپیچ شرایط تکنولوژی ساخت" |
| · | HG/T3181 "لوله باله مارپیچی جوشکاری با مقاومت فرکانس بالا" |
| · | JB/T6511 "شرایط فنی آزمایش لوله پره دار مارپیچی." |
| · | JB1611 "شرایط مونتاژ جعبه یال لوله دیگ بخار" |
| · | JB/T1612 "شرایط تحت فشار دیگ." |
| · | JB16I3 "شرایط جوشکاری قطعات فشار دیگ." |
*توجه: بویلر HD می تواند نوع خاصی از اکونومایزر را با توجه به نیاز مشتری سفارشی کند.
مبدل های حرارتی داخلی
1. همچنین ممکن است با سوپرگرم کردن گاز که از اواپراتور خارج می شود و به سمت کمپرسور گاز می رود، خنک سازی فرعی ایجاد شود.
2. این سیستم ها گرما را از خط مایع خارج می کنند اما مکش کمپرسور گاز را گرم می کنند.
3. این یک راه حل بسیار رایج برای اطمینان از رسیدن گاز به کمپرسور و رسیدن مایع به شیر است.
4. همچنین اجازه حداکثر استفاده از مبدل حرارتی را می دهد، زیرا بخشی از مبدل های حرارتی مورد استفاده برای تغییر دمای سیال را به حداقل می رساند و حجمی را که در آن مبرد فاز خود را تغییر می دهد، به حداکثر می رساند.
