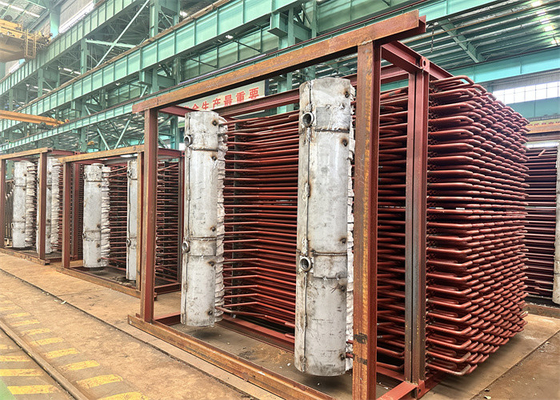

اکونومایزر بویلر لوله SA210A1 با سربرگ منیفولدها با پوشش عایق حرارتی

اکونومایزر بویلر لوله SA210A1 با سربرگ منیفولدها با پوشش عایق حرارتی

معرفی محصول

اکونومایزر کم فشار دیگ، همچنین به عنوان اکونومایزر دمای پایین یا استفاده از گرمای اتلاف گاز دودکش شناخته می شود: شامل صفحه نمایش لوله اکونومایزر، بسته لوله تبادل حرارت، جعبه ورودی، جعبه خروجی، که با جعبه ورودی از طریق لوله و سیستم برگشت حرارت کم فشار مشخص می شود. اتصال بخاری، جعبه خروجی از طریق هواگیر اتصال لوله، اکونومایزر کم فشار نصب شده در دودکش دم خروجی پیش گرمکن هوای دیگ بخار.

اکونومایزر کم فشار بر روی دودکش انتهایی خروجی پیش گرمکن هوای دیگ نصب می شود و از یک دسته لوله، یک کوپلر ورودی و یک کوپلر خروجی تشکیل شده است.بسته‌بندی لوله ساختار لوله اصلاح‌شده باله‌دار را می‌پذیرد و لوله پایه لوله و سطح باله اصلاح می‌شوند.آب میعانات در سیستم توسط گرمای برگشتی فشار کم گرم می شود و دمای بالا و دمای پایین را می توان سوئیچ کرد و آب وارد هواگیر می شود.کاهش دمای خروجی دیگ بخار و بهبود بازده حرارت در گردش نیروگاه.

مزیت رقابتی

1. صرفه جویی در سوخت: پس از اینکه گاز سوخت با دمای بالا آزاد شده توسط احتراق سوخت به لوله دیواری آب دیگ بخار، سوپرهیتر و بخاری مجدد منتقل می شود، دما بسیار بالا است، اکونومایزر آن را برای جلوگیری از اتلاف گرما ایده آل می کند.اکونومایزر واقع در دودکش دیگ، دمای گاز دودکش را کاهش می دهد و بازیابی گرما را به حداکثر می رساند تا هزینه سوخت مشتری را کاهش دهد.

2.بهبود شرایط کار درام بخار بویلر: هنگام ورود به درام بخار، دمای آب تغذیه پس از گرم شدن با استفاده از اکونومایزر افزایش می یابد.تنش حرارتی ناشی از اختلاف دما بین دیواره درام بخار و آب تغذیه کاهش می‌یابد، در نتیجه انقباض و تورم درام بخار کاهش می‌یابد و عمر مفید آن افزایش می‌یابد.

3-کاهش هزینه دیگ های بخار زغال سنگ: آب در اکونومایزر دیگ بخار ساخته شده با مواد درجه حرارت پایین گرم می شود.این باعث می‌شود که اکونومایزر جایگزینی کم‌هزینه برای لوله‌های دیواری آب دیگ بخار با دمای بالا باشد و هزینه‌های کلی تولید دیگ را کاهش دهد.

پارامترهای اکونومایزر بویلر

فرآیند کار اکونومایزر بویلر

سه مرحله از آب تغذیه در دیگ بخار گرم شده به بخار سوپرهیت وجود دارد: پیش گرم کردن آب تغذیه، تبخیر و فوق گرم.سه مرحله بر روی سه سطح گرمایش مختلف به پایان می رسد.مدار بخار و آب دیگ بخار از سه سطح مختلف گرمایش و همچنین لوله های اتصال آنها تشکیل شده است.اکونومایزرهای بویلر یکی از آنها هستند و تجهیزات مناسب برای پیش گرم کردن آب تغذیه است.بنابراین، این سطح گرمایش با کمترین دما برای سیال کار دیگ در مدار بخار و آب دیگ است.سیال کاری که از این تجهیزات عبور می کند آب تک فاز (اکونومایزر غیرجوش) است.
