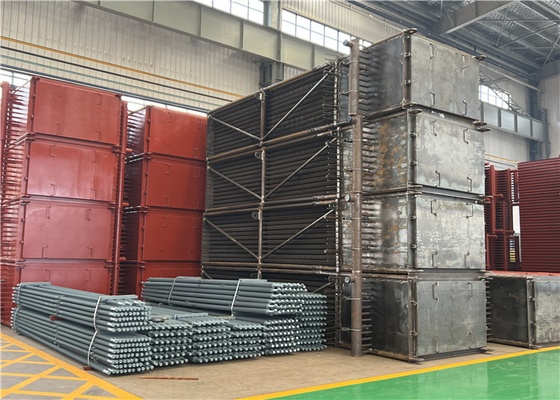

سیستم دیگ بخار اکونومایزر نیروگاه زغال سنگ سوخت فولاد گاز
جزئیات محصول
| مواد: | فولاد کربن | استفاده: | دیگ بخار نیروگاه/CFB |
|---|---|---|---|
| نوع: | گردش طبیعی | ساختار: | لوله آب |
| خروجی: | آب گرم/بخار | سوخت: | زغال سنگ/گاز/نفت، حرارت آب |
| برجسته کردن |
اکونومایزر سیستم دیگ بخار نیروگاه بخار,اکونومایزر گاز فولاد سوخت زغال سنگ,نیروگاه اکونومایزر بویلر فولاد کربن |
||
توضیحات محصول
دستگاه های تبادل حرارتی اکونومایزر گاز دودکش استاندارد ASME کم / فشار بالا با لوله پره دار
مقدمه
اکونومایزرها همچنین پتانسیل شوک حرارتی و نوسانات شدید دمای آب را با ورود آب تغذیه به درام یا دیواره های آبی کاهش می دهند.مقررات زیست محیطی سختگیرانه فزاینده ای که اکسیدهای نیتروژن و انتشار دی اکسید گوگرد را محدود می کند نیز می تواند بر طراحی اکونومایزر تأثیر بگذارد.ضریب انتقال حرارت سمت گاز بسیار کمتر از ضریب انتقال حرارت سمت آب است.برای جبران این، سطح بیرونی لوله ها ممکن است برای افزایش سطح انتقال حرارت پره شود. هدف نهایی طراحی اکونومایزر دستیابی به انتقال حرارت لازم با حداقل هزینه است.یک معیار کلیدی طراحی برای اکونومایزر حداکثر سرعت مجاز گاز دودکش است.سرعت بالاتر انتقال حرارت بهتر را فراهم می کند و هزینه سرمایه را کاهش می دهد.
اکونومایزرهای دیگ بخار دستگاه های تبادل حرارتی با لوله های پره ای هستند که مایعی را گرم می کنند، گاهی اوقات آب را تا جایی که گاهی اوقات از هدف جوشیدن مایع فراتر نمی رود.ما می توانیم سه نوع اکونومایزر دیگ بخار، اکونومایزر لوله لخت، اکونومایزر لوله پره دار H و اکونومایزر لوله پره دار مارپیچی تولید کنیم.اکونومایزر لوله H-finned یک اکونومایزر مبدل حرارتی با کارایی بالا است که از لوله های H-finned تشکیل شده است.
در مقایسه با اکونومایزر لوله لخت، اکونومایزر لوله H-finned می تواند ناحیه تبادل حرارت را بزرگ کرده و تعداد لوله ها را کاهش دهد.همچنین می تواند منطقه جریان گاز دودکش را افزایش دهد تا سرعت جریان گاز دودکش و ساییدگی را کاهش دهد.
لوله H-finned را می توان به عنوان لوله های H باله دوبل، با استحکام بالا برای جا دادن به ردیف لوله طولانی ساخت.
اکونومایزر پره ای مارپیچی یک تجهیزات انتقال حرارت جدید طراحی شده است که از لوله های باله مارپیچی برای غلبه بر سایش جدی و زمان خدمات کوتاه تشکیل شده است.
مشخصات فنی
| شرح | اکونومایزر بویلر |
| مواد | فولاد آلیاژی، فولاد کربن، SA210C، SA213T22، و غیره |
| استاندارد مواد | ASTM، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر: 1000 تن |
| فرآیند ذوب: | EF+LF + VD |
| روند | مواد← شمش ← نورد گرم/سرد ← عملیات حرارتی (نرمالسازی + تلطیف) ← بازرسی → ماشینکاری خشن → UT ← عملیات حرارتی دوم → ماشینکاری تکمیل → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
مشخصات فنی
ساختار مواد
متشکل از لوله های باله مارپیچی، سرهای ورودی و خروجی، خم، قاب و سایر وسایل کمکی است.
ترتیب ساختار
در ردیف / ترتیب پلکانی.
عملکرد
(1) اکونومایزر یک سیستم تولید بخار مانند دیگ بخار است.هنگامی که گاز خروجی از سیلندر موتور از طریق دریچه اگزوز تخلیه می شود، برای تولید بخار با گرم کردن آب به دیگ می رود.
(2) پس از عبور آن گاز از اکونومایزر، دمای باقیمانده گاز خروجی آب در اکونومایزر گرم می شود.این به تولید بخار کمک می کند و باعث بهبود راندمان و صرفه جویی در مصرف سوخت می شود
(3) یک اکونومایزر از گرمای اتلاف خروجی دیگ بخار استفاده می کند، که در غیر این صورت در اتمسفر از بین می رود تا (در بیشتر موارد) آب تغذیه را به دیگ پیش گرم کند. این کار راندمان دیگ بخار را بهبود می بخشد و هزینه سوخت را کاهش می دهد.
تنوع
اکونومایزر دیگ بخار
| 1 | HDB اکونومایزرهایی را برای دیگ های برق تولید می کند که شامل دیگ های سوخت زغال سنگ، چوب، نفت یا سایر سوخت های جامد برای تولید برق از بخار فشار بالا دیگ می باشد. |
| 2 | این اکونومایزرها معمولاً در قسمت پشتی دیگ قرار دارند و با لوله هایی که به صورت افقی کار می کنند جهت گیری می کنند. |
| 3 | لوله های برهنه معمولاً برای به حداقل رساندن رسوب خاکستر مورد استفاده قرار می گیرند، اما برخی از OEM دیگ بخار، اکونومایزرهای خود را با لوله های پره دار، مارپیچ یا باله بلند طراحی می کنند. |
| 4 | HDB می تواند المان های اکونومایزر را با لوله های لخت، مارپیچ باله دار یا باله بلند تولید کند، و اگر ترجیح می دهید، واحد خود را مجدداً به یکی از انواع لوله های دیگر طراحی کنید.HDB همچنین میتواند هدرهای جایگزین را برای همه اکونومایزرهای دیگ بخار بسازد. |
اکونومایزر پکیج بویلر
| 1 | HDB دارای قابلیتهای منحصربهفردی در تولید است که مهندسان Optimus هنگام طراحی اکونومایزرهای کارخانه اسید سولفوریک و سوپرهیترها از آن نهایت استفاده را میبرند. |
| 2 | اغلب این اجازه می دهد تا واحدهای Optimus برای راندمان انتقال حرارت بالاتر پیکربندی شوند که منجر به کاهش نیاز به مساحت سطح و در نتیجه یک محصول با قیمت پایین تر می شود. |
| 3 | HDB از قابلیت های خود در محل برای پره زدن و خم کردن لوله ها، ماشینکاری و ساخت هدرها، سوراخ کردن صفحات لوله، برش و آماده سازی تمام مواد پوششی، و انجام تمام جوش های قسمت تحت فشار و پوشش استفاده می کند. |
| 4 | این امر به HDB کنترل بیشتری بر ترتیب و برنامه زمانبندی تولید میدهد که به ما کمک کرده تا به رکورد قابل توجهی از عملکرد تحویل به موقع دست یابیم. |
اکونومایزر HRSG
| 1 | اکونومایزرهای ماژول های HRSG امروزی با فینت تیوب هایی که به صورت عمودی آویزان می شوند پیکربندی شده اند.HDB تقریباً برای همه شرکتهای OEM HRSG کویلهای اکونومایزر ساخته است و ویژگیهای منحصربهفرد هر کدام را درک میکند. |
| 2 | در بسیاری از موارد، شرکتها مایلند اکونومایزرهای خود را از فولاد کربنی ساده به مواد آلیاژی ارتقا دهند تا در برابر خوردگی تسریعشده جریان (FAC) در داخل هدرها و خمیدگیهای لوله مقاومت کنند. |
| 3 | HDB یک فروشگاه یک مرحله ای برای ساخت اکونومایزر است زیرا ما تمام مواد را آماده می کنیم و تمام قطعات تحت فشار و جوشکاری اتصال را انجام می دهیم، از پره زدن لوله های لوله، ساخت هدرها و مونتاژ بسته سیم پیچ. |
معیارهای ساخت و پذیرش
| · | JB/T6512 "دیگ با مقاومت در برابر فرکانس بالا جوشکاری لوله پره مارپیچ شرایط تکنولوژی ساخت" |
| · | HG/T3181 "لوله باله مارپیچی جوشکاری با مقاومت فرکانس بالا" |
| · | JB/T6511 "شرایط فنی آزمایش لوله پره دار مارپیچی." |
| · | JB1611 "شرایط مونتاژ جعبه یال لوله دیگ بخار" |
| · | JB/T1612 "شرایط تحت فشار دیگ." |
| · | JB16I3 "شرایط جوشکاری قطعات فشار دیگ." |
*توجه: بویلر HD می تواند نوع خاصی از اکونومایزر را با توجه به نیاز مشتری سفارشی کند.
مبدل های حرارتی داخلی
1. همچنین ممکن است با سوپرگرم کردن گاز که از اواپراتور خارج می شود و به سمت کمپرسور گاز می رود، خنک سازی فرعی ایجاد شود.
2. این سیستم ها گرما را از خط مایع خارج می کنند اما مکش کمپرسور گاز را گرم می کنند.
3. این یک راه حل بسیار رایج برای اطمینان از رسیدن گاز به کمپرسور و رسیدن مایع به شیر است.
4. همچنین اجازه حداکثر استفاده از مبدل حرارتی را می دهد، زیرا بخشی از مبدل های حرارتی مورد استفاده برای تغییر دمای سیال را به حداقل می رساند و حجمی را که در آن مبرد فاز خود را تغییر می دهد، به حداکثر می رساند.
نکات برجسته محصول
دستگاه های تبادل حرارتی اکونومایزر گاز دودکش استاندارد ASME کم / فشار بالا با لوله پره دار مقدمه اکونومایزرها همچنین پتانسیل شوک حرارتی و نوسانات شدید دمای آب را با ورود آب تغذیه به درام یا دیواره های آبی کاهش می دهند.مقررات زیست محیطی سختگیرانه فزاینده ای که اکسیدهای نیتروژن و انتشار دی اکسید گوگرد ...
