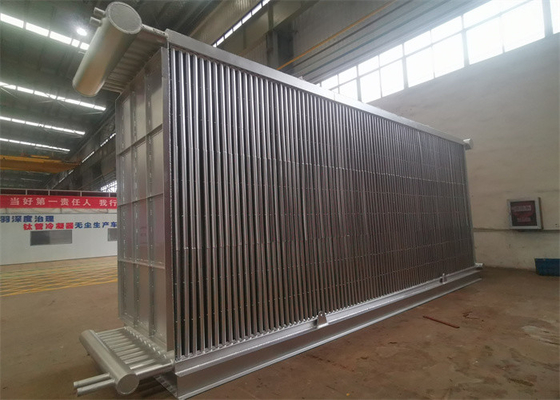

اکونومایزر دیگ بخار گاز سوخت فولاد کربن در تبادل حرارتی نیروگاه

اکونومایزر دیگ بخار گاز سوخت فولاد کربن با کارایی بالا در تبادل حرارتی نیروگاه

مشخصات سریع جزئیات

اکونومایزر گاز دودکش دارای مزایای زیادی است، تأثیر بر گرمای گاز دودکش، انتقال به محیط با دمای پایین، به طوری که برای کاهش دمای اگزوز، کاهش اتلاف دود داغ، برخی از تولیدکنندگان از گازهای دودکش حرارتی با دمای بالا و مبدل حرارتی هوا استفاده می کنند. , بازیابی هوا ما می توانیم به عنوان یک پیش گرم کننده هوا استفاده کنیم که برای کاهش مصرف سوخت زغال سنگ استفاده می شود.

اکونومایزر دیگ یک وسیله مکانیکی ضروری برای دیگ های بخار زغال سنگ است و در دودکش دیگ قرار دارد، جایی که گرما از گاز دودکش گرفته می شود تا ورودی آب سرد را از قبل گرم کند یا آب تغذیه دیگ بخار را گرم کند.اکونومایزرهای ما عموماً از 20 لوله دیگ فشار کم و متوسط، لوله های فولادی بدون درز 20G یا لوله های فولادی درجه ASME ساخته شده اند.دمای گاز دودکش را کاهش می‌دهد و بازیابی گرما را به حداکثر می‌رساند تا به مشتریان در کاهش هزینه‌های سوخت کمک کند.هنگام ورود به درام بخار، دمای آب تغذیه پس از گرم شدن با استفاده از اکونومایزر افزایش می یابد.تنش حرارتی ناشی از اختلاف دما بین دیواره درام بخار و آب تغذیه کاهش می‌یابد که باعث کاهش انقباض و تورم در درام بخار می‌شود.اکونومایزر ما جایگزینی عالی و کم هزینه برای لوله های دیواری آب دیگ بخار با دمای بالا است، بنابراین هزینه های ساخت دیگ های بخار زغال سنگ را کاهش می دهد.

(1) اکونومایزر یک سیستم تولید بخار مانند دیگ بخار است.هنگامی که گاز خروجی از سیلندر موتور از طریق دریچه اگزوز تخلیه می شود، برای تولید بخار با گرم کردن آب به دیگ می رود.

(2) پس از عبور آن گاز از اکونومایزر، دمای باقیمانده گاز خروجی آب در اکونومایزر گرم می شود.این به تولید بخار کمک می کند و باعث بهبود راندمان و صرفه جویی در مصرف سوخت می شود

(3) یک اکونومایزر از گرمای اتلاف خروجی دیگ بخار استفاده می کند، که در غیر این صورت در اتمسفر از بین می رود تا (در بیشتر موارد) آب تغذیه را به دیگ پیش گرم کند. این کار راندمان دیگ بخار را بهبود می بخشد و هزینه سوخت را کاهش می دهد.

مزیت رقابتی

1. صرفه جویی در سوخت: پس از اینکه گاز سوخت با دمای بالا آزاد شده توسط احتراق سوخت به لوله دیواری آب دیگ بخار، سوپرهیتر و بخاری مجدد منتقل می شود، دما بسیار بالا است، اکونومایزر آن را برای جلوگیری از اتلاف گرما ایده آل می کند.اکونومایزر واقع در دودکش دیگ، دمای گاز دودکش را کاهش می‌دهد و بازیابی حرارت را به حداکثر می‌رساند تا هزینه‌های سوخت مشتری را کاهش دهد.

2.بهبود شرایط کار درام بخار بویلر: هنگام ورود به درام بخار، دمای آب تغذیه پس از گرم شدن با استفاده از اکونومایزر افزایش می یابد.تنش حرارتی ناشی از اختلاف دما بین دیواره درام بخار و آب تغذیه کاهش می‌یابد، در نتیجه انقباض و تورم درام بخار کاهش می‌یابد و عمر مفید آن افزایش می‌یابد.

3-کاهش هزینه دیگ های بخار زغال سنگ: آب در اکونومایزر دیگ بخار ساخته شده با مواد درجه حرارت پایین گرم می شود.این باعث می‌شود که اکونومایزر جایگزینی کم‌هزینه برای لوله‌های دیواری آب دیگ بخار با دمای بالا باشد و هزینه‌های کلی تولید دیگ را کاهش دهد.

اکونومایزرها باید بر اساس حجم گاز دودکش، دمای آن، حداکثر افت فشار مجاز از طریق پشته، نوع سوختی که در دیگ بخار استفاده می شود و مقدار انرژی مورد نیاز برای بازیابی اندازه گیری شوند.اکونومایزرهایی که فقط برای گاز طبیعی طراحی شده‌اند، در صورت نصب روی دیگ‌های زغال‌سنگ احتمالاً وصل می‌شوند و در صورت نصب روی دیگ‌های نفتی با خطر خوردگی بیشتری مواجه خواهند شد.برخی از واحدها برای نگه داشتن گازهای دودکش بالاتر از دمای تراکم طراحی شده اند و برخی دیگر از موادی ساخته شده اند که در برابر اثر خورنده گازهای دودکش متراکم مقاومت می کنند.

مولفه های

*توجه: بویلر HD می تواند نوع خاصی از اکونومایزر را با توجه به نیاز مشتری سفارشی کند.

مبدل های حرارتی داخلی

1.Subcooling همچنین ممکن است با سوپرگرم کردن گاز خروجی از اواپراتور و رفتن به کمپرسور گاز ایجاد شود.

2. این سیستم ها گرما را از خط مایع خارج می کنند اما مکش کمپرسور گاز را گرم می کنند.

3. این یک راه حل بسیار رایج برای اطمینان از رسیدن گاز به کمپرسور و رسیدن مایع به شیر است.

4. همچنین اجازه حداکثر استفاده از مبدل حرارتی را می دهد، زیرا بخشی از مبدل های حرارتی مورد استفاده برای تغییر دمای سیال را به حداقل می رساند و حجمی را که در آن مبرد فاز خود را تغییر می دهد، به حداکثر می رساند.
