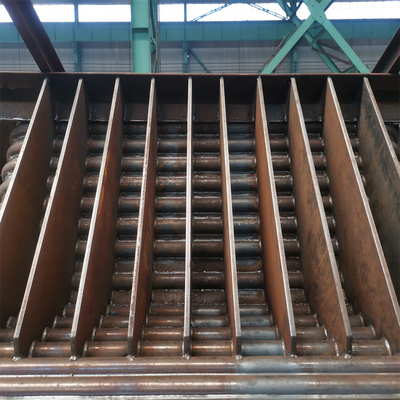

دیواره غشایی دیگ بخار سطح گرمایش نیروگاه فشار قوی جوش آرگون

دیواره غشایی دیگ بخار سطح گرمایش نیروگاه فشار قوی جوش آرگون

دیواره غشایی دیگ بخار سطح گرمایش نیروگاه فشار قوی جوش آرگون
Heating Surface Boiler Membrane Wall Argon Arc Welding High Pressure Power Plant
دیواره غشایی دیگ بخار سطح گرمایش نیروگاه فشار قوی جوش آرگون
جزئیات محصول:
محل منبع: Zhangjiagang، چین
نام تجاری: HD BOILER
گواهی: ISO9001 , SGS , TUV , ASME , EN
شماره مدل: دیوار کوره
پرداخت:
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: Negotiable
جزئیات بسته بندی: پکیج فریم آهنی
زمان تحویل: 50 روز
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 500 تن در ماه
مخاطب
توضیحات محصول جزئیات
فشار: فشار بالا ساختار: لوله آتش / آب
سوخت: زغال سنگ / گاز / زغال سنگ / گرمای آب نام محصول: دیوارهای آب دیگ بخار
محدوده برنامه های کاربردی: صنعتی / نیروگاه NDE: 100٪ PT، 100 RT، 100٪ UT
برجسته:

دیوار غشایی بویلر قوس آرگون

,

دیوارهای آب دیگ جوشکاری قوس الکتریکی

,

سطح گرمایش دیوار غشایی بویلر

دیوار غشایی دیگ بخار سطح گرمایش نیروگاه فشار قوی جوش قوسی آرگون





دیواره آب غشایی شرح


دیواره آب غشایی یک ساختار هواگیر است که از لوله ها و باله ها تشکیل شده است. مزایای آن نشت کمتر هوا در کوره است.می تواند از دیواره لوله کشی، بار کمتر بر روی سازه فولادی و هزینه کمتر دیگ استفاده کند.آسان برای استفاده ساختار تعلیق و بهبود سیستم انبساط حرارتی، مناسب برای تولید مکانیزه در مقیاس بزرگ، نرخ مونتاژ بالا، ظرفیت ذخیره حرارت کم و کوتاه شدن زمان روشن شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیواره آب غشایی اغلب در بویلرهای با ظرفیت بالا، دمای بالا و فشار بالا استفاده می شود.

دیواره غشایی دیگ بخار سطح گرمایش نیروگاه فشار قوی جوش آرگون 0

با توجه به فرآیند تولید مختلف، دیواره آب غشایی را می توان به سه نوع تقسیم کرد (شکل 1 را ببینید): 1. لوله های پره های نورد شده در ردیف ها جوش داده می شوند، با حجم کار جوشکاری کمتر، اما لوله های پره گران هستند.2. لوله لخت و باله (فولاد مسطح) در ردیف ها جوش داده می شوند که هزینه مواد پایینی دارد و به راحتی می تواند نیازهای زمین های مختلف را برآورده کند، اما فولاد تخت به تجهیزات تکمیلی و دقت بالایی نیاز دارد. 3. جوشکاری فیوژن لوله لخت، باله های بین لوله ها با پر کردن سیم جوش شکل می گیرند که بیشتر برای گام کوچک بین لوله ها استفاده می شود.گام بین لوله های دیواره آب غشایی به عواملی مانند فشار دیگ و بار حرارتی کوره مربوط می شود، معمولا s/d 1.2-1.5 است.



سطح گرمایش چیده شده بر روی دیواره داخلی کوره عمدتاً توسط آب خنک می شود که به آن دیواره آب می گویند.این سطح اصلی گرمایش تبخیر دیگ نیروگاه است.وظایف اصلی دیوار آب عبارتند از:

(1) جذب گرمای تابشی در کوره، گرم کردن آب به بخار اشباع.

(2) محافظت از دیواره کوره، ساده سازی ساختار دیواره کوره، کاهش وزن دیواره کوره، که عمدتا به دلیل جذب گرمای تابشی در دیواره آب کوره است، به طوری که دمای دیواره کوره کاهش؛

(3) جذب گرما در کوره، گاز دودکش خنک شده تا دمای مجاز خروجی کوره، که برای کاهش سرباره در کوره و جلوگیری از سرباره شدن در خروجی کوره مفید است.

(4) دیواره آب گرمای تابشی را در دمای بالا در کوره جذب می کند و اثر انتقال حرارت خوبی دارد، بنابراین می تواند مصرف فولاد دیگ بخار و هزینه دیگ بخار را کاهش دهد.



مزایای


1. اطمینان از آب بندی دیواره کوره و کاهش نشت هوا در محفظه احتراق.

2. تحقق خنک کننده کامل آب محفظه احتراق، که برای جلوگیری از تشکیل کک در مورد احتراق شدید مفید است.

3. ظرفیت کوچک ذخیره سازی حرارت، گرم کردن سریع محفظه احتراق و خنک کننده سریع، می تواند زمان خنک کننده شروع و توقف دیگ بخار را کوتاه کند.

4. استفاده از دیوار کوره لوله مناسب است که بار قاب دیگ را بسیار کاهش می دهد و برای تعلیق راحت است.

5. در مقایسه با لوله نوری، ظرفیت جذب حرارت لوله بهبود یافته است.

6. درجه پیش ترکیبی اجزای دیگ بهبود یافته است، که راحت است و حجم کار نصب را کاهش می دهد.



مشخصات دیواره آب غشایی




نام پانل آب غشایی
مواد فولاد کربن، آلیاژ، فولاد ضد زنگ
اندازه لوله Φ38 - 76 میلی متر، سفارشی
استاندارد ISO، ASME
مدل مطالعه کرد
کاربرد قابل نصب در اطراف محفظه احتراق دیگ بخار



کارگاه پانل واتروال



دیواره غشایی دیگ بخار سطح گرمایش نیروگاه فشار قوی جوش آرگون 1



توجه داشته باشید



1 کنترل نفوذ جوش برای ارضای الزامات مکانیکی و انتقال حرارت کنترل تغییر شکل تا تلورانس های قابل قبول.
2 پانل ها معمولاً پس از جوشکاری و عملیات حرارتی نیاز به صاف کردن در کارگاه دارند، سؤالی که باید پاسخ داده شود این است که آیا کارگاه می تواند تحمل ابعادی مورد نیاز را برای نصب موفقیت آمیز در سایت برآورده کند؟
3 آیا می‌توان از روش‌های رسیدگی موجود در فروشگاه بدون اضافه کردن کنترل‌های بیش از حد که هزینه و زمان‌بندی را اضافه می‌کند، استفاده کرد.
4 اهمیت پیش گرم کردن و نگهداری آن از طریق فرآیند جوشکاری می تواند باعث تعدادی از مسائل مربوط به کار و پردازش کارگاهی شود که به طور قابل ملاحظه ای هزینه را افزایش می دهد.




کنترل کیفیت


1. مساحت ساخت 200000 متر مربع

2. 150 مهندس

3. 400 جوشکار کد شده

4. 60 بازرس دارای مجوز (مدرسان سطح III NDT)

5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار

6. سیستم کیفیت ISO 9001:2008

7. گواهینامه ASME دیگ های برق

8. مجوز تمبر ASME 'S','U' و NB

دیواره غشایی دیگ بخار سطح گرمایش نیروگاه فشار قوی جوش آرگون 2



معرفی شرکت


تاسیس در سال 1985، Zhangjiagang Hua Dong Boiler Co., Ltd. (تجارت به عنوان دیگ بخار HD)، نیروگاه تولید می کند.صنعتی؛گرمای هدر رفته؛سوزاندن زباله؛زیست توده؛حامل حرارت آلی و دیگهای بخار برقی.دیگ HD همراه با طیف گسترده ای از سطوح گرمایشی، خدمات منحصر به فردی از جمله طراحی دیگ بخار، ساخت، نصب، نگهداری و تعویض قطعات تحت فشار بویلر را به بازار ارائه می کند.
