محل منبع: | چین |
نام تجاری: | HD Boiler |
گواهی: | ASME, ISO9001, EN |
شماره مدل: | سوپرهیتر |
مقدار حداقل تعداد سفارش: | 100 عدد |
---|---|
قیمت: | 2,000 - 5,000 USD per pc |
جزئیات بسته بندی: | بسته بندی شایسته دریا برای صادرات با قاب آهنی |
زمان تحویل: | ظرف 90 روز پس از دریافت پیش پرداخت یا L/C |
شرایط پرداخت: | T/T، L/C در دید |
قابلیت ارائه: | حدود 1000 تن در ماه |
تایپ کنید: | گردش طبیعی | کاربرد: | تعمیر و نگهداری دیگ بخار، لوله دیگ بخار، المنت حرارتی |
---|---|---|---|
مواد: | فولاد ضد زنگ | استفاده: | صنعتی، نیروگاه، دیگ بخار نیروگاه حرارتی/ایستگاه |
رنگ: | سفارشی | سوخت: | زیست توده، زباله |
وضعیت: | جدید | سبک: | افقی و عمودی |
برجسته: | سوپرهیتر و بخاری جوش ضد زنگ,سوپرهیتر و گرم کن صنعتی فولاد ضد زنگ,لوله سرپانتین فولاد کربنی |

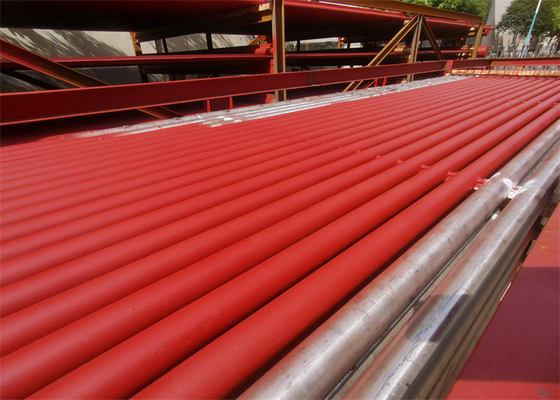

لوله سرپانتین فولاد کربن جوشی ضد زنگ سوپرهیتر و گرم کن استاندارد ASME
سوپرهیتر و گرم کن
سوپرهیترها یکی از مهم ترین قطعات ساپر دیگ هستند که باعث افزایش راندمان حرارتی می شوند.سوپر هیتر تابشی دیگ بخار با دمای بالا معمولاً در دیگ بخار نیروگاه فشار قوی اعمال می شود.
در دیگ بخار، نقش سوپر هیتر این است که بخار اشباع شده را تا دمای معینی از بخار سوپرهیت گرم کند تا راندمان نیروگاه افزایش یابد.Repeater اساساً راندمان چرخه نیروگاه حرارتی را بیشتر بهبود می بخشد.
کویل های سوپر هیتر بخار: کویل های سوپر هیتر در دیگ بخار برای تولید بخار اشباع استفاده می شوند.کویل های سوپر هیتر به طور ویژه در بویلرهای نیروگاه استفاده می شود.ما کویل های سوپر هیتر را در گریدهای مختلف فولاد آلیاژی و در لوله های فولادی بدون لکه با یا بدون پشتیبانی و هدر طبق نقشه مشتری تولید می کنیم.
تغییرات در شرایط کار دیگ بخار، مانند سطح بار، تغییر سوخت، تغییر شرایط احتراق و غیره، همگی بر دمای بخار خروجی سوپرهیتر تأثیر میگذارند، بنابراین در دیگهای نیروگاه وسایلی برای تنظیم دمای بخار خروجی دیگ وجود دارد تا دمای بخار خروجی دیگ را ثابت کند. مقدار مشخص شده. وسایلی که معمولاً مورد استفاده قرار می گیرند عبارتند از:
(1) با جت آب یا کاهش دهنده دمای نوع سطح به طور مستقیم دمای بخار را تنظیم کنید.
(2) با مشعل نوسان برای تغییر دمای دود خروجی کوره.
(3) با تنظیم چرخش دود جذب حرارت سوپرهیتر. هنگامی که بار دیگ افزایش می یابد، مقدار افزایش دما ورودی و خروجی بخار سوپرهیتر جریان افزایش می یابد، در حالی که مقدار افزایش دما سوپرهیتر تابشی کاهش می یابد.
دیوار لوله سوپرهیتردر قطعات فشار دیگ بخار تحت بالاترین دما، بنابراین باید از فولاد کم کربن با کیفیت بالا و فولاد آلیاژی کروم مولیبدن مختلف استفاده کنید، در قسمت بالاترین دما گاهی اوقات از فولاد ضد زنگ کروم نیکل آستنیتی نیز استفاده کنید.در عملیات دیگ بخار، اگر دمای خط لوله از حد مجاز دمایی استحکام بادوام، مقاومت خستگی یا اکسیداسیون سطحی ماده بیشتر شود، ترکیدگی خط لوله رخ می دهد.
قطر بیرونی لوله به طور کلی 30 ~ 60 میلی متر است. رایج ترین نوع سوپرهیتر لوله سرپانتین است. دارای مجموعه لوله نسبتا متراکم است که در دمای گاز دودکش 450 ~ 1000 درجه سانتیگراد مرتب شده است، توسط فرسایش عرضی و طولی. گازهای دودکش عمدتاً گرما را به لوله انتقال می دهد و مقداری تشعشع گرما را جذب می کند. سوپرهیتر صفحه نمایش از تعداد زیادی صفحه لوله تشکیل شده است که در قسمت بالایی کوره یا خروجی چیده شده اند، متعلق به تشعشع یا سوپرهیتر نیمه تشعشعی. اولی گرمای تابشی شعله کوره را جذب می کند، در حالی که دومی بخشی از گرمای همرفتی را جذب می کند. در دیگ های نیروگاهی با قدرت بالای 10 مگا پاسکال، عموماً از هر دو نوع صفحه نمایش و سوپرهیتر از نوع لوله سرپانتین برای افزایش جذب حرارت استفاده می شود. سوپرهیتر دیواری که بر روی دیواره داخلی کوره اعمال می شود، سوپرهیتر تابشی است که به ندرت استفاده می شود. سوپرهیتر دیواری در دیگ بخار نیروگاه با ظرفیت بالا برای تشکیل دیواره سقف کوره استفاده می شود.دودکش جابجایی دوم، و مواد عایق در بیرون اعمال می شود تا دیواره کوره سبک را تشکیل دهد.
تفاوت
تایپ کنید | مزایای | معایب | روش حمایتی |
از نوع آویز | 1. پشتیبانی ساختاری محکم | 1. انسداد جریان توسط بخار تغلیظ شده 2. نیاز به یک راه اندازی مجدد آهسته برای پاکسازی آبی که در کف جمع شده است. | از بالا پشتیبانی می شود |
نوع معکوس | 1. تخلیه مناسب بخار تغلیظ شده | 1. عدم استحکام ساختاری، به ویژه در جریان گاز با سرعت بالا | از پایین پشتیبانی می شود |
نوع افقی |
1. زهکشی مناسب 2. استحکام ساختاری خوب. |
1. آنها شعله را مستقیماً مشاهده نمی کنند بنابراین عمدتاً از نوع همرفتی هستند | معمولاً در مجاری گاز عمودی موازی با کوره اصلی پشتیبانی می شود. |
اصل
• اصل سوپرهیتر مشابه لوله های مولد بخار دیگ است.
•گازهای داغ در دمای بالا روی لولههای سوپرهیتر میروند و دمای بخار را افزایش میدهند که بزرگی آن به دمای گاز خروجی بستگی دارد که از سوپرهیتر و سرعت گاز خارج میشود.
کاربرد
استفاده برای گرم کردن بخار اشباع، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.
ارتقاء ظرفیت سوپرهیتر برای افزایش تولید برق
اطلاعات فنی مورد نیاز مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را برای ما ارسال کنید. ما بر اساس آن طراحی خواهیم کرد.
