لوله باله دندانه دار اکونومایزر دیگ نیشکر برای مبدل حرارتی سوپرهیتر
جزئیات محصول
| مواد: | فولاد کربن یا فولاد ضد زنگ، فولاد دیگ بخار، لوله فولادی | سوخت ها: | زغال سنگ |
|---|---|---|---|
| درمان سطحی: | نقاشی شده | ساختار: | افقی و عمودی |
| رنگ: | نیاز مشتری | استفاده: | صنعتی، نیروگاهی، صنعت سوگر... |
| برجسته کردن |
اکونومایزر دیگ نیشکر,اکونومایزر دیگ بخار سوپرهیتر,اکونومایزر دیگ بخار لوله پره دندانه دار |
||
توضیحات محصول

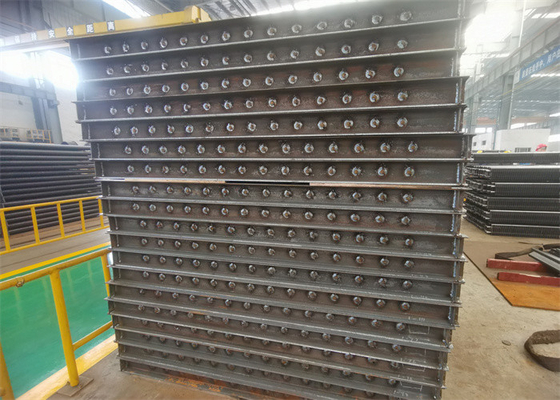

دیگ قند نیشکر لوله باله اسپریال لوله باله دندانه دار برای اکونومایزر بویلر مبدل حرارتی سوپرهیتر
عملکرد اکونومیزر
(1) اکونومایزر یک سیستم تولید بخار مانند دیگ بخار است.هنگامی که گاز خروجی از سیلندر موتور از طریق دریچه اگزوز تخلیه می شود، برای تولید بخار با گرم کردن آب به دیگ می رود.
(2) پس از عبور آن گاز از اکونومایزر، دمای گاز خروجی باقیمانده آب در اکونومایزر گرم می شود.این به تولید بخار کمک می کند و باعث بهبود راندمان و صرفه جویی در مصرف سوخت می شود
(3) یک اکونومایزر از گرمای اتلاف خروجی دیگ استفاده می کند که در غیر این صورت در جو از بین می رود تا (در بیشتر موارد) آب تغذیه را به دیگ پیش گرم کند. این کار راندمان دیگ بخار را بهبود می بخشد و هزینه سوخت را کاهش می دهد.
انواع
سه مرحله از آب تغذیه در دیگ بخار به بخار سوپرهیت گرم می شود: پیش گرم کردن آب تغذیه، تبخیر و فوق گرم.سه مرحله بر روی سه سطح گرمایش مختلف به پایان می رسد.مدار بخار و آب دیگ بخار از سه سطح مختلف گرمایش و همچنین لوله های اتصال آنها تشکیل شده است.اکونومایزرهای بویلر یکی از آنها هستند و تجهیزات مناسب برای پیش گرم کردن آب تغذیه است.بنابراین، این سطح حرارتی با کمترین دما برای سیال کار دیگ در مدار بخار و آب دیگ است.سیال کاری که از این تجهیزات عبور می کند، آب تک فاز (اکونومایزر غیرجوش) است.
دیگ های فشار فوق العاده بیشتر از اکونومایزرهای نوع غیر جوشی استفاده می کنند.به این دلیل که وقتی فشار بیشتر باشد، گرمای نهان تبخیر کاهش مییابد، در حالی که گرمای آب گرم شده بیشتر میشود، بنابراین لازم است مقداری آب برای گرم شدن در پانلهای دیواری آب فرستاده شود تا از سرباره شدن آب جلوگیری شود. سطوح گرمایش خروجی های کوره و داخل کوره ناشی از دمای بیش از حد بالا در کوره ها و گازهای دودکش خروجی است.بنابراین معمولا در دیگ های فشار فوق العاده از اکونومایزرهای نوع غیر جوشی استفاده می شود.
عامل اصلی در نظر گرفتن اینکه کدام نوع اکونومایزر پارامترهای دیگ بخار است.هنگامی که پارامترهای دیگ متفاوت است، نسبت جذب حرارت مورد نیاز در سه مرحله برای گرم کردن سیال کار تفاوت ایجاد می کند.بنابراین ترتیبات مربوط به سه سطح گرمایش نیز باید تغییر کند.برای واحدهای بزرگ با پارامترهای بالا، جذب حرارت تبخیری آنها کمتر است، در حالی که جذب گرمای آب با گرم کردن، جذب گرمای بخار با سوپرگرم کردن، جذب گرما با گرم کردن مجدد بسیار زیاد است.بنابراین، اکونومایزرهای نوع غیرجوش، نوع اصلی بویلرهای واحد فشار بالا هستند.
کارکرد
1. صرفه جویی در سوخت: اکونومایزرها در قسمت عقب دیگ ها قرار می گیرند.این روش می تواند دمای دود و گاز را کاهش داده و در نتیجه در مصرف سوخت صرفه جویی کند.
2. بهبود شرایط کار درام های بخار: به دلیل اکونومایزرها، دمای آب تغذیه هنگام ورود به درام بخار افزایش می یابد.اختلاف دمای بین آب تغذیه و دیواره درام بخار و همچنین تنش حرارتی درام بخار را کاهش می دهد، به طوری که شرایط کار درام های بخار را بهبود می بخشد و عمر مفید را افزایش می دهد.
3-کاهش هزینه ساخت دیگ: برای اینکه آب تغذیه در اکونومایزرهای دیگ بخار گرم می شود.استفاده از قطعات یدکی با دمای پایین به عنوان اکونومایزر بویلر برای جایگزینی برخی از پانل های دیواری آب با دمای بالا با قیمت بالا، هزینه ساخت دیگ ها را کاهش می دهد.
مشخصات فنی
| شرح | اکونومایزر بویلر |
| مواد | فولاد آلیاژی، فولاد کربن، SA210C، SA213T22، و غیره |
| استاندارد مواد | ASTM، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن |
| فرآیند ذوب: | EF+LF + VD |
| روند | مواد← شمش ← نورد گرم/سرد ← عملیات حرارتی (نرمالسازی + معتدلسازی) ← بازرسی ← ماشینکاری خشن ← UT ← دومین عملیات حرارتی ← ماشینکاری تکمیل → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
کنترل کیفیت
1. تست ضربه و گزارش محاسبه مقاومت با اطلاعات مواد کاربردی.
2. گزارش 100% NDT (بازرسی غیر مخرب) صفحه فولادی، لوله و الکترود
3. گزارش بازرسی تست اشعه ایکس، γ و مایع نافذ (درز جوش): برای اطمینان از کیفیت کل دیگ بخار
4. گزارش تست هیدرولیک: از فشار کاری و ایمنی استاندارد اطمینان حاصل کنید
نکات برجسته محصول
دیگ قند نیشکر لوله باله اسپریال لوله باله دندانه دار برای اکونومایزر بویلر مبدل حرارتی سوپرهیتر عملکرد اکونومیزر (1) اکونومایزر یک سیستم تولید بخار مانند دیگ بخار است.هنگامی که گاز خروجی از سیلندر موتور از طریق دریچه اگزوز تخلیه می شود، برای تولید بخار با گرم کردن آب به دیگ می رود. (2) پس از عبور آن ...
