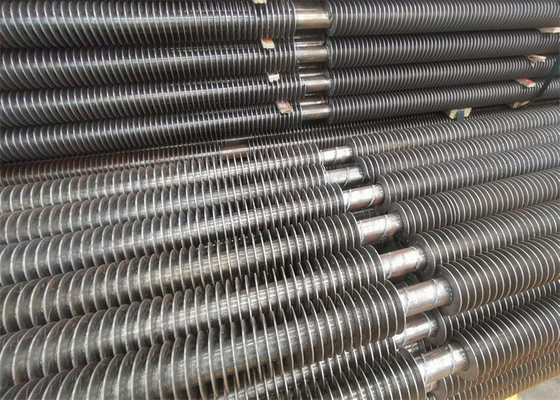

فولاد ضد زنگ مارپیچی لوله پره دیگ بخار صنعتی با راندمان بالا برای تبادل حرارت
جزئیات محصول
| مواد لوله: | SA 210 GR.A1 | مواد باله: | CS |
|---|---|---|---|
| نام محصول: | لوله باله اسپیرال بویلر | بسته بندی: | قاب فولاد |
| کاربرد: | سیستم بویلر و سیستم صنعتی | گواهی: | ISO9001، ASME، EN، SGS |
| برجسته کردن |
لوله پره دیگ بخار صنعتی با راندمان بالا,لوله پره مارپیچی بویلر استنلس استیل,لوله باله اسپیرال بویلر SA 210 |
||
توضیحات محصول
راندمان بالا لوله باله مارپیچی بویلر فولاد ضد زنگ صنعتی برای تبادل حرارت
مقدمه کلی
در حال حاضر، لولههای فولادی پرهدار مارپیچی، بیشتر از نوع سیمپیچ، جوشکاری با فرکانس بالا و لحیم کاری لولههای فولادی پرهدار مارپیچی هستند.لولههای فولادی پرهدار مارپیچی به دلیل عمر طولانی، عملکرد انتقال حرارت پایدار و هر اثر صرفهجویی آشکار، به محصول تجدید سه نوع لوله فولادی پرهدار مارپیچ تبدیل شدهاند.مزایای آنها در جنبه های زیر نشان داده شده است:
1. عمر طولانی، بیش از 3 برابر طولانی تر از سیم پیچ لوله های فولادی پره دار.
2. برش قوسی ریشه و لوله باله و سطح صاف باله ها پدیده انباشته شدن خاکستر، گرفتگی خاکستر و سرباره شدن سایر اشکال لوله های باله را به دلیل تاخوردگی ناهموار ریشه باله کاملاً از بین می برد.
3. فن آوری نورد گرم برای بهبود چگالی، استحکام تسلیم، استحکام کششی و مقاومت در برابر سایش ساختار فلزی مورد شکایت قرار می گیرد.
4. از آنجا که پره و لوله یکپارچه هستند و در نوار مارپیچی توزیع شده اند، ظرفیت تحمل فشار لوله های پره دار مارپیچی انتگرال بیش از 3 برابر لوله فولادی بدون درز با ضخامت و قطر داخلی یکسان است.
5. مقاومت در برابر سایش، که مشکل سایش جدی سطح گرمایش همرفتی دیگ بخار زغال سنگ را به دلیل سرعت باد بالا و غلظت خاکستر بالا (به ویژه دیگ های بستر سیال در گردش) حل می کند.
6. ساختار fin-tube یکپارچه به طور کامل مقاومت حرارتی تماسی را که سایر ساختارهای لوله پره نمی توانند بر آن غلبه کنند، حذف می کند.علاوه بر این، بخش طولی باله ساختار ذوزنقهای است، بنابراین راندمان انتقال حرارت تا حد زیادی بهبود مییابد.
7. تبادل حرارتی سطح منبسط شده باله مارپیچی یکپارچه پذیرفته شده است.در شرایط کاری یکسان، ضریب انتقال حرارت دسته لوله 3.5-5.5 برابر لوله فولادی بدون درز با ضخامت و قطر داخلی یکسان و دو برابر ضریب انتقال حرارت لوله فولادی باله مارپیچ جوش داده شده با همان مشخصات است.
8. باله ها و لوله ها ساختار یکپارچه هستند، بنابراین می توان از آنها در دمای بالا و محیط خشن استفاده کرد.بی ثباتی عملکرد انتقال حرارت ناشی از شل شدن و ریزش باله ها در سایر اشکال لوله های فولادی پره دار وجود نخواهد داشت.
لوله های پره دار مارپیچی به طور گسترده در بازیابی گرما اکونومایزر دیگ بخار، پیش گرم کن هوا و دیگ گرمای اتلاف، و همچنین تجهیزات تبادل حرارت در صنایع شیمیایی، مخازن تحت فشار و سایر زمینه ها استفاده می شود.ظرفیت واحدهای مورد استفاده در بویلرها نیز از کوچک به بزرگ افزایش یافته و روز به روز بر کاربرد آنها افزوده می شود.در حال حاضر، بسیاری از تولید کنندگان حرفه ای در چین می توانند جوشکاری با مقاومت فرکانس بالا، لحیم کاری لوله های باله دار مارپیچی تولید کنند، و تجهیزات تولید و فناوری لوله های پره دار از واردات، هضم و جذب تا توسعه خود توسعه یافته، طراحی و ساخته شده است.کیفیت به الزامات استانداردهای پیشرفته خارجی رسیده است.
مزایای استفاده از لوله های پره دار:
1. منطقه انتقال حرارت در فضای موثر برای بهبود اثر انتقال حرارت افزایش می یابد.
2. کاهش فضای اشغال سطح انتقال حرارت و کاهش حجم آن به ویژه برای دیگ های بارگذاری سریع.
3. کاهش هزینه تجهیزات و بهبود ایمنی تجهیزات.
4. با توجه به کاهش افت فشار سمت آب، هزینه بهره برداری کاهش می یابد.
5. سفتی لوله های پره دار افزایش می یابد و مقاومت لرزه ای لوله بهبود می یابد.
روش ساخت
لوله های پره دار مارپیچی را می توان به روش های مختلفی تولید کرد.در حال حاضر چندین روش اصلی تولید برای لوله های پره دار وجود دارد که در مبدل های حرارتی مانند بویلرها و مخازن تحت فشار استفاده می شود.
لوله پره دار مارپیچی جوشکاری با مقاومت فرکانس بالا
لوله پره دار مارپیچی جوشکاری با مقاومت فرکانس بالا نوعی جریان فرکانس بالا است که به قطعات جوش داده شده وارد می شود.با استفاده از گرمای مقاومتی ایجاد شده توسط جریان از طریق سطح تماس اتصالات جوش داده شده و نواحی مجاور، سطح تماس جوش داده شده می تواند به حالت پلاستیکی ذوب یا نیمه ذوب برسد، سپس فشار مناسب به سطح تماس جوش داده شده وارد می شود تا تکمیل شود. جوشکاری لوله های پره دار
لوله باله دار مارپیچ لحیم کاری شده
لوله پره دار مارپیچ لحیم کاری نوعی پرکننده فلزی با نقطه ذوب کمتر از قسمت جوش داده شده است و سپس دمای لحیم کاری را گرم می کند.هنگامی که قسمت جوش داده شده ذوب نمی شود، ذوب لحیم به خوبی خیس و لحیم می شود و بسته به انبساط و پراکندگی نقطه تماس قطعه جوش داده شده، اتصال لحیم کاری را تشکیل می دهد، بنابراین جوشکاری لوله پره دار مارپیچی تکمیل می شود.
لوله باله دار مارپیچی یکپارچه
لوله پره دار مارپیچی یکپارچه با اکستروژن و بستن لوله جدار ضخیم (لوله بیلت) تحت شرایط گرمایش مداوم با فرکانس متوسط تشکیل می شود و به عنوان جدیدترین روش ساخت لوله پره دار در بازار داخلی شناخته می شود.این توسط یک شرکت داخلی توسعه یافته است و لوله پره دار انتگرال تحقیق و توسعه یافته و همچنین تجهیزات تولید لوله پره دار انتگرال خود ساخته برای ثبت اختراع اعمال شده است.
کنترل کیفیت
| 1 | گزارش تست ضربه و محاسبه مقاومت با اطلاعات مواد کاربردی. |
| 2 | گزارش 100% NDT (بازرسی غیر مخرب) صفحه فولادی، لوله و الکترود. |
| 3 | گزارش بازرسی تست اشعه ایکس، پرتو γ و مایع نافذ (درز جوش): برای اطمینان از کیفیت کل دیگ. |
| 4 | گزارش تست هیدرولیک: از فشار کاری و ایمنی استاندارد اطمینان حاصل کنید. |
معرفی شرکت
تاسیس در سال 1985، Zhangjiagang Hua Dong Boiler Co., Ltd. (تجارت به عنوان دیگ بخار HD)، نیروگاه تولید می کند.صنعتی؛گرمای هدر رفته؛سوزاندن زباله؛زیست توده؛حامل حرارت آلی و دیگهای بخار برقی.دیگ HD همراه با طیف گسترده ای از سطوح گرمایشی، خدمات منحصر به فردی از جمله طراحی دیگ بخار، ساخت، نصب، نگهداری و تعویض قطعات تحت فشار بویلر را به بازار ارائه می کند.
