SA192 سوپرهیتر و بخاری بدون درز فولادی برای آسیاب قند
جزئیات محصول
| نام محصول: | لوله سوپرهیتر | مواد: | فولاد کربنی یا فولاد ضد زنگ |
|---|---|---|---|
| تکنیک: | خم شدن لوله | بسته حمل و نقل: | قاب فولاد |
| گواهی: | ISO9001 , SGS , TUV , ASME , EN | استفاده: | دیگ نیروگاه/ایستگاه حرارتی |
| برجسته کردن |
سوپرهیتر و بخاری SA192,بخاری سوپرهیتر برای آسیاب قند,بخاری بدون درز سوپرهیتر فولادی |
||
توضیحات محصول

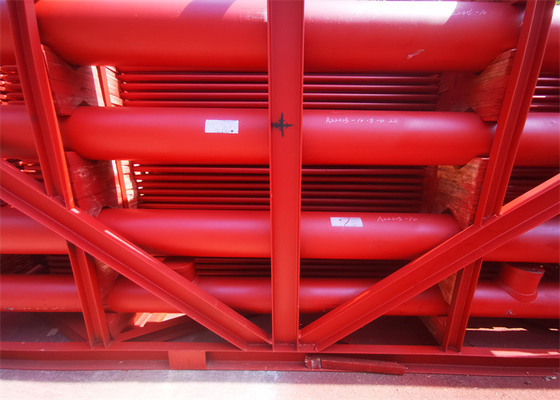

سوپرهیتر و بخاری مجدد فولادی SA192 بدون درز برای آسیاب قند
استفاده از سوپرهیترها در بویلرهای صنعتی
-
سوپرهیترها در جایی استفاده میشوند که فقط بخار خشک در فرآیند/ماشینهایی مانند توربینها مورد نیاز است.هر گونه رطوبت در بخار در چنین مواردی باعث تخریب یا خوردگی دستگاه می شود و در نتیجه میانگین عمر کاری آن را تحت تأثیر قرار می دهد.بنابراین، سوپرهیتر بخار با کیفیت پایین را برای کاربران نهایی به کیفیت بالا تبدیل می کند.
-
گاهی اوقات هنگامی که نیاز به انتقال بخار به مکان های دور داریم، سوپرهیتر نیز مورد نیاز است، زیرا در حین انتقال آن مقداری افت دما وجود دارد.
-
سوپرهیترها را می توان در یک موتور بخار استفاده کرد که در آن بخار خشک مطلق برای جلوگیری از سایش و پارگی قطعات موتور مورد نیاز است.
-
در صورتدیگهای بخار لوله آبگازهای داغ دمای مورد نیاز برای تولید بخار سوپرهیت را فراهم می کنند و سوپرهیتر ممکن است بخشی اضافی از ناحیه کوره باشد.در موارد دیگر، ممکن است به سوپرهیتر با سوخت جداگانه نیاز باشد زیرا گازهای تولید شده در توربین گاز نسبتا خنک هستند.
تولید سوپرهیتر بویلر
سوپرهیترهای ما مطابق با مقررات ASME تولید می شوند.HDB بسته به نوع دیگ بخار و ظرفیت دیگ بخار سوپرهیترهای نوع کویل و پوسته ای تولید می کند.
طراحی سوپرهیترهای نوع کویل معمولاً از سیم پیچ های 180 درجه تشکیل شده است که از طریق هدرهای هر دو طرف جوش داده می شوند.در طرح های نوع کویل بخار در داخل کویل و گازهای دودکش در خارج از کویل قرار دارند.
طراحی سوپرهیترهای پوسته ای معمولاً برای سوپرگرم کردن بخار به صورت الکتریکی با استفاده از عناصر گرمایشی ویژه که در یک پوسته انباشته شده اند و بخار روی عناصر گرمایش جریان می یابد، استفاده می شود.
طراحی پارامترهای سوپرهیترهای صنعتی
-فشار دیگ بخار
-فشار بخار
-نیاز به دما در فرآیند
ترتیب، مشخصات و مواد سوپرهیتر:
ترتیب و مشخصات:
دیگ بخار دارای سوپرهیترهای زیاد و کم است، HS در مجرای گاز دودکش بعد از جداکنندههای سیکلون قرار میگیرد، و LS در شفت عمودی پشتی قرار میگیرد.بخار اشباع شده توسط هشت لوله اتصال بخار اشباع شده φ108×5 روی درام وارد هدرهای محفظه سقف می شود و سپس از طریق لوله های φ 42×4.0 به سوپرهیتر با دمای پایین تر، پس از گرم شدن توسط LS، برای تنظیم دما به دی سوپرهیتر می رود. و سپس از طریق هشت لوله φ108×5 به HS رفته و پس از ورود به هدر خروجی SH از طریق شیر بخار اصلی به توربین بخار فرستاده می شود.
سوپرهیتر LT آرایش متضاد را اتخاذ می کند و سوپرهیتر HT آرایش پایین دستی دارد.جمعآوری و توزیع بخار روش جهت عرض را اتخاذ میکند تا عدم یکنواختی جریان بخار را بهبود بخشد و از گرم شدن کویلهای محلی به دلیل انحراف بخار جلوگیری کند.
مواد:
برای اطمینان از عملکرد ایمنی، سوپرهیتر LT از لوله های فولادی بدون درز SA210 Gr.A1 و سوپرهیتر HT از لوله های فولادی بدون درز SA213 T22 با آلیاژ پایین استفاده می کند.
پارامترهای فنی:
| مواد | فولاد کربنی، فولاد آلیاژی یا فولاد حرارتی بادوام |
| لوله OD | 10-114 میلی متر |
| لوله WT | 0.8 میلی متر - 15 میلی متر |
| ساختار | عمودی یا افقی |
دیگ HD بهترین امکانات کلاس را ارائه می دهد، از جمله
- مساحت ساخت 200000 متر مربع
- 80 مهندس
- 200 عدد جوشکار کد شده
- 30 بازرس دارای مجوز (از جمله مدرسان سطح NDT-llll)
- درجه-Aمجوزهای طراحی و ساخت دیگ بخار (صدور توسط اداره نظارت و بازرسی کیفیت دولتی)
- ISO 90001:2008سیستم کیفیت
- مثل منگواهینامه دیگ بخار
- ASME'S، 'U'وNBمجوز تمبر
