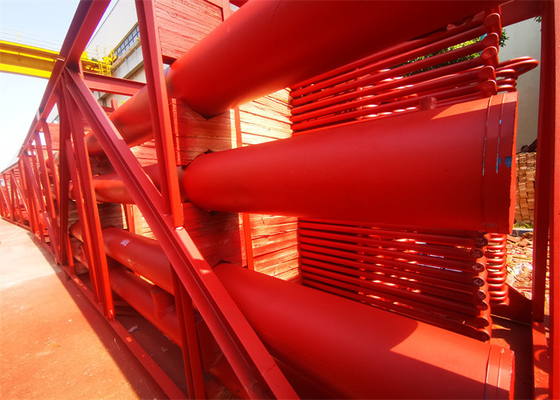

کویل سوپرهیتر فشار بالا SA192 با هدرهای کربن بیوماس فولادی

سوپر هیترها یکی از مهم ترین قطعات ساپر دیگ هستند که باعث افزایش راندمان حرارتی می شوند.سوپر هیتر تابشی دیگ بخار با دمای بالا معمولاً در دیگ بخار نیروگاه فشار قوی اعمال می شود.

در دیگ بخار، نقش سوپر هیتر این است که بخار اشباع شده را تا دمای معینی از بخار سوپرهیت گرم کند تا راندمان نیروگاه افزایش یابد.Repeater اساساً راندمان چرخه نیروگاه حرارتی را بیشتر بهبود می بخشد.

کویل های سوپر هیتر بخار: کویل های سوپر هیتر در دیگ بخار برای تولید بخار اشباع استفاده می شود.کویل های سوپر هیتر به طور ویژه در بویلرهای نیروگاه استفاده می شود.ما کویل های سوپر هیتر را در گریدهای مختلف فولاد آلیاژی و در لوله های فولادی بدون لکه با یا بدون پشتیبانی و هدر طبق نقشه مشتری تولید می کنیم.

عملکرد لوله سوپرهیتر جذب گرما است.لوله فولادی دیگ بدون درز یا لوله فولادی آلیاژی مقاوم در برابر حرارت به شکل مار خم می شود و هر دو انتهای آن به ترتیب به ظروف ورودی و خروجی جوش داده می شود.

قطر بیرونی لوله به طور کلی 30 ~ 60 میلی متر است. رایج ترین نوع سوپرهیتر لوله سرپانتین است. دارای مجموعه لوله نسبتا متراکم است که در دمای گاز دودکش 450 ~ 1000 درجه سانتیگراد مرتب شده است، توسط فرسایش عرضی و طولی. گاز دودکش عمدتاً گرما را به لوله انتقال می دهد و مقداری تابش گرما را جذب می کند. سوپرهیتر از نوع صفحه نمایش از تعداد زیادی صفحه لوله تشکیل شده است که در قسمت بالایی کوره یا خروجی چیده شده اند، متعلق به تشعشع یا سوپرهیتر نیمه تشعشعی. اولی گرمای تشعشعی شعله کوره را جذب می کند، در حالی که دومی بخشی از گرمای همرفتی را جذب می کند. در دیگ بخار بالای 10 مگا پاسکال، عموماً از هر دو نوع صفحه نمایش و سوپرهیتر از نوع لوله سرپانتین برای افزایش جذب حرارت استفاده می شود. سوپرهیتر دیواری که بر روی دیواره داخلی کوره اعمال می شود، سوپرهیتر تابشی است که به ندرت مورد استفاده قرار می گیرد. سوپرهیتر دیواری در دیگ بخار نیروگاه با ظرفیت بالا برای تشکیل دیواره سقف کوره استفاده می شود.دودکش همرفتی دوم، و مواد عایق در بیرون اعمال می شود تا دیواره کوره سبک را تشکیل دهد.
