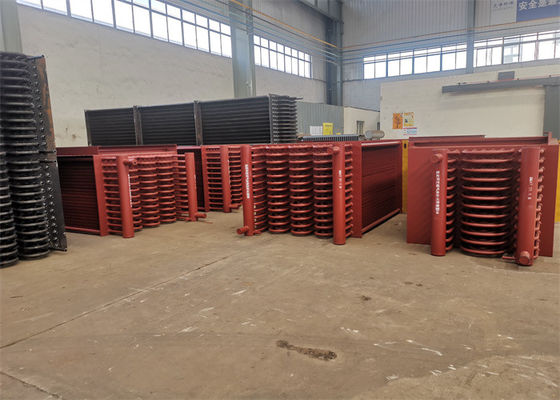

اکونومایزر دیگ بخار CFB لوله باله فولادی گردش طبیعی با سربرگ استاندارد ASME
جزئیات محصول
| مواد: | فولاد کربن | استفاده: | دیگ بخار نیروگاه/CFB |
|---|---|---|---|
| تایپ کنید: | گردش طبیعی | ساختار: | لوله آب گرم / آب |
| خروجی: | آب گرم/بخار | سوخت: | زغال سنگ/گاز/نفت، حرارت آب |
| برجسته کردن |
لوله باله ضد زنگ با گردش طبیعی,اکونومایزر لوله باله ضد زنگ,لوله باله ضد زنگ بویلر CFB |
||
توضیحات محصول
اکونومایزر لوله فولادی SA-106B با چرخش طبیعی با سربرگ استاندارد ASME
عملکردهای اکونومایزر بویلر
سه مرحله از آب تغذیه در دیگ بخار گرم شده به بخار سوپرهیت وجود دارد: پیش گرم کردن آب تغذیه، تبخیر و فوق گرم.سه مرحله بر روی سه سطح گرمایش مختلف به پایان می رسد.مدار بخار و آب دیگ بخار از سه سطح مختلف گرمایش و همچنین لوله های اتصال آنها تشکیل شده است.اکونومایزرهای بویلر یکی از آنها هستند و تجهیزات مناسب برای پیش گرم کردن آب تغذیه است.بنابراین، این سطح گرمایش با کمترین دما برای سیال کار دیگ در مدار بخار و آب دیگ است.سیال کاری که از این تجهیزات عبور می کند آب تک فاز (اکونومایزر غیرجوش) است.
ما می توانیم عملکردهای اکونومایزر را به صورت زیر خلاصه کنیم:
1. صرفه جویی در مصرف سوخت: اکونومایزرها در قسمت عقب دیگ ها قرار می گیرند.این روش می تواند دمای دود و گاز را کاهش داده و در نتیجه در مصرف سوخت صرفه جویی کند.
2. بهبود شرایط کار درام های بخار: به دلیل اکونومایزرها، دمای آب تغذیه هنگام ورود به درام بخار افزایش می یابد.اختلاف دمای بین آب تغذیه و دیواره درام بخار و همچنین تنش حرارتی درام بخار را کاهش می دهد، به طوری که شرایط کار درام های بخار را بهبود می بخشد و عمر مفید را افزایش می دهد.
3.کاهش هزینه ساخت دیگ: برای اینکه آب تغذیه در اکونومایزرهای دیگ گرم می شود.استفاده از قطعات یدکی با دمای پایین به عنوان اکونومایزر بویلر برای جایگزینی برخی از پانل های دیواری آب با دمای بالا با قیمت بالا، هزینه ساخت دیگ ها را کاهش می دهد.
توضیحات محصول
· اکونومایزرهای بویلر از گاز دودکش تخلیه شده مجدداً برای گرم کردن آب تغذیه ورودی به دیگ بخار استفاده می کنند.
· اکونومایزرها که اساساً یک مبدل حرارتی کوچک هستند، عملکرد دیگ را بهبود می بخشند و در عین حال راندمان سوخت را افزایش می دهند.
· با افزایش سریع دمای آب تغذیه از طریق گاز دودکش گرفته شده، اکونومایزرها همچنین بهبود قابل توجهی در تولید بخار و زمان پاسخ ارائه می کنند.
مشخصات فنی
ساختار مواد
متشکل از یک لوله باله مارپیچ، سر ورودی و خروجی، خم، قاب و سایر وسایل کمکی است.
ترتیب ساختار
در ردیف / ترتیب پلکانی.
عملکرد
(1) اکونومایزر یک سیستم تولید بخار مانند دیگ بخار است.هنگامی که گاز خروجی از سیلندر موتور از طریق دریچه اگزوز تخلیه می شود، برای تولید بخار با گرم کردن آب به دیگ می رود.
(2) پس از عبور آن گاز از اکونومایزر، دمای باقیمانده گاز خروجی آب در اکونومایزر گرم می شود.این به تولید بخار کمک می کند و باعث بهبود راندمان و صرفه جویی در مصرف سوخت می شود
(3) یک اکونومایزر از گرمای اتلاف خروجی دیگ بخار استفاده می کند، که در غیر این صورت در اتمسفر از بین می رود تا (در بیشتر موارد) آب تغذیه را به دیگ پیش گرم کند. این کار راندمان دیگ بخار را بهبود می بخشد و هزینه سوخت را کاهش می دهد.
تنوع
اکونومایزر دیگ بخار
| 1 | HDB اکونومایزرهایی را برای دیگ های برق تولید می کند که شامل بویلرهایی می شود که با سوخت زغال سنگ، چوب، نفت یا سایر سوخت های جامد برای تولید برق از بخار فشار بالای دیگ بخار سوخت می شوند. |
| 2 | این اکونومایزرها معمولاً در قسمت پشتی دیگ قرار دارند و با لوله هایی که به صورت افقی کار می کنند جهت گیری می کنند. |
| 3 | لوله های برهنه معمولاً برای به حداقل رساندن رسوب خاکستر مورد استفاده قرار می گیرند، اما برخی OEM های دیگ بخار، اکونومایزرهای خود را با لوله های پره دار، مارپیچ یا باله بلند طراحی می کنند. |
| 4 | HDB می تواند المان های اکونومایزر را با لوله های لخت، مارپیچ باله دار یا باله بلند تولید کند و اگر ترجیح می دهید، واحد خود را مجدداً به یکی از انواع لوله های دیگر طراحی کنید.HDB همچنین میتواند هدرهای جایگزین را برای تمام اکونومایزرهای دیگ بخار بسازد. |
اکونومایزر پکیج بویلر
| 1 | HDB دارای قابلیتهای منحصربهفردی در تولید است که مهندسان Optimus هنگام طراحی اکونومایزرهای کارخانه اسید سولفوریک و سوپرهیترها از آن بهره کامل میبرند. |
| 2 | اغلب این اجازه می دهد تا واحدهای Optimus برای راندمان انتقال حرارت بالاتر پیکربندی شوند که منجر به کاهش نیاز به مساحت سطح و در نتیجه یک محصول با قیمت پایین تر می شود. |
| 3 | HDB از قابلیت های خود در محل برای پره و خم کردن لوله ها، ماشینکاری و ساخت هدرها، سوراخ کردن صفحات لوله، برش و آماده سازی تمام مواد پوششی، و انجام تمام جوش های قسمت تحت فشار و پوشش استفاده می کند. |
| 4 | این امر به HDB کنترل بیشتری بر ترتیب و برنامه زمانبندی تولید میدهد که به ما کمک کرده تا به رکورد قابل توجهی از عملکرد تحویل به موقع دست یابیم. |
اکونومایزر HRSG
| 1 | اکونومایزرهای ماژول های HRSG امروزی با فینت تیوب هایی که به صورت عمودی آویزان هستند پیکربندی شده اند.HDB تقریباً برای تمام شرکتهای OEM HRSG کویلهای اکونومایزر ساخته است و ویژگیهای منحصربهفرد هر کدام را درک میکند. |
| 2 | در بسیاری از موارد، شرکتهای برق تمایل دارند اکونومایزرهای خود را از فولاد کربنی ساده به مواد آلیاژی ارتقا دهند تا در برابر خوردگی تسریعشده جریان (FAC) در داخل هدرها و خمیدگیهای لوله مقاومت کنند. |
| 3 | HDB یک فروشگاه تک مرحله ای برای ساخت اکونومایزر است زیرا ما همه مواد را آماده می کنیم و تمام قطعات تحت فشار و جوشکاری اتصال را انجام می دهیم، از پره زدن لوله های لوله، ساخت هدرها و مونتاژ بسته سیم پیچ. |
معیارهای ساخت و پذیرش
| · | JB/T6512 "دیگ با مقاومت در برابر فرکانس بالا جوشکاری لوله پره مارپیچ شرایط تکنولوژی ساخت" |
| · | HG/T3181 "لوله باله مارپیچی جوشکاری با مقاومت فرکانس بالا" |
| · | JB/T6511 "شرایط فنی آزمایش لوله پره دار مارپیچی." |
| · | JB1611 "شرایط مونتاژ جعبه یال لوله دیگ بخار" |
| · | JB/T1612 "شرایط تحت فشار دیگ." |
| · | JB16I3 "شرایط جوشکاری قطعات فشار دیگ." |
مولفه های
| نام | اکونومایزر |
| مشخصات لوله پره دار | واحد (میلی متر) |
| لوله لخت (od) | 25-165 |
| لوله برهنه (ضخیم) | 2-8 |
| ضخامت های باله دار | 0.6-3.0 |
| ارتفاع باله دار | 5-30 |
| زمین نخ لوله پره دار | 5-30 |
| طول لوله پره دار | ≤12000 |
* توجه: بویلر HD می تواند نوع خاصی از اکونومایزر را با توجه به نیاز مشتری سفارشی کند.
