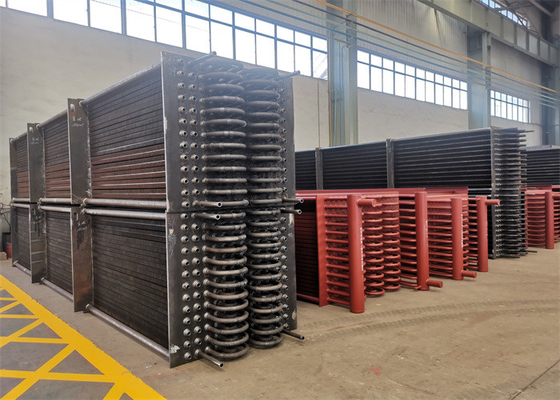

روغن اکونومایزر افقی دیگ SA-106B مونتاژ شده با هدر
جزئیات محصول
| کاربرد: | دیگ نیروگاه، مبدل حرارتی | مواد: | فولاد ضد زنگ، فولاد بویلر، لوله فولادی |
|---|---|---|---|
| سوخت ها: | زغال سنگ، نفت سوز، گاز سوز، زیست توده | درمان سطحی: | نقاشی شده |
| ساختار: | افقی | بندر: | شانگهای، Zhangjiagang |
| برجسته کردن |
اکونومایزر افقی دیگ مونتاژ شده,اکونومایزر بویلر با سربرگ,روغن اکونومایزر بویلر روشن شده |
||
توضیحات محصول
هدرهای 70 دیگ بخار افقی اکونومایزر استاندارد ASME SA-106B مونتاژ شده SA-516
سه مرحله از آب تغذیه در دیگ بخار گرم شده به بخار سوپرهیت وجود دارد: پیش گرم کردن آب تغذیه، تبخیر و فوق گرم.سه مرحله بر روی سه سطح گرمایش مختلف به پایان می رسد.مدار بخار و آب دیگ بخار از سه سطح مختلف گرمایش و همچنین لوله های اتصال آنها تشکیل شده است.اکونومایزرهای بویلر یکی از آنها هستند و تجهیزات مناسب برای پیش گرم کردن آب تغذیه است.بنابراین، این سطح گرمایش با کمترین دما برای سیال کار دیگ در مدار بخار و آب دیگ است.سیال کاری که از این تجهیزات عبور می کند آب تک فاز (اکونومایزر غیرجوش) است.
اکونومایزر انواع
اگر با توجه به گسترش گرمایش سیال کار، اکونومایزرها را می توان به انواع غیرجوش و جوشان تقسیم کرد.
1. اکونومایزرهای جوشان: دمای آب خروجی نه تنها می تواند به دمای بیش از حد برسد، بلکه می تواند مقداری آب را تبخیر کند، نسبت آن حدود 10-15٪ از کل آب خوراک است، در صورت مقاومت در برابر جریان زیاد بیش از 20٪ نیست. به سیال کار
2. اکونومایزرهای غیر جوش: دمای خروجی 20-25 درجه کمتر از نقطه جوش تحت فشار داده شده است.
بیشتر بویلرهای فشار متوسط از اکونومایزرهای نوع جوش استفاده می کنند.زیرا گرمای نهان تبخیر آب در دیگ های فشار متوسط زیاد است و گرمای آب گرم شده اندک است.بنابراین لازم است مقداری آب برای تبخیر شدن در اکونومایزر دیگ بخار فرستاده شود تا از احتراق ناپایدار در کوره ها جلوگیری شود و از افزایش مصرف فلز در سطوح گرمایشی به عنوان سوپرهیتر ناشی از دمای بسیار پایین گاز خروجی جلوگیری شود.علاوه بر این، می تواند به ایفای نقش اقتصاددانان کمک کند.
دیگ های فشار قوی بیشتر از اکونومایزرهای نوع غیر جوشی استفاده می کنند.به این دلیل که وقتی فشار بیشتر می شود، گرمای نهان تبخیر کاهش می یابد، در حالی که گرمای آب گرم شده بیشتر می شود، بنابراین لازم است مقداری آب برای گرم شدن در پانل های دیواری آب فرستاده شود تا از سرباره شدن روی آب جلوگیری شود. سطوح گرمایش خروجی های کوره و داخل کوره ناشی از دمای بیش از حد بالا در کوره ها و گازهای دودکش خروجی است.بنابراین معمولا در دیگ های فشار فوق العاده از اکونومایزرهای نوع غیر جوشی استفاده می شود.
عامل اصلی در نظر گرفتن اینکه کدام نوع اکونومایزر پارامترهای دیگ است.هنگامی که پارامترهای دیگ متفاوت است، نسبت جذب حرارت مورد نیاز در سه مرحله برای گرم کردن سیال کار تفاوت ایجاد می کند.بنابراین ترتیبات مربوط به سه سطح گرمایش نیز باید تغییر کند.برای واحدهای بزرگ با پارامترهای بالا، جذب حرارت تبخیری آنها کمتر است، در حالی که جذب گرمای آب با گرم کردن، جذب گرمای بخار با سوپرگرم کردن، جذب گرما با گرم کردن مجدد بسیار زیاد است.بنابراین، اکونومایزرهای نوع غیرجوش، نوع اصلی دیگ های بخار واحد فشار قوی هستند.
کارکرد
منشأ استفاده از اکونومایزرها گرم کردن آب تغذیه با استفاده از گرمای خروجی گاز دودکش است تا دمای اگزوز کاهش یابد و راندمان دیگ افزایش یابد و در مصرف سوخت صرفه جویی شود که به این نام اکونومایزر گفته می شود.در صورت استفاده از اکونومایزرهای دیگ، آب تغذیه در اینجا قبل از رسیدن به سطح گرمایش تبخیر گرم شده است، بنابراین گرمای جذب شده روی سطح گرمایش تبخیر و همچنین منطقه گرمایش قطعا کاهش می یابد.اکونومایزرهای بویلر در جریان مخالف قرار می گیرند.متوسط دمای سیال کار کمتر از آب سیراب شده است و برای ایجاد شرایط برای اعمال دیواره نازک و لوله های با قطر کم، جریان اجباری اعمال می شود.کل ساختار نیز بسیار محکم است.بنابراین، اختلاف دمای انتقال حرارت و ضریب انتقال حرارت بالاتر از بستهبندی لوله تبخیر همرفتی است که محدوده دمای دود یکسانی دارد.اکونومایزرهای دیگ بخار برای جایگزینی بسته های لوله تبخیر همرفتی می توانند مصرف فلز را تا حد زیادی کاهش دهند.علاوه بر این، آب تغذیه گرم شده به درام بخار می آید، به این ترتیب می توان اختلاف دمای آب و دیواره درام بخار را کاهش داد و در نهایت تنش حرارتی درام بخار را کاهش داد.بنا به دلایل فوق، در حال حاضر اکونومایزر جزء ضروری دیگ ها هستند.بنابراین میتوانیم عملکردهای اکونومایزر را به صورت زیر خلاصه کنیم:
1. صرفه جویی در مصرف سوخت: اکونومایزرها در قسمت عقب دیگ ها قرار می گیرند.این روش می تواند دمای دود و گاز را کاهش داده و در نتیجه در مصرف سوخت صرفه جویی کند.
2. بهبود شرایط کار درام های بخار: به دلیل اکونومایزرها، دمای آب تغذیه هنگام ورود به درام بخار افزایش می یابد.اختلاف دمای بین آب تغذیه و دیواره درام بخار و همچنین تنش حرارتی درام بخار را کاهش می دهد، به طوری که شرایط کار درام های بخار را بهبود می بخشد و عمر مفید را افزایش می دهد.
3.کاهش هزینه ساخت دیگ: برای اینکه آب تغذیه در اکونومایزرهای دیگ گرم می شود.استفاده از قطعات یدکی با دمای پایین به عنوان اکونومایزر بویلر برای جایگزینی برخی از پانل های دیواری آب با دمای بالا با قیمت بالا، هزینه ساخت دیگ ها را کاهش می دهد.
مشخصات فنی
| شرح | اکونومایزر بویلر |
| مواد | فولاد آلیاژی، فولاد کربن، SA210C، SA213T22، و غیره |
| استاندارد مواد | ASTM، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر: 1000 تن |
| فرآیند ذوب: | EF+LF + VD |
| روند | مواد← شمش ← نورد گرم/سرد ← عملیات حرارتی (نرمالسازی + معتدلسازی) ← بازرسی → ماشینکاری خشن → UT ← عملیات حرارتی دوم → ماشینکاری تکمیل → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
کنترل کیفیت
1. تست ضربه و گزارش محاسبه مقاومت با اطلاعات مواد کاربردی.
2. گزارش 100% NDT (بازرسی غیر مخرب) صفحه فولادی، لوله و الکترود
3. گزارش بازرسی تست اشعه ایکس، پرتو γ و مایع نافذ (درز جوش): برای اطمینان از کیفیت کل دیگ بخار
4. گزارش تست هیدرولیک: از فشار کاری و ایمنی استاندارد اطمینان حاصل کنید
نکات برجسته محصول
هدرهای 70 دیگ بخار افقی اکونومایزر استاندارد ASME SA-106B مونتاژ شده SA-516 سه مرحله از آب تغذیه در دیگ بخار گرم شده به بخار سوپرهیت وجود دارد: پیش گرم کردن آب تغذیه، تبخیر و فوق گرم.سه مرحله بر روی سه سطح گرمایش مختلف به پایان می رسد.مدار بخار و آب دیگ بخار از سه سطح مختلف گرمایش و همچنین لوله های ...
