لوله پایه SA192 دیوار غشایی بویلر با سربرگ منیفولد

ASME Standard Base Tube SA192 ساخت دیوار غشایی بویلر با سربرگ منیفولد

معرفی محصول

پانل های دیواری آب سطح اصلی گرمایش دیگ ها هستند که از تعدادی ردیف لوله فولادی تشکیل شده است که در گوشه دیگ چیده شده اند.داخل آن آب یا بخار جاری است و بیرون گرمای شعله در کوره دیگ بخار را می پذیرد و عمدتا گرمای تابشی محصولات احتراق با دمای بالا را در کوره جذب می کند.سیال عامل در آن بالا آمده و در اثر حرارت تبخیر می شود.

نوع اصلی پانل های دیواری آبی که شرکت ما تولید می کند دیوار غشایی است.

دیواره آب غشایی یک ساختار هواگیر است که از لوله ها و باله ها تشکیل شده است. مزایای آن نشت کمتر هوا در کوره است.می تواند از دیواره لوله کشی، بار کمتر بر روی سازه فولادی و هزینه کمتر دیگ استفاده کند.آسان برای استفاده از ساختار تعلیق و بهبود سیستم انبساط حرارتی، مناسب برای تولید مکانیزه در مقیاس بزرگ، نرخ مونتاژ بالا، ظرفیت ذخیره سازی حرارت کم و کوتاه شدن زمان روشن شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیواره آب غشایی اغلب در دیگ های بخار با ظرفیت بالا، دمای بالا و فشار بالا استفاده می شود.

با توجه به فرآیند تولید مختلف، دیواره آب غشایی را می توان به سه نوع تقسیم کرد: 1. لوله های باله نورد شده در ردیف ها جوش داده می شوند، با حجم کار جوشکاری کمتر، اما لوله های پره گران هستند.2. لوله لخت و باله (فولاد مسطح) در ردیف ها جوش داده می شوند که هزینه مواد پایینی دارد و می تواند به راحتی نیازهای زمین های مختلف را برآورده کند، اما فولاد تخت به تجهیزات تکمیلی و دقت بالایی نیاز دارد. لوله ها با پر کردن سیم جوش شکل می گیرند که بیشتر برای گام کوچک بین لوله ها استفاده می شود.گام بین لوله های دیواره آب غشایی به عواملی مانند فشار دیگ و بار حرارتی کوره مربوط می شود، معمولا s/d 1.2-1.5 است.

مشخصات

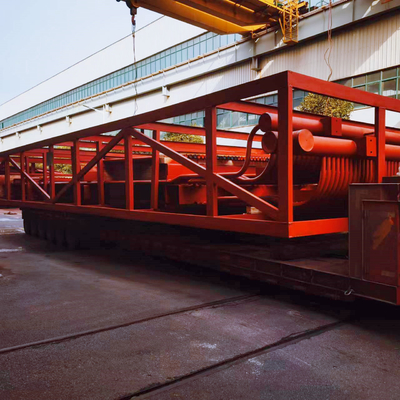

تصاویر بالا دیوارهای غشایی برای یک پروژه پاکستان با جزئیات مشخصات زیر است:
