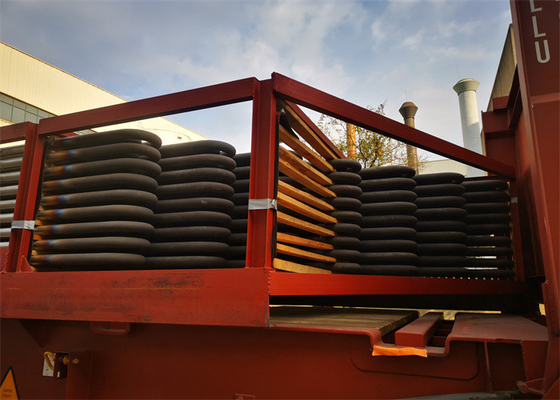

کویل استاندارد سوپرهیتر TP310H ASME برای تعمیر و نگهداری بویلر

مشخصات:

سوپرهیترها یکی از مهمترین قطعات ساپر دیگ هستند که راندمان حرارتی را بهبود می بخشند.سوپر هیتر تابشی دیگ بخار با دمای بالا معمولاً در دیگ بخار نیروگاه فشار قوی اعمال می شود.

در دیگ بخار، نقش سوپر هیتر این است که بخار اشباع شده را تا دمای معینی از بخار سوپرهیت گرم کند تا راندمان نیروگاه افزایش یابد.Repeater اساساً راندمان چرخه نیروگاه حرارتی را بیشتر بهبود می بخشد.

کویل های سوپرهیتر بخار: کویل های سوپر هیتر در دیگ بخار برای تولید بخار اشباع استفاده می شوند.کویل های سوپر هیتر به طور ویژه در بویلرهای نیروگاه استفاده می شود.ما کویل های سوپر هیتر را در گریدهای مختلف فولاد آلیاژی و در لوله های فولادی بدون لکه با یا بدون پشتیبانی و هدر طبق نقشه مشتری تولید می کنیم.

تغییرات در شرایط کار دیگ بخار، مانند سطح بار، تغییر سوخت، تغییر شرایط احتراق و غیره، همگی بر دمای بخار خروجی سوپرهیتر تأثیر می‌گذارند، بنابراین در دیگ‌های نیروگاه وسایلی برای تنظیم دمای بخار خروجی دیگ وجود دارد تا دمای بخار خروجی دیگ را ثابت کند. مقدار مشخص شده. ابزارهای رایج مورد استفاده عبارتند از:

(1) با جت آب یا کاهش دهنده دمای نوع سطح به طور مستقیم دمای بخار را تنظیم کنید.

(2) با مشعل نوسان برای تغییر دمای دود خروجی کوره.

(3) با تنظیم چرخش دود جذب حرارت سوپرهیتر. هنگامی که بار دیگ افزایش می یابد، مقدار افزایش دما ورودی و خروجی بخار سوپرهیتر جریان افزایش می یابد، در حالی که مقدار افزایش دما سوپرهیتر تابشی کاهش می یابد.

دیوار لوله سوپرهیتر در قطعات فشار دیگ بخار تحت بالاترین دما، بنابراین باید از فولاد کم کربن با کیفیت بالا و فولاد آلیاژی کروم مولیبدن مختلف استفاده کنید، در قسمت بالاترین دما گاهی اوقات از فولاد ضد زنگ کروم نیکل آستنیتی نیز استفاده کنید.در عملیات دیگ بخار، اگر دمای خط لوله از حد مجاز دمایی استحکام بادوام، مقاومت خستگی یا اکسیداسیون سطحی ماده بیشتر شود، ترکیدگی خط لوله رخ می دهد.

قطر بیرونی لوله به طور کلی 30 ~ 60 میلی متر است. رایج ترین نوع سوپرهیتر لوله سرپانتین است. دارای مجموعه لوله نسبتا متراکم است که در دمای گاز دودکش 450 ~ 1000 درجه سانتیگراد مرتب شده است، توسط فرسایش عرضی و طولی. گاز دودکش عمدتاً گرما را به لوله انتقال می دهد و مقداری تابش گرما را جذب می کند. سوپرهیتر از نوع صفحه نمایش از تعداد زیادی صفحه لوله تشکیل شده است که در قسمت بالایی کوره یا خروجی چیده شده اند، متعلق به تشعشع یا سوپرهیتر نیمه تشعشعی. اولی گرمای تشعشعی شعله کوره را جذب می کند، در حالی که دومی بخشی از گرمای همرفتی را جذب می کند. در دیگ بخار بالای 10 مگا پاسکال، عموماً از هر دو نوع صفحه نمایش و سوپرهیتر از نوع لوله سرپانتین برای افزایش جذب حرارت استفاده می شود. سوپرهیتر دیواری که بر روی دیواره داخلی کوره اعمال می شود، سوپرهیتر تابشی است که به ندرت مورد استفاده قرار می گیرد. سوپرهیتر دیواری در دیگ بخار نیروگاه با ظرفیت بالا برای تشکیل دیواره سقف کوره استفاده می شود.دودکش همرفتی دوم، و مواد عایق در بیرون اعمال می شود تا دیواره کوره سبک را تشکیل دهد.

تفاوت

اصل

• اصل سوپرهیتر مشابه لوله های مولد بخار دیگ می باشد.

• گازهای داغ در دمای بالا از لوله های سوپرهیتر عبور می کنند و دمای بخار را افزایش می دهند که بزرگی آن به دمای گاز خروجی بستگی دارد که از سوپرهیتر و سرعت گاز خارج می شود.

کاربرد

برای گرم کردن بخار اشباع استفاده کنید، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقای ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز، مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را برای ما ارسال کنید. ما بر اساس آن طراحی خواهیم کرد.
