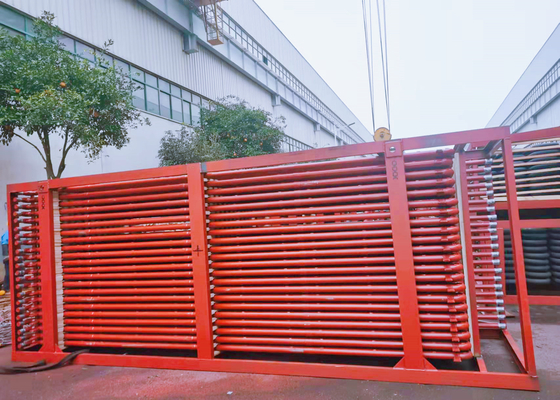

اکونومایزر دیگ بخار ASME SA210M-A1 با وزن 25 تن برای نیروگاه

اکونومایزر بویلر نوعی مبدل حرارتی برای گرم کردن آب تغذیه با استفاده از گرمای گاز دودکش است.گاز دودکشی که از لوله بیرون می آید، با جریان متقاطع بالا و پایین است که بسته لوله را تمیز می کند و گرما را به دیواره لوله منتقل می کند.آب از پایین به بالا جریان دارد و گرما را از دیواره لوله جذب می کند و دمای آن بالا می رود.به این ترتیب نه تنها می تواند انتقال حرارت خلاف جریان برای صرفه جویی در مصرف فلز باشد، بلکه برای جریان آب/بخار و خروج اگزوز و همچنین کاهش خوردگی خوب است.یکی دیگر، این روش برای تمیز کردن گرد و غبار به خوبی کار می کند.

کارکرد

منشأ استفاده از اکونومایزرها گرم کردن آب تغذیه با استفاده از گرمای خروجی گاز دودکش است تا دمای اگزوز کاهش یابد و راندمان دیگ افزایش یابد و در مصرف سوخت صرفه جویی شود که به این نام اکونومایزر گفته می شود.در صورت استفاده از اکونومایزرهای دیگ، آب تغذیه در اینجا قبل از رسیدن به سطح گرمایش تبخیر گرم شده است، بنابراین گرمای جذب شده روی سطح گرمایش تبخیر و همچنین منطقه گرمایش قطعا کاهش می یابد.اکونومایزرهای بویلر در جریان مخالف قرار می گیرند.متوسط ​​دمای سیال کار کمتر از آب سیراب شده است و برای ایجاد شرایط برای اعمال دیواره نازک و لوله های با قطر کم، جریان اجباری اعمال می شود.کل ساختار نیز بسیار محکم است.بنابراین، اختلاف دمای انتقال حرارت و ضریب انتقال حرارت بالاتر از بسته‌بندی لوله تبخیر همرفتی است که محدوده دمای دود یکسانی دارد.اکونومایزرهای دیگ بخار برای جایگزینی بسته های لوله تبخیر همرفتی می توانند مصرف فلز را تا حد زیادی کاهش دهند.علاوه بر این، آب تغذیه گرم شده به درام بخار می آید، به این ترتیب می تواند اختلاف دمای آب و دیواره درام بخار را کاهش دهد و در نهایت تنش حرارتی درام بخار را کاهش دهد.بنا به دلایل فوق، در حال حاضر اکونومایزر جزء ضروری دیگ ها هستند.

مشخصات فنی
