مبدل حرارتی دیگ بخار کربن فولادی سوپرهیتر 8000 میلی متر طول برای CFB
جزئیات محصول
| مواد: | SA213-TP321H | طول: | 8000 میلی متر |
|---|---|---|---|
| مشخصات: | OD = 38، ضخامت = 6 میلی متر | PWHT: | راه حل درمان |
| بیضی: | کمتر از 15% | کاهش ضخامت: | کمتر از 15% |
| نام محصول: | سوپرهیتر و گرم کن | استفاده: | نیروگاه، دیگ بخار نیروگاه حرارتی |
| برجسته کردن |
سوپرهیتر بویلر برای CFB,سوپرهیتر دیگ بخار 8000 میلی متر,سوپرهیتر مبدل حرارتی 8000 میلی متر |
||
توضیحات محصول
مبدل حرارتی سوپرهیتر و بخاری دیگ کربن فولادی کربن برای CFB
شرح
سوپرهیتر بخار یک مبدل حرارتی از نوع سیم پیچی است که برای تولید بخار فوق گرم یا تبدیل بخار مرطوب به بخار خشک تولید شده توسط دیگ استفاده می شود.با دیگ بخار تفاوت دارد به گونه ای که دیگ از گرمای محسوس و همچنین گرمای نهان برای تبدیل آب به بخار استفاده می کند در حالی که سوپرهیتر فقط از گرمای معقول برای سوپرگرم کردن بخار برای افزایش آنتالپی آن استفاده می کند.
سوپرهیتر صفحه ای
سوپرهیتر سرپانتین
جزئیات
گرمایش فوق العاده بازده کلی را افزایش می دهد و همچنین از تراکم بیش از حد در مراحل آخر توربین جلوگیری می کند که از فرسایش پره ها جلوگیری می کند.
گرمای گازهای حاصل از احتراق از کوره برای حذف رطوبت از بخار و برای گرم کردن بخار استفاده می شود.
سوپرهیترها معمولاً دارای چندین مدار لوله به موازات یک یا چند خم برگشت هستند که بین هدرها وصل شده اند.
گرما از گازهای داغ به بخار در سوپرهیتر در دماهای بالا منتقل می شود.
بنابراین بخش اولیه سوپرهیتر در جریان مخالف و بخش ثانویه در جریان موازی قرار می گیرد تا تنش دمایی دیواره لوله را کاهش دهد.
اصل
اصل سوپرهیتر مشابه لوله های مولد بخار دیگ است.
گازهای داغ در دمای بالا از لوله های سوپرهیتر عبور می کنند و دمای بخار را افزایش می دهند که بزرگی آن به دمای گاز خروجی بستگی دارد که از سوپرهیتر و سرعت گاز خارج می شود.
استفاده برای گرم کردن بخار اشباع، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.
ارتقای ظرفیت سوپرهیتر برای افزایش تولید برق
اطلاعات فنی مورد نیاز مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را برای ما ارسال کنید. ما مطابق با آن طراحی خواهیم کرد.
عملکرد
سوپرهیتر افزایش دمای بخار بالاتر از نقطه اشباع آن است.
بخاری اساساً یک سوپرهیتر است که بخار خروجی از مرحله فشار بالا یک توربین را فوق گرم می کند.سپس بخار گرم شده مجدد به مرحله کم فشار توربین فرستاده می شود.با گرم کردن مجدد بخار بین توربین فشار قوی و کم فشار، می توان بازده الکتریکی چرخه نیروگاه را بیش از 40% افزایش داد. چرخه گرم کردن مجدد در دیگهای بخار بزرگ استفاده می شود زیرا از نظر اقتصادی فقط در نیروگاه های بزرگتر امکان پذیر است.
مزایا و معایب
|
آویز نوع 1. پشتیبانی ساختاری محکم 1. انسداد جریان توسط بخار تغلیظ شده 2. نیاز به راه اندازی مجدد آهسته دارد تا آبی که در ته انباشته شده است را تصفیه کند.از بالا پشتیبانی می شود |
|
نوع معکوس 1. زهکشی مناسب بخار تغلیظ شده 1. عدم استحکام ساختاری، به ویژه در جریان گاز با سرعت بالا که از پایین پشتیبانی می شود |
|
نوع افقی 1. زهکشی مناسب 2. استحکام ساختاری خوب. |
آنها شعله را مستقیماً مشاهده نمی کنند بنابراین عمدتاً از نوع همرفتی هستند که معمولاً در مجاری گاز عمودی موازی با کوره اصلی پشتیبانی می شوند.
تکنولوژی پیشرفته
| 1 | HDB تجربه گسترده ای در استفاده از سیستم تجزیه و تحلیل عمر مفید باقیمانده خود برای پیش بینی طول عمر لوله ها دارد. |
| 2 | این سیستم ضخامت اکسید و دیواره لوله را در طی یک آزمایش غیر مخرب در محل اندازه گیری می کند و از آن برای محاسبه عمر مفید باقی مانده استفاده می شود. |
| 3 | HDB فناوری اندازه گیری اکسید را در سال 1991 توسعه داد و اکنون به عنوان استاندارد در سراسر جهان استفاده می شود. |
جزئیات
| 1 | ترکیب مواد | فولاد کربن، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت، جعبه های جمع آوری و سایر مواد پشتیبانی.لوله ها انواع سفارشی مشخصات هستند. |
| 2 | الگوی طراحی | طرح بندی عمودی یا افقی. |
| 3 | مزایای | ظاهر زیبا، اندازه، دقت، تکنولوژی خمشی و جوشکاری درجه یک، تجهیزات تشخیص درجه یک. |
عملکرد محصول
1. وظیفه سوپرهیتر در نیروگاه حرارتی حذف آخرین آثار رطوبت (1 تا 2 درصد) از بخار اشباع خروجی از دیگ و افزایش دمای آن به اندازه کافی بالاتر از دمای اشباع است.
2. گرمایش فوق العاده بازده کلی چرخه را افزایش می دهد و همچنین از تراکم بیش از حد در آخرین مراحل توربین جلوگیری می کند که از فرسایش تیغه جلوگیری می کند.
3. گرمای گازهای احتراق از کوره برای حذف رطوبت از بخار و برای گرم کردن بخار استفاده می شود.
4. سوپر هیترها معمولاً دارای چندین مدار لوله به موازات یک یا چند خم برگشتی هستند که بین هدرها متصل می شوند.

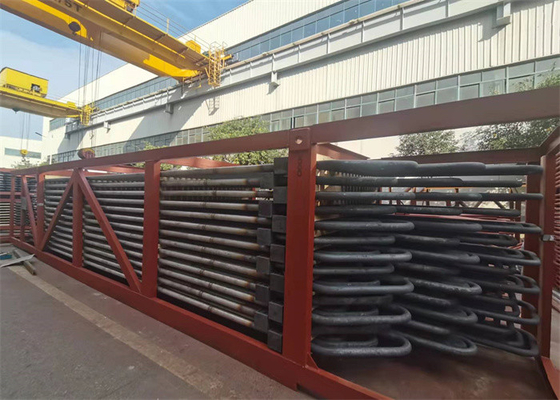

نمایش محصول
نکات برجسته محصول
مبدل حرارتی سوپرهیتر و بخاری دیگ کربن فولادی کربن برای CFB شرح سوپرهیتر بخار یک مبدل حرارتی از نوع سیم پیچی است که برای تولید بخار فوق گرم یا تبدیل بخار مرطوب به بخار خشک تولید شده توسط دیگ استفاده می شود.با دیگ بخار تفاوت دارد به گونه ای که دیگ از گرمای محسوس و همچنین گرمای نهان برای تبدیل آب به بخ...
