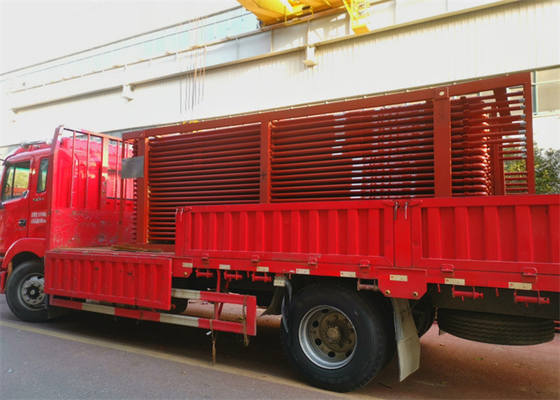

کویل گرم کن فولاد ضد زنگ TP304 65x6x6000mm برای HRSG

ابرگرمکن و دوباره گرمکن با فولاد ضد زنگ TP304 65x6x6000mm برای HRSG

پارامترها: سوپر هیتر و ری هیتر

اصل کار

سوپر هیتر بخشی است که بخار را از دمای اشباع به سوپر هیتر توسط دیگ گرم می کند.
سوپر هیتر را می توان بر اساس حالت انتقال گرما به نوع کنوکشن، نوع تابش و نوع نیمه تابش تقسیم کرد.
بر اساس ویژگی های ساختار، می توان آن را به نوع لوله مار، نوع صفحه نمایش، نوع دیوار و نوع دیوار تقسیم کرد.
همه آنها از تعدادی از لوله های موازی و انبوه ورودی و خروجی تشکیل شده اند.
اکثر دیگ های صنعتی دارای سوپر هیتر نیستند زیرا بسیاری از فرآیندهای صنعتی و خدمات عمومی فقط به بخار اشباع شده نیاز دارند.
سوپر هیترها به طور کلی در نیروگاه ها، لوکوموتیوها و دیگ های دریایی نصب می شوند تا بهره وری حرارتی کل نیروگاه بخار را افزایش دهند.

معرفی محصول

گرمکننده در واقع یک نوع سوپر هیتر بخار است که بخار با فشار پایین را پس از کار گرم می کند و به دمای خاصی می رسد.نقش گرم کننده بیشتر کارایی حرارتی گردش در نیروگاه را بهبود می بخشد، و باعث می شود دمای بخار آخرین مرحله تیغه توربین بخار در محدوده مجاز کنترل شود.
گرم کننده مجدد یک دیگ است که بخار را از توربین بخار به بخار فوق گرم تبدیل می کند.
گرم کننده مجدد دو عملکرد دارد: یکی کاهش رطوبت بخار آب است که برای محافظت از تیغه توربین مفید است.
دوم، کارایی نسبی و مطلق داخلی توربین بخار می تواند بهبود یابد.

جزئیات

• سوپر هیتر

به طور کلی 30 ~ 60 میلی متر. رایج ترین نوع سوپر هیتر جریان لوله مار است. آن را یک گروه لوله فشرده تر، تزئین در 450 ~ 1000 °C دود دمای گاز دود،گاز دود ناشی از فرسایش عمودی و جانبیگاز دود عمدتاً گرما را به لوله با کنوکشن منتقل می کند و بخشی از گرما توسط تشعشع جذب می شود.در قسمت بالای کوره یا در خروجی قرار داده شده است، متعلق به نوع سوپر هیتر تابش یا نیمه تابش است. اولین گرمای تابش از شعله کوره را جذب می کند، در حالی که دومین نیز برخی از گرما را جذب می کند.در کتل های نیروگاه های برق بالاتر از 10 mpa، هر دو نوع صفحه نمایش و نوع مار معمولا برای افزایش جذب گرما استفاده می شوند. سوپر هیتر دیواری که بر روی دیواره داخلی کوره اعمال می شود سوپر هیتر تابش است.که به ندرت استفاده می شود. سوپر هیتر نصب شده در دیوار در دیگ بخار نیروگاه با ظرفیت بزرگ برای تشکیل دیوار بالای کوره و دود کنوکشن استفاده می شود. تصویر ترتیب چندین سوپر هیتر را نشان می دهد.دیگ های صنعتی با ظرفیت کوچک با سوپر هیتر تنها می توانند با سوپر هیتر تک مرحله ای برآورده شوند..

• گرمایش مجدد

طرح گرمایش مجدد به طرح سوپر هیتر، از جمله کنوکشن، تابش و نیمه تابش، می پردازد.

گرمکن کنوکشن دارای جریان معکوس، جریان پایین رودخانه و جریان مخلوط، تک سیم پیچ، دو سیم پیچ، چند سیم پیچ، موازی و مرحله ای، عمودی و افقی استموازی با دیوار جلویی و عمودی با دیوار جلوییگرم کننده کنوکشن گرم کننده اصلی است که گرمای کنوکشن را جذب می کند.

گرم کننده تابشی به گرم کننده جذب تابش کوره اشاره دارد.

گرم کننده های نیمه شعاعی به گرم کننده هایی اشاره دارند که بیشتر تشعشعات را از کوره جذب می کنند (بیش از نیمی از کل گرما).

اصول انتخاب مواد گرم کننده مجدد مشابه با سوپر هیتر است.دمای دیواره طراحی به طور کلی بالاتر از دمای سوپر هیتر با همان درجه حرارت است.لوله های فلزی گرم کننده های دمای بالا به طور کلی از فولاد آلیاژ ساخته می شوند (لوله های فلزی حاوی بیش از 5٪ عناصر آلیاژ).به عنوان مثال 12CrMoV، فولاد 102، sa213-t91، sa213-tp304،sa213-tp347، و غیره

شرکت کور

هوا دونگ بویلر تبدیل به یک تامین کننده واجد شرایط عمده از تولید کنندگان بویلر داخلی و خارجی و شرکت های انرژی، از جمله شرکت انرژی آمریکایی Covanta، شرکت AMEC Foster Wheeler، ALSTOM شده است,شرکت Oriental Boiler Limited توسط شرکت Share Ltd، شرکت Harbin electric LLC، شرکت Wuxi Hua Guang Boiler Co., Ltd، شرکت Hangzhou Boiler Group Co., Ltd.
