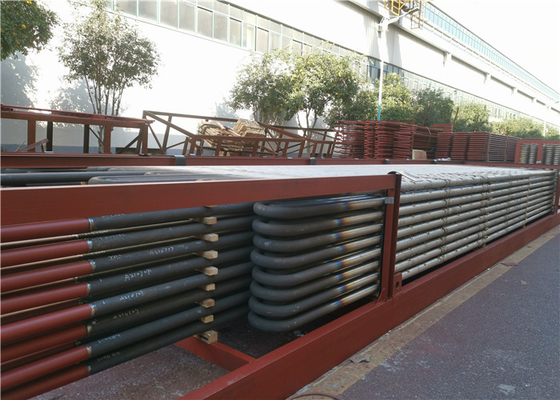

کویل سوپرهیتر همرفتی استاندارد ASME 60 میلی متری برای نگهداری بویلر

قطر بیرونی لوله به طور کلی 30 ~ 60 میلی متر است. رایج ترین نوع سوپرهیتر لوله سرپانتین است. دارای مجموعه لوله نسبتا متراکم است که در دمای گاز دودکش 450 ~ 1000 درجه سانتیگراد مرتب شده است، توسط فرسایش عرضی و طولی. گاز دودکش عمدتاً گرما را به لوله انتقال می دهد و مقداری تابش گرما را جذب می کند. سوپرهیتر از نوع صفحه نمایش از تعداد زیادی صفحه لوله تشکیل شده است که در قسمت بالایی کوره یا خروجی چیده شده اند، متعلق به تشعشع یا سوپرهیتر نیمه تشعشعی. اولی گرمای تشعشعی شعله کوره را جذب می کند، در حالی که دومی بخشی از گرمای همرفتی را جذب می کند. در دیگ بخار بالای 10 مگا پاسکال، عموماً از هر دو نوع صفحه نمایش و سوپرهیتر از نوع لوله سرپانتین برای افزایش جذب حرارت استفاده می شود. سوپرهیتر دیواری که بر روی دیواره داخلی کوره اعمال می شود، سوپرهیتر تابشی است که به ندرت مورد استفاده قرار می گیرد. سوپرهیتر دیواری در دیگ بخار نیروگاه با ظرفیت بالا برای تشکیل دیواره سقف کوره استفاده می شود.دودکش همرفتی دوم، و مواد عایق در بیرون اعمال می شود تا دیواره کوره سبک را تشکیل دهد.

دیواره لوله سوپرهیتر فلزی در قطعات فشار دیگ بخار تحت بالاترین درجه حرارت، بنابراین باید از فولاد ضد زنگ با کیفیت بالا کم کربن و فولاد آلیاژی کروم مولیبدن مختلف استفاده کنید، در قسمت بالاترین دما گاهی اوقات از فولاد ضد زنگ نیکل کروم آستنیتی استفاده کنید.در عملیات دیگ بخار، اگر دمای خط لوله از حد مجاز دمایی استحکام بادوام، مقاومت خستگی یا اکسیداسیون سطحی ماده بیشتر شود، ترکیدگی خط لوله رخ می دهد.

تفاوت

اصل

• اصل سوپرهیتر مشابه لوله های مولد بخار دیگ می باشد.

• گازهای داغ در دمای بالا از لوله های سوپرهیتر عبور می کنند و دمای بخار را افزایش می دهند که بزرگی آن به دمای گاز خروجی بستگی دارد که از سوپرهیتر و سرعت گاز خارج می شود.

کاربرد

برای گرم کردن بخار اشباع استفاده کنید، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقای ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را برای ما ارسال کنید. ما مطابق با آن طراحی خواهیم کرد.
