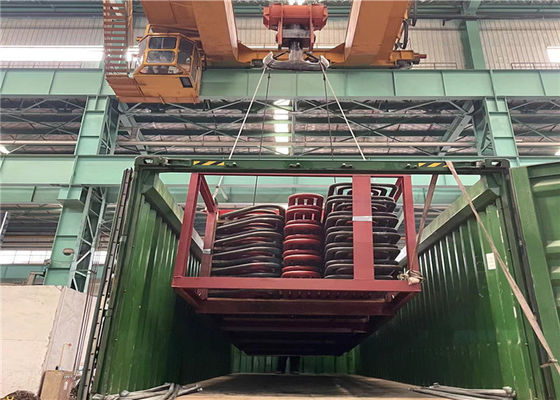

SA210A1 آویز بویلر تابشی همرفتی سوپرهیتر با سپر

دیگ آویز سوپرهیتر اولیه کربن استیل SA210A1 با سپرهایی برای دیگ بخار زیست توده

سوپرهیتر و بخاری، جزء سفارشی برای دیگ بخار

سوپرهیتر بخشی از دیگ بخار است که بخار را از دمای اشباع تا دمای بیش از حد گرم می کند.به آن سوپرهیتر بخار نیز می گویند.سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفتی، نوع شعاعی و نوع نیمه شعاعی تقسیم کرد.با توجه به ویژگی های سازه، می توان آن را به نوع لوله سرپانتین، نوع صفحه، نوع دیوار و نوع دیوار تقسیم کرد.آنها از لوله های موازی و منیفولد ورودی و خروجی تشکیل شده اند.

عملکرد و ویژگی های محصول

بخاری بخار کارآمد حرارتی HDB برای دیگهای بخار زغال سنگ
مشخصات:
سوپر هیترها یکی از مهم ترین قطعات ساپر دیگ هستند که باعث افزایش راندمان حرارتی می شوند.سوپر هیتر تابشی دیگ بخار با دمای بالا معمولاً در دیگ بخار نیروگاه فشار قوی اعمال می شود.

در دیگ بخار، نقش سوپر هیتر این است که بخار اشباع شده را تا دمای معینی از بخار سوپرهیت گرم کند تا راندمان نیروگاه افزایش یابد.Repeater اساساً راندمان چرخه نیروگاه حرارتی را بیشتر بهبود می بخشد.

کویل های سوپر هیتر بخار: از کویل های سوپر هیتر در دیگ بخار برای تولید بخار اشباع استفاده می شود.کویل های سوپرهیتر به طور ویژه در بویلرهای نیروگاه استفاده می شود.ما کویل های سوپر هیتر را در گریدهای مختلف فولاد آلیاژی و در لوله های فولادی بدون لکه با یا بدون پشتیبانی و هدر طبق نقشه مشتری تولید می کنیم.

تغییرات در شرایط کار دیگ بخار، مانند سطح بار، تغییر سوخت، تغییر شرایط احتراق و غیره، همگی بر دمای بخار خروجی سوپرهیتر تأثیر می‌گذارند، بنابراین در دیگ‌های نیروگاه وسایلی برای تنظیم دمای بخار خروجی دیگ وجود دارد تا دمای بخار خروجی دیگ را ثابت کند. مقدار مشخص شده. وسایلی که معمولاً مورد استفاده قرار می گیرند عبارتند از:

(1) با جت آب یا کاهش دهنده دمای نوع سطح به طور مستقیم دمای بخار را تنظیم کنید.

(2) با مشعل نوسان برای تغییر دمای دود خروجی کوره.

(3) با تنظیم چرخش دود جذب حرارت سوپرهیتر. هنگامی که بار دیگ افزایش می یابد، مقدار افزایش دما ورودی و خروجی بخار سوپرهیتر جریان افزایش می یابد، در حالی که مقدار افزایش دما سوپرهیتر تابشی کاهش می یابد.

اگر سوپرهیتر همرفتی، سوپرهیتر تابشی و سوپرهیتر نیمه تابشی به درستی ترکیب و پیکربندی شوند، دمای بخار خروجی می‌تواند با تغییر شرایط بار و احتراق کمتر تغییر کند. جذب گرما و سرعت جریان بخار لوله‌های موازی در پشته سوپرهیتر خواهد بود. برای جلوگیری از دمای بیش از حد در لوله های جداگانه، سوپرهیتر در دیگ های بزرگ به چندین گروه لوله تقسیم می شود.بخار هر گروه لوله با جعبه جمع آوری در خارج از کوره مخلوط می شود و از لوله هدایت بخار برای جابجایی هر گروه لوله استفاده می شود تا از اختلاف دمای بیش از حد بین هر لوله جلوگیری شود.

اصل کار

سوپرهیتر قسمتی است که بخار را از دمای اشباع به سوپرهیتر توسط دیگ گرم می کند.به آن سوپرهیتر نیز می گویند.
سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفت، نوع تابشی و نوع نیمه تابشی تقسیم کرد.
با توجه به ویژگی های سازه، می توان آن را به نوع لوله سرپانتین، نوع صفحه، نوع دیوار و نوع دیوار تقسیم کرد.
همه آنها از تعدادی لوله موازی و منیفولد ورودی و خروجی تشکیل شده اند.
بیشتر بویلرهای صنعتی سوپرهیتر ندارند زیرا بسیاری از فرآیندها و تاسیسات صنعتی فقط به بخار اشباع نیاز دارند.
سوپرهیترها معمولاً در نیروگاه ها، لوکوموتیوها و بویلرهای دریایی برای بهبود راندمان حرارتی کل نیروگاه بخار نصب می شوند.

جزئیات

ساختار طراحی

1. حرارت دادن بخار اشباع، درجه حرارت تا 900 درجه سانتیگراد.

2. راندمان بالا، > 90٪.

3. گرمایش با سرعت بالا.

4. طراحی با فولاد ضد زنگ.

5. عمر طولانی طراحی، 15 سال.

اطلاعات فنی مورد نیاز مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را برای ما ارسال کنید. ما مطابق با آن طراحی خواهیم کرد.

دیگ HD بهترین امکانات کلاس را ارائه می دهد

بویلر Huadong به مدت 34 سال از سال 1985 در تولید قطعات بویلر سفارشی تخصص داشته است. اجزای دیگ ما در ژنراتورهای بخار صنعتی، دیگ بخار، دیگ های آب گرم، دیگ بخار برقی، ایستگاه های کاهش فشار بخار و غیره استفاده می شود.
