پانل های دیواری غشایی دیگ بخار آب گرم گازی حفاظت از حرارت نیروگاه
جزئیات محصول
| وضعیت: | جدید | ساختار: | لوله آتش/آب |
|---|---|---|---|
| سوخت: | زغال سنگ / گاز / زغال سنگ / گرمای آب | تایپ کنید: | ذخیره انرژی |
| بسته بندی: | پکیج فریم آهنی | مواد: | فولاد کربن / فولاد ضد زنگ و غیره |
| برجسته کردن |
پانل های آب غشایی دیگ بخار,پانل های آب غشایی دیگ بخار NDT,دیوار دیگ بخار آب گرم ASME |
||
توضیحات محصول
قطعات یدکی دیگ بخار آب گرم گاز حفاظت حرارت ایستگاه برق پانل های دیواری آب
ویژگی های پنل دیواری آب
1. گزارش محاسبه قدرت با اطلاعات مواد کاربردی.
2. گزارش 100% NDT (بازرسی غیر مخرب) از ورق فولادی، لوله و میله جوش.
3. گزارش بازرسی 100% اشعه ایکس (درز جوش): برای اطمینان از کیفیت کل دیگ بخار.
4. گزارش تست هیدرولیک: از فشار کاری و ایمنی استاندارد اطمینان حاصل کنید.

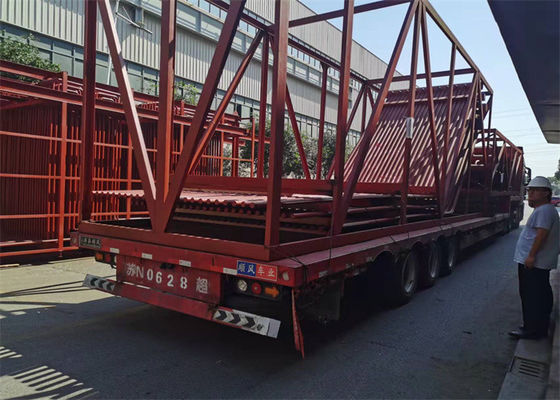

جزئیات محصول پانل دیواری آب
پانل های دیواری آب با پین هایی که معمولاً به صورت عمودی بر روی دیواره داخلی دیوار کوره قرار می گیرند، عمدتاً برای جذب گرمای تابشی ساطع شده از شعله و گاز دودکش با دمای بالا در کوره استفاده می شود. این نوع اصلی سطح گرمایش تبخیری است. انواع دیگ های مدرن و جزء اصلی حلقه گردش آب دیگ بخار. به دلیل خنک کننده و محافظت از دیواره کوره، بنابراین نام.
دیواره آب در اصل برای گرم شدن طراحی نشده بود، بلکه برای خنک کردن کوره در اثر آسیب دمای بالا طراحی شده بود. بعداً به دلیل عملکرد تبادل حرارت خوب آن، به تدریج جایگزین درام بخار به عنوان قسمت اصلی گرمایش دیگ شد.
سطح گرمایش تبخیری که بر روی دیواره داخلی محفظه دیگ قرار دارد و از لوله های موازی زیادی تشکیل شده است. عملکرد دیوار آب جذب گرمای تابشی شعله با دمای بالا یا گاز دودکش در محفظه کوره، تولید بخار یا آب گرم است. در لوله، و برای محافظت از دیواره کوره، دمای دیواره کوره را کاهش دهید. در دیگ بخار با ظرفیت زیاد، دمای شعله در کوره بسیار زیاد است، شدت تابش گرما بسیار زیاد است. چهل تا پنجاه درصد یا بیشتر گرمای دیگ بخار توسط دیواره آب جذب می شود تعداد کمی دیگهای بخار با ظرفیت کم، دیگهای بخار لوله آب مدرن دیوار خنک کننده آب را به عنوان سطح اصلی گرمایش تبخیر می گیرند.
پارامتر پانل دیواری آب
| نام | پانل آب غشایی |
| مواد | فولاد کربن، آلیاژ فولاد،و غیره. |
| اندازه لوله | Φ38 - 76 میلی متر، سفارشی سازی |
| استاندارد | ISO، ASME |
| مدل | مطالعه کرد |
| بعد، ابعاد، اندازه | سفارشی سازی |
| فرایند ساخت | مواد← شمش ← نورد گرم/سرد ← عملیات حرارتی (نرمالسازی + معتدلسازی) → بازرسی →جلا دادن→لوله جوش مشترک →مونتاژ →جوشکاری → بازرسی → عملیات حرارتی →تست فشار هیدرولیک→رنگ آمیزی→ بسته بندی |
| محل نصب | اطراف محفظه احتراق دیگ بخار |
مزایای پانل دیواری آب
1. اطمینان از آب بندی دیواره کوره و کاهش نشت هوا در محفظه احتراق.
2. تحقق خنک کننده کامل آب در محفظه احتراق، که منجر به جلوگیری از کک شدن تحت شرایط احتراق شدید می شود.
3. ظرفیت ذخیره حرارت کم، گرمایش و خنک کننده سریع محفظه احتراق، که می تواند زمان خنک سازی شروع و توقف دیگ را کوتاه کند.
4. برای استفاده از دیوار کوره لوله گذاری مناسب است که بار قاب دیگ را تا حد زیادی کاهش می دهد و تعلیق را تسهیل می کند.
5. در مقایسه با لوله سبک، ظرفیت جذب حرارت لوله بهبود یافته است.
6. بهبود درجه پیش مونتاژ اجزای دیگ بخار، تسهیل و کاهش حجم کار نصب.
معرفی شرکت
تاسیس در سال 1985، Zhangjiagang Hua Dong Boiler Co., Ltd. (تجارت به عنوان دیگ بخار HD)، نیروگاه تولید می کند.صنعتی؛گرمای هدر رفته؛سوزاندن زباله؛زیست توده؛حامل حرارت آلی و دیگهای بخار برقی.دیگ HD همراه با طیف گسترده ای از سطوح گرمایشی، خدمات منحصر به فردی از جمله طراحی دیگ بخار، ساخت، نصب، نگهداری و تعویض قطعات تحت فشار دیگ را به بازار ارائه می کند.
