اکونومایزر حرفه ای بویلر فولادی ضد زنگ برای بازیابی حرارت اکونومایزر H Fin Tube
معرفی اکونومایزر بویلر
ما می توانیم سه نوع اکونومایزر دیگ بخار، اکونومایزر لوله لخت، اکونومایزر لوله پره دار H و اکونومایزر لوله پره دار مارپیچی تولید کنیم.اکونومایزر لوله H-finned یک اکونومایزر مبدل حرارتی با کارایی بالا است که از لوله های H-finned تشکیل شده است.
در مقایسه با اکونومایزر لوله لخت، اکونومایزر لوله H-finned می تواند ناحیه تبادل حرارت را بزرگ کرده و تعداد لوله ها را کاهش دهد.همچنین می تواند منطقه جریان گاز دودکش را افزایش دهد تا سرعت جریان گاز دودکش و ساییدگی را کاهش دهد.
لوله H-finned را می توان به عنوان لوله H باله دوبل ساخته شد، با استحکام بالا برای جا دادن به ردیف لوله طولانی.
اکونومایزر پره مارپیچ یک تجهیزات انتقال حرارت جدید طراحی شده است که از لوله های باله مارپیچی برای غلبه بر ساییدگی جدی و زمان خدمات کوتاه تشکیل شده است.
اکونومایزر 1.بره لوله
اکونومایزر لوله لخت نوعی اکونومایزر است که از لوله فولادی بدون درز ساخته شده است.

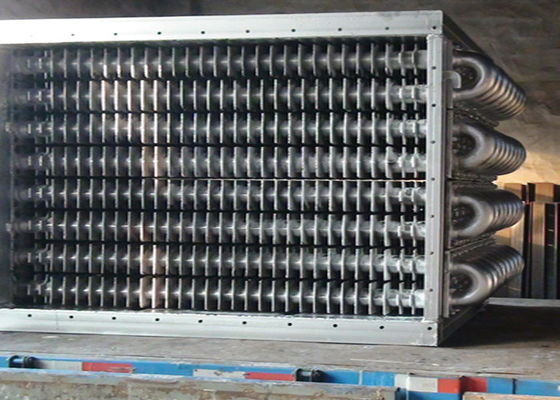

2.H-Finned Tube Economizer
اکونومایزر لوله H-finned یک اکونومایزر مبدل حرارتی با کارایی بالا است که از لوله های H-finned تشکیل شده است.اکونومایزر لوله H-finned می تواند ناحیه تبادل حرارت را بزرگ کرده و تعداد لوله ها را کاهش دهد.همچنین می تواند منطقه جریان گاز دودکش را افزایش دهد تا سرعت جریان گاز دودکش و ساییدگی را کاهش دهد. لوله پره H را می توان به عنوان لوله های پره ای H با استحکام بالا برای متناسب با ردیف لوله طولانی ساخت.
3. اکونومایزر لوله پره دار مارپیچی
اکونومایزر لوله پره دار مارپیچی تجهیزات انتقال حرارت جدید طراحی شده است که از لوله های باله مارپیچی برای غلبه بر مشکلات جدی تشکیل شده است
سایش و زمان خدمات کوتاه
روشاکونومایزر بویلر
اکونومایزرها همچنین پتانسیل شوک حرارتی و نوسانات شدید دمای آب را با ورود آب تغذیه به درام یا دیواره های آبی کاهش می دهند.مقررات زیست محیطی سختگیرانه فزاینده ای که اکسیدهای نیتروژن و انتشار دی اکسید گوگرد را محدود می کند نیز می تواند بر طراحی اکونومایزر تأثیر بگذارد.ضریب انتقال حرارت سمت گاز بسیار کمتر از ضریب انتقال حرارت سمت آب است.برای جبران این، سطح بیرونی لوله ها ممکن است برای افزایش سطح انتقال حرارت پره شود. هدف نهایی طراحی اکونومایزر دستیابی به انتقال حرارت لازم با حداقل هزینه است.یک معیار کلیدی طراحی برای اکونومایزر حداکثر سرعت مجاز گاز دودکش است.سرعت بالاتر انتقال حرارت بهتر را فراهم می کند و هزینه سرمایه را کاهش می دهد.
مشخصات فنیاکونومایزر بویلر
|
|
فولاد آلیاژی (SA213T22)، فولاد کربنی (SA210C) و غیره
|
|
|
ASTM، EN یا ISO و غیره
|
|
|
سفارشی سازی
|
|
|
حداقل: 10 تن حداکثر: 200 تن
|
|
|
مواد← شمش ← نورد گرم/سرد ← عملیات حرارتی (نرمالسازی + تعدیل) ← بازرسی → لوله خمشی → مونتاژ → بازرسی
→ RT → عملیات حرارتی (بازپخت) → آزمایش فشار هیدرولیک → نقاشی → بسته بندی
|
کنترل کیفیت
1. تست ضربه و گزارش محاسبه مقاومت با اطلاعات مواد کاربردی.
2. گزارش 100% NDT (بازرسی غیر مخرب) صفحه فولادی، لوله و الکترود.
3. گزارش بازرسی تست اشعه ایکس، γ-اشعه و مایع نافذ (درز جوش): برای اطمینان از کیفیت کل دیگ.
4. گزارش تست هیدرولیک: از فشار کاری و ایمنی استاندارد اطمینان حاصل کنید.
معرفی شرکت
تاسیس در سال 1985، Zhangjiagang Hua Dong Boiler Co., Ltd. (تجارت به عنوان دیگ بخار HD)، نیروگاه تولید می کند.صنعتی؛گرمای هدر رفته؛سوزاندن زباله؛زیست توده؛حامل حرارت آلی و دیگهای بخار برقی.دیگ HD همراه با طیف گسترده ای از سطوح گرمایشی، خدمات منحصر به فردی از جمله طراحی دیگ بخار، ساخت، نصب، نگهداری و تعویض قطعات تحت فشار دیگ را به بازار ارائه می کند.
1. مساحت ساخت 400000 متر مربع
2. 150 مهندس
3. 600 جوشکار کد شده
4. 60 بازرس دارای مجوز (مدرسان سطح III NDT)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001:2008
7. گواهینامه ASME دیگ های برق
8. مجوز تمبر ASME 'S'، 'U' و NB
