دیواره های غشایی دیگ بخار جوش آرگون 16 تنی

ASME استاندارد دیوارهای غشایی دیگ بخار 16 تن ساخته شده برای تعویض/نگهداری آسیاب قند

معرفی محصول

پانل های دیواری آب سطح اصلی گرمایش دیگهای بخار است که از تعدادی ردیف لوله های فولادی تشکیل شده است که در گوشه دیگ بخار چیده شده اند.داخل آن آب یا بخار جاری است و بیرون گرمای شعله را در کوره دیگ بخار می پذیرد و عمدتا گرمای تابشی محصولات احتراق با درجه حرارت بالا را در کوره جذب می کند.سیال کار در آن بالا رفته و با حرارت تبخیر می شود.

اگر با توجه به نوع ساختار ، دیوارهای آب را می توان به انواع تقسیم کرد: نوع لوله برهنه ، نوع غشایی و نوع لوله خراشیده.

نوع غشاء بیشترین کاربرد را دارد.

دیوار آب غشایی یک ساختار محکم هوا است که شامل لوله ها و باله ها است. مزایای آن نشت هوا کمتر در کوره است.می تواند از دیوار لوله کشی ، بار کمتر روی ساختار فولادی و هزینه کمتر دیگ بخار استفاده کند.استفاده آسان از ساختار تعلیق و بهبود سیستم انبساط حرارتی ، مناسب برای تولید مکانیزه در مقیاس بزرگ ، میزان مونتاژ بالا ، ظرفیت ذخیره سازی حرارت کم و کوتاه شدن زمان خاموش شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیوار آب غشایی اغلب در دیگهای بخار با ظرفیت بالا ، درجه حرارت بالا و فشار بالا استفاده می شود.

نقاط قوی دیواره آب غشایی

(1) از آب بندی دیوار کوره اطمینان حاصل کنید و نشت هوا را در محفظه احتراق کاهش دهید.

(2) انجام سرمایش کامل آب در محفظه احتراق برای جلوگیری از کک شدن در شرایط تشدید احتراق مفید است.

(3) زمان خنک شدن راه اندازی و خاموش شدن دیگهای بخار را می توان به دلیل ظرفیت ذخیره گرما کوچک ، افزایش سریع دما و سرمایش سریع در محفظه احتراق کوتاه کرد.

(4) دیوار کوره لوله گذاری مناسب است ، که بار قاب دیگ بخار را بسیار کاهش می دهد و برای تعلیق و بلند کردن مناسب است.

(5) در مقایسه با نوع لوله برهنه ، ظرفیت جذب حرارت لوله بهبود یافته است.

(6) میزان مونتاژ اجزای دیگ بخار را بهبود می بخشد ، بار نصب را تسهیل و کاهش می دهد.

مشخصات

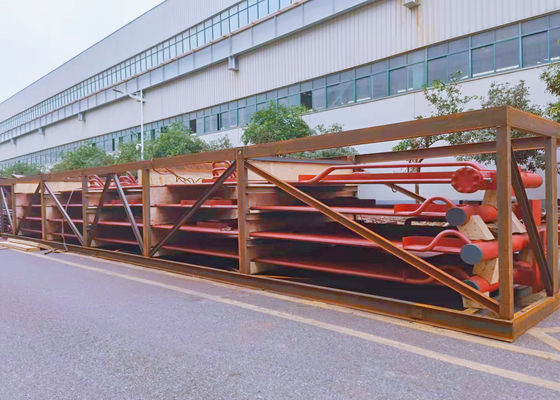

تصاویر بالا دیواره های غشایی برای یک پروژه پاکستانی با جزئیات مشخصات زیر است:
