معرفی

پانل های دیواری آب سطح اصلی گرمایش دیگهای بخار است که از تعدادی ردیف لوله های فولادی تشکیل شده است که در گوشه دیگ بخار چیده شده اند.داخل آن آب یا بخار جاری است و بیرون گرمای شعله را در کوره دیگ بخار می پذیرد و عمدتا گرمای تابشی محصولات احتراق با درجه حرارت بالا را در کوره جذب می کند.سیال کار در آن بالا رفته و با حرارت تبخیر می شود.

اگر با توجه به نوع ساختار ، سه نوع اصلی وجود دارد: نوع لوله برهنه ، نوع غشایی و نوع لوله خراشیده.

دیوار آب غشایی یک ساختار محکم هوا است که شامل لوله ها و باله ها است. مزایای آن نشت هوا کمتر در کوره است.می تواند از دیوار لوله کشی ، بار کمتر روی ساختار فولادی و هزینه کمتر دیگ بخار استفاده کند.استفاده آسان از ساختار تعلیق و بهبود سیستم انبساط حرارتی ، مناسب برای تولید مکانیزه در مقیاس بزرگ ، میزان مونتاژ بالا ، ظرفیت ذخیره سازی حرارت کم و کوتاه شدن زمان خاموش شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیوار آب غشایی اغلب در دیگهای بخار با ظرفیت بالا ، درجه حرارت بالا و فشار بالا استفاده می شود.

با توجه به فرآیند تولید متفاوت ، دیواره آب غشایی را می توان به سه نوع تقسیم کرد (شکل 1 را ببینید): 1. لوله های باله نورد شده در ردیف ها جوش داده می شوند و حجم کار جوشکاری کمتری دارند ، اما لوله های پره گران هستند.2. لوله و باله (فولاد مسطح) به صورت ردیفی جوش داده می شوند که هزینه مواد پایینی دارد و به راحتی می تواند الزامات زمین های مختلف را برآورده کند ، اما فولاد مسطح به تجهیزات دقیق و اتمام نیاز دارد. لوله ها با پر کردن سیم جوش تشکیل می شوند ، که بیشتر برای گودی کوچک بین لوله ها استفاده می شود.گام بین لوله های دیواره آب غشایی به عواملی مانند فشار دیگ بخار و بار حرارتی کوره مربوط می شود ، معمولاً s/d 1.2-1.5 است.

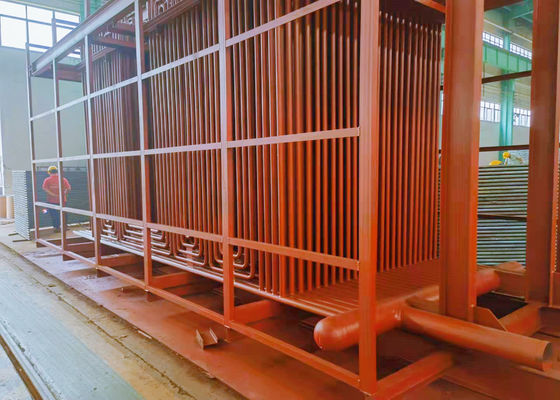

نقشه اینجا مونتاژ اواپراتور با دیواره غشایی و کویل های تبخیر کننده برای پروژه پاکستان است.

این پروژه همچنین شامل درام بخار+هدر+اکونومایزر است.

دیوارهای غشایی به طور گسترده ای به عنوان سطوح گرمایش دیگهای بخار نیروگاه و دیگهای صنعتی مورد استفاده قرار می گیرند.

نکات قوی زیر وجود دارد:

نقاط قوی دیواره آب غشایی

(1) از آب بندی دیوار کوره اطمینان حاصل کنید و نشت هوا را در محفظه احتراق کاهش دهید.

(2) انجام سرمایش کامل آب در محفظه احتراق برای جلوگیری از کک شدن در شرایط تشدید احتراق مفید است.

(3) زمان خنک شدن راه اندازی و خاموش شدن دیگهای بخار را می توان به دلیل ظرفیت ذخیره گرما کوچک ، افزایش سریع دما و سرمایش سریع در محفظه احتراق کوتاه کرد.

(4) دیوار کوره لوله گذاری مناسب است ، که بار قاب دیگ بخار را بسیار کاهش می دهد و برای تعلیق و بلند کردن مناسب است.

(5) در مقایسه با نوع لوله برهنه ، ظرفیت جذب حرارت لوله بهبود یافته است.

(6) این میزان مونتاژ اجزای دیگ بخار را بهبود می بخشد ، بار نصب را تسهیل و کاهش می دهد
