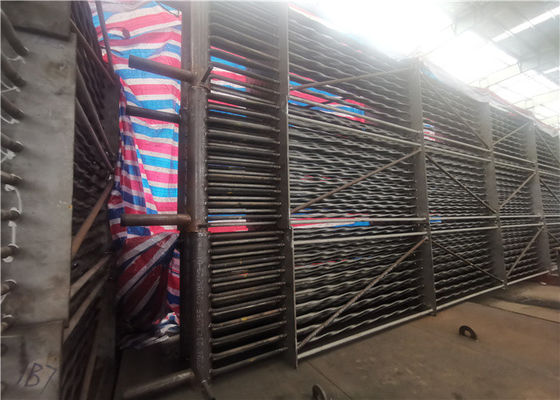

فولاد ضد زنگ Twist Flat Spiral Tube Heat Exchanger Economizer
جزئیات محصول
| تایپ کنید: | اکونومایزر/ مبدل حرارتی | کاربرد: | ساخت / ساختمان / صنعت |
|---|---|---|---|
| خروجی: | آب گرم / بخار | سوخت ها: | ذغال سنگ ؛ روغن ؛ زیست توده |
| مواد: | فولاد کربن ، فولاد آلیاژی ، فولاد ضد زنگ و غیره | استاندارد: | ASME ، GB ، ISO |
| برجسته کردن |
اکونومایزر مبدل حرارتی Twist Flat,Economizer مبدل حرارتی لوله مارپیچی,اکونومایزر لوله مارپیچی فولاد ضد زنگ |
||
توضیحات محصول
لوله ضد زنگ لوله پیچ خورده اکونومایزر لوله اسپریال
اکونومایزر / مبدل حرارتی توضیحات
مبدل حرارتی وسیله ای برای انتقال بخشی از گرما از مایعات گرم به مایعات سرد است.مبدل حرارتی نقش مهمی در مواد شیمیایی ، نفت ، نیرو ، غذا و بسیاری دیگر از تولیدات صنعتی ایفا می کند.مبدل حرارتی به طور گسترده ای در تولید مواد شیمیایی مانند بخاری ، کولر ، کندانسور ، اواپراتور و دیگ بخار و غیره استفاده می شود.
بسته لوله مبدل حرارتی از تعدادی لوله مسطح پیچ خورده تشکیل شده است و تعدادی حلقه فولادی در خارج از بسته لوله برای افزایش سفتی بسته لوله قرار گرفته اند.به دلیل ساختار خاص لوله ، سیال داخل و خارج لوله در جریان مارپیچی است و تبادل حرارتی سیال در دو طرف به طور همزمان تقویت می شود.ساختار کویل خفه کننده خارج از دسته لوله بر پدیده جریان کوتاه واسطه انتقال حرارت بین دسته لوله و داخل پوسته غلبه می کند.این مبدل حرارتی بدون صفحه بافل ، هزینه را کاهش می دهد ، پوسته پوسته شدن و ارتعاش را کاهش می دهد ، به ویژه برای تبدیل مبدل حرارتی پوسته و لوله موجود ، در چشم اندازهای گسترده شیمیایی ، پتروشیمی و سایر صنایع مناسب است.
فرآیند تولید لوله مسطح مارپیچ شامل "صاف شدن" و "پیچاندن داغ" است. مبدل حرارتی لوله پیچ خورده بهبود یافته به سادگی مبدل حرارتی پوسته و لوله ساده است ، اما پیشرفت های هیجان انگیز زیادی وجود دارد.مزایای فنی و اقتصادی زیر را به دست آورده است: بهبود انتقال حرارت ، کاهش پوسته پوسته شدن ، جریان متقابل واقعی ، کاهش هزینه ، بدون ارتعاش ، صرفه جویی در فضا ، و هیچ عنصر مبهم.
با توجه به ساختار منحصر به فرد لوله ، لوله و پوسته به طور همزمان در حال حرکت مارپیچی هستند که درجه تلاطم را افزایش می دهد. ضریب کل انتقال حرارت مبدل حرارتی 40 higher بیشتر از مبدل حرارتی معمولی است ، در حالی که افت فشار تقریباً یکسان است. هنگام مونتاژ مبدل حرارتی ، از لوله مسطح مارپیچ و لوله صاف نیز می توان استفاده کرد. مبدل حرارتی مطابق با استانداردهای ASME دقیق تولید می شود. جایی که مبدلهای حرارتی پوسته و لوله و دستگاههای معمولی استفاده می شود ، مانند مبدل های حرارتی را می توان جایگزین کرد. این می تواند بهترین ارزش مبدل حرارتی پوسته و لوله و تجهیزات انتقال حرارت صفحه و قاب را بدست آورد و چشم انداز کاربرد گسترده ای در صنایع شیمیایی و پتروشیمی دارد.
مشخصات فنی
| شرح | اقتصاد ساز |
| مواد | فولاد آلیاژی ، فولاد کربنی ، SA210C ، SA213T22 و غیره |
| استاندارد مواد | ASTM ، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر.: 100 تن |
| فرآیند ذوب: | EF + LF + VD |
| روند | مواد → شمش → گرم/سرد نورد treatment عملیات حرارتی (عادی سازی+ خنک کننده) pection بازرسی mach ماشینکاری خشن → UT → عملیات حرارتی دوم mach ماشینکاری پایان → بازرسی |
کاربرد
در حین کار دیگ در کاربردهای تجاری و صنعتی معمولی ، تقریباً 10 تا 20 درصد از ارزش گرمایش سوخت با گازهای پشته ای به اتمسفر خارج می شود.اکونومایزرهای پشته برای بازیابی مقادیر قابل توجهی از اتلاف انرژی گاز پشته طراحی شده اند ، در نتیجه کارایی سیستم دیگ بخار را بسیار بهبود می بخشد.هنگام انتخاب اکونومایزر نکات متعددی وجود دارد:
• افت فشار سمت گاز.فشار اضافی اضافه شده بر روی دیگ بخار بر توان خروجی فن احتراق تأثیر می گذارد.برای اطمینان از عملکرد و ظرفیت سیستم مناسب ، اندازه (های) اکونومایزر و فن های احتراق باید به درستی اندازه گیری شوند.
• دمای آب تغذیه.آب تغذیه برای اکونومایزر باید خنثی شود و درجه حرارت حداقل 220 درجه فارنهایت باشد تا از خوردگی لوله جلوگیری شود.
• افت فشار سمت آب.پمپ های آب تغذیه باید اندازه ای داشته باشند که افت فشار اکونومایزر را در خود جای دهند.علاوه بر این ، یک سیستم تغذیه تعدیل کننده مداوم برای اطمینان از میزان جریان مناسب از طریق اکونومایزر مورد نیاز است.
کارگاه
