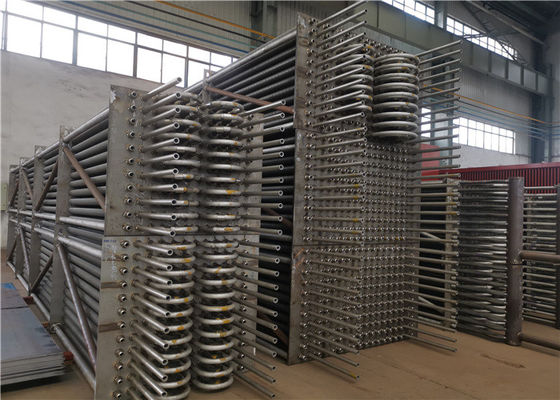

EN10228 اکونومایزر نیروگاه لوله افقی اسپریال افقی
جزئیات محصول
| تایپ کنید: | اقتصاددان | کاربرد: | نیروگاه / WTE / سوزاندن زباله |
|---|---|---|---|
| خروجی: | آب گرم / بخار | سوخت ها: | ذغال سنگ ؛ روغن ؛ زیست توده |
| مواد: | فولاد کربن ، فولاد آلیاژی ، فولاد ضد زنگ و غیره | استاندارد: | ASME ، GB ، ISO |
| برجسته کردن |
اکونومایزر نیروگاه لوله لوله ای,اقتصادی کننده EN10228 نیروگاه,اقتصادی کننده لوله لوله Fin10228 |
||
توضیحات محصول
اکونومایزر لوله عمودی اسپریال در نیروگاه تنش حرارتی را کاهش می دهد
توضیحات اقتصاد ساز
اکونومایزر دستگاهی است که در قسمت پایین دودکش دیگ بخار برای بازیافت گرمای اضافی دود خروجی ، حرارت دادن آب دیگ بخار به سطح گرمایش آب اشباع شده تحت فشار طبل بخار نصب شده است ، زیرا گرمای دمای بالا را جذب می کند. گاز دودکش ، دمای خروجی گاز دودکش را کاهش می دهد ، در مصرف انرژی صرفه جویی می کند و کارایی را بهبود می بخشد ، بنابراین به آن اکونومایزر می گویند.
اکونومایزر لوله ای تحت فشار محدود نمی شود و می توان از آن به عنوان نوع جوش استفاده کرد.به طور کلی از لوله فولادی کربنی با قطر خارجی 32 ~ 51 میلی متر ساخته شده است.برای بهبود انتقال حرارت ، پره ها به لوله اضافه می شوند.اکونومایزر لوله ای شامل لوله های منحنی موازی (معروف به سرپانتین) است که به صورت افقی چیده شده اند.
لوله پره ای مارپیچ با جوشکاری نوار فولادی بر روی لوله برهنه در امتداد مسیر مارپیچ با روش جوشکاری با فرکانس بالا تشکیل می شود.لوله پره دار مارپیچ از طریق فرآیند سیم پیچ مواد باله و جوشکاری با فرکانس بالا ، می تواند فشار باله و لوله را به طور کلی ذوب کند ، مقاومت حرارتی تماس تقریبی 0 ، و می تواند تنش حرارتی متناوب را تحمل کند.بدون تغییر شکل پس از جوشکاری ، تا ظرفیت باربری لوله پایه تضعیف نشود ، برای انتقال حرارت از باله به دیواره داخلی لوله پایه م.Theثر است. لوله مارپیچ توسط لوله پره دار اسپریال (قسمت آرنج هیچ finned) از گروه لوله به عنوان سطح گرمایش اکونومایزر ، یعنی اکونومایزر با پره های اسپریال تشکیل شده است.
مشخصات فنی
| شرح | اقتصاد ساز |
| مواد | فولاد آلیاژی ، فولاد کربنی ، SA210C ، SA213T22 و غیره |
| استاندارد مواد | ASTM ، EN یا ISO و غیره |
| بعد، ابعاد، اندازه | سفارشی سازی |
| وزن |
حداقل: 10 تن حداکثر.: 1000 تن |
| فرآیند ذوب: | EF + LF + VD |
| روند | مواد → شمش → گرم/سرد نورد treatment عملیات حرارتی (عادی سازی+ خنک کننده) pection بازرسی mach ماشینکاری خشن → UT → عملیات حرارتی دوم mach ماشینکاری پایان → بازرسی |
| استاندارد UT | ASTM A388 یا EN10228 و غیره |
کاربرد
در حین کار دیگ در کاربردهای تجاری و صنعتی معمولی ، تقریباً 10 تا 20 درصد از ارزش گرمایش سوخت با گازهای پشته ای به اتمسفر خارج می شود.اکونومایزرهای پشته برای بازیابی مقادیر قابل توجهی از اتلاف انرژی گاز پشته طراحی شده اند ، در نتیجه کارایی سیستم دیگ بخار را بسیار بهبود می بخشد.هنگام انتخاب اکونومایزر نکات متعددی وجود دارد:
• افت فشار سمت گاز.فشار اضافی اضافه شده بر روی دیگ بخار بر توان خروجی فن احتراق تأثیر می گذارد.برای اطمینان از عملکرد و ظرفیت سیستم مناسب ، اندازه (های) اکونومایزر و فن های احتراق باید به درستی اندازه گیری شوند.
• دمای آب تغذیه.آب تغذیه برای اکونومایزر باید خنثی شود و درجه حرارت حداقل 220 درجه فارنهایت باشد تا از خوردگی لوله جلوگیری شود.
• افت فشار سمت آب.پمپ های آب تغذیه باید اندازه ای داشته باشند که افت فشار اکونومایزر را در خود جای دهند.علاوه بر این ، یک سیستم تغذیه تعدیل کننده مداوم برای اطمینان از میزان جریان مناسب از طریق اکونومایزر مورد نیاز است.
کارگاه اقتصاد ساز
