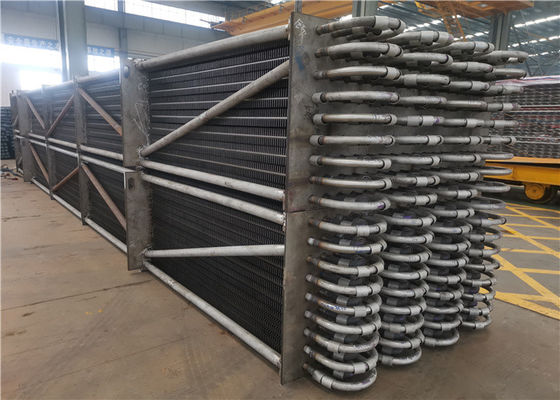

لوله 4 کیلووات عمودی بادی کم کننده دیگ بخار استرس حرارتی

اکونومایزر لوله عمودی اسپریال در نیروگاه تنش حرارتی را کاهش می دهد

توضیحات اقتصاد ساز

اکونومایزر دستگاهی است که در قسمت پایین دودکش دیگ بخار برای بازیافت گرمای اضافی دود خروجی ، حرارت دادن آب دیگ بخار به سطح گرمایش آب اشباع شده تحت فشار طبل بخار نصب شده است ، زیرا گرمای دمای بالا را جذب می کند. گاز دودکش ، دمای خروجی گاز دودکش را کاهش می دهد ، در مصرف انرژی صرفه جویی می کند و کارایی را بهبود می بخشد ، بنابراین به آن اکونومایزر می گویند.

اکونومایزر لوله پره دار نوع H یک اقتصادسنج انتقال حرارت کارآمد است که توسط لوله پره دار نوع h مونتاژ می شود (همچنین لوله پره دار نوع H ، لوله پره دار ، لوله پروانه ای نامیده می شود).

1. ساختار: فرم اصلی از نوع "H" و دو نوع "H" است که در خط مرتب شده اند.

2. ویژگی های عملکرد:

(1) اکونومایزر با اکونایزر لوله پره ای نوع H به جای اکونایزر لوله برهنه می تواند مساحت انتقال حرارت را افزایش داده ، تعداد چیدمان لوله را کاهش دهد ، به طوری که بخش گردش گاز دودکش را افزایش دهد ، سرعت دود را کاهش دهد ، سایش را کاهش دهد. از آنجا که میزان سایش لوله متناسب با قدرت 3.33 دبی گاز دودکش است ، اگر سرعت گاز دودکش از 9M /s به 7m /s کاهش یابد ، میزان سایش به 43 the از اصل کاهش می یابد. در عین حال با گذشت زمان ، آزمایش نشان می دهد که لوله پره دار به خودی خود باعث متمرکز شدن خاکستر بادی تا وسط ردیف لوله می شود ، بنابراین اقتصاد ساز لوله پر شده باعث کاهش سایش روی ساختار می شود.

(2) لوله پره دار نوع H را می توان به لوله پره دار دو لوله "دو H" تولید کرد ، ساختار آن سفت است ، می تواند در مورد ردیف لوله طولانی استفاده شود.

(3) اکونومایزر لوله پره دار نوع H در خط مرتب شده است.باله نوع H فضا را به چند ناحیه کوچک تقسیم می کند ، که بر جریان هوا تأثیر جریان دارد ، به طوری که سایش به شدت کاهش می یابد.

(4) باله نوع H می تواند به دلیل تشکیل کانالهای مستقیم در هر دو طرف ، بهترین اثر دمیدن را بدست آورد.

(5) فضای جمع و جور ، وزن کلی بسیار کاهش می یابد ، هزینه را کاهش می دهد.

(6) صرفه جویی در مصرف انرژی و مصرف برق کمتر: دستگاه صرفه جویی برای مجموعه ژنراتور می تواند حداقل دو سوم تلفات حرارتی دود ژنراتور و تنها 2 تا 4 کیلووات مصرف برق در هر تن بخار را کاهش دهد.

(7) عملیات و نگهداری ساده ؛ صرفه جویی در کار: صرفه جویی در کارخانه مونتاژ کلی ، قطعات کمتر متحرک ، ساختار ساده ، نصب آسان. سطح بالای اتوماسیون ، عملکرد و نگهداری ساده ، می تواند پرسنل عملیات را کاهش دهد.

عملکرد

1. جذب گرمای گاز دودکش با دمای پایین ، کاهش دمای خروجی دود ، کاهش تلفات دود و صرفه جویی در سوخت.

2. از آنجا که آب تغذیه قبل از ورود به طبل در اکونومایزر گرم می شود ، جذب گرمای آب تغذیه در سطح گرمایش کاهش می یابد و می توان از اکونومایزر برای جایگزینی بخشی از سطح گرمایش تبخیری با هزینه بالا استفاده کرد.

3. هنگامی که دمای آب تغذیه بالا می رود ، اختلاف دمای دیوار کاهش می یابد و تنش حرارتی نیز به ترتیب کاهش می یابد تا عمر مفید طبل بخار افزایش یابد.

مشخصات

کاربرد

صنعت مرتبط: جچرخه ترکیبی نیروگاه، مولد بخار بازیابی حرارت (HRSG).

اکونومایزرها معمولاً به عنوان بخشی از a استفاده می شوند مولد بخار با توان بازیافت حرارت (HRSG) در a چرخه ترکیبینیروگاهدر HRSG ، آب از طریق دستگاه اکونومایزر عبور می کند ، سپس aدیگ بخار و سپس a سوپر بخاریبهبا توجه به میزان جریان و طراحی دیگ بخار ، اکونومایزر مانع از غرق شدن دیگ بخار با آب مایع می شود که خیلی سرد است و نمی توان آن را جوشاند.
