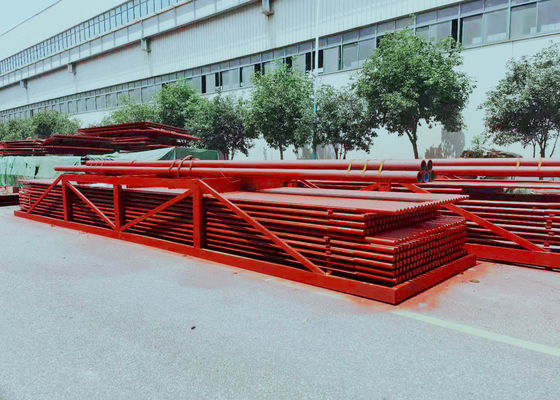

دیوار غشایی 60 پانل با جوشکاری قوس غوطه ور

دیوار غشایی 60 پانل با جوشکاری قوس غوطه ور برای نگهداری دیگ بخار نیروگاه


معرفی

دیوار آب غشایی یک ساختار محکم هوا است که شامل لوله ها و باله ها است. مزایای آن نشت هوا کمتر در کوره است.می تواند از دیوار لوله کشی ، بار کمتر روی ساختار فولادی و هزینه کمتر دیگ بخار استفاده کند.استفاده آسان از ساختار تعلیق و بهبود سیستم انبساط حرارتی ، مناسب برای تولید مکانیزه در مقیاس بزرگ ، میزان مونتاژ بالا ، ظرفیت ذخیره سازی حرارت کم و کوتاه شدن زمان خاموش شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیوار آب غشایی اغلب در دیگهای بخار با ظرفیت بالا ، درجه حرارت بالا و فشار بالا استفاده می شود.

نقاط قوی دیواره آب غشایی

(1) از آب بندی دیوار کوره اطمینان حاصل کنید و نشت هوا را در محفظه احتراق کاهش دهید.

(2) انجام سرمایش کامل آب در محفظه احتراق برای جلوگیری از کک شدن در شرایط تشدید احتراق مفید است.

(3) زمان خنک شدن راه اندازی و خاموش شدن دیگهای بخار را می توان به دلیل ظرفیت ذخیره گرما کوچک ، افزایش سریع دما و سرمایش سریع در محفظه احتراق کوتاه کرد.

(4) دیوار کوره لوله گذاری مناسب است ، که بار قاب دیگ بخار را بسیار کاهش می دهد و برای تعلیق و بلند کردن مناسب است.

(5) در مقایسه با نوع لوله برهنه ، ظرفیت جذب حرارت لوله بهبود یافته است.

(6) میزان مونتاژ اجزای دیگ بخار را بهبود می بخشد ، بار نصب را تسهیل و کاهش می دهد.

با توجه به فرآیند تولید متفاوت ، دیواره آب غشایی را می توان به سه نوع تقسیم کرد (شکل 1 را ببینید): 1. لوله های باله نورد شده در ردیف ها جوش داده می شوند و حجم کار جوشکاری کمتری دارند ، اما لوله های پره گران هستند.2. لوله و باله (فولاد مسطح) به صورت ردیفی جوش داده می شوند که هزینه مواد پایینی دارد و به راحتی می تواند الزامات زمین های مختلف را برآورده کند ، اما فولاد مسطح به تجهیزات دقیق و اتمام نیاز دارد. لوله ها با پر کردن سیم جوش تشکیل می شوند ، که بیشتر برای گودی کوچک بین لوله ها استفاده می شود.گام بین لوله های دیواره آب غشایی به عواملی مانند فشار دیگ بخار و بار حرارتی کوره مربوط می شود ، معمولاً s/d 1.2-1.5 است.

مشخصات

عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب حرارت ایجاد شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها و در نتیجه کاهش دمای محفظه است.

• پانل دیواری آب دیگ بخار: نقطه بسیاری از لوله های پر شده را به سطح گرمایش ترکیبی مهر و موم شده جوش می دهد ، که باعث افزایش هوادهی کوره و کاهش نشت هوا می شود.
• لوله های دیواری آب دار:پین هایی به طول 20 تا 25 میلی متر و قطر 6 تا 12 میلی متر را روی لوله دیوار آب جوش می دهد و سپس از پلاستیک نسوز سنگ معدن کروم برای کاهش جذب حرارتی پانل دیوار آب و افزایش دما در ناحیه احتراق استفاده می کند.این مناسب برای شرایطی است که آتش زدن سوخت و همچنین کوره های مخصوص سرباره خاص دشوار است.
• پانل دیواری دیگ بخار لوله ساده: متشکل از یک ردیف کامل از لوله های فولادی بدون درز ، ساده ترین ساختار.
• لوله دیواری آب دیگ بخار دیواری: تعبیه شده در دیواره داخلی دیوار کوره ، جذب گرمای یک طرفه.
• پانل دیوار دو طرفه آب گرم: در وسط کوره دیگ بخار بزرگ نصب شده است که به دو قسمت مستقل از یکدیگر تقسیم می شود و هر دو طرف گرم می شوند.
