ASME 72 Tons 20G Steel Tube Steam Boiler Wall کاهش حرارت را از دست می دهد

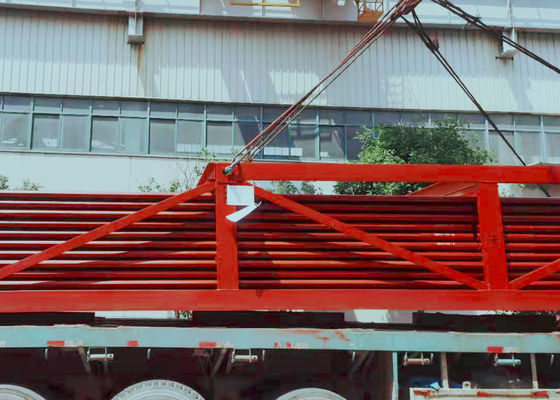

پانل دیواری آب ممبران دیگ بخار 72 تن ساخته شده از لوله فولادی 20G برای دیگ بخار نیروگاه

معرفی

از پانل های دیواری آب در دیگهای صنعتی مدرن برای جایگزینی لوله های تولید بخار استفاده می شود.آنها طوری طراحی شده اند که گرمای تابشی با دمای بالا را که شعله در محفظه سوخت ایجاد می کند ، جذب کرده و اتلاف حرارتی ناشی از تنگی هوا را کاهش می دهد.ما لوله های دیگ بخار پانل های دیوار آب را در اشکال و اندازه های مختلف برای پاسخگویی به نیاز مشتری تولید می کنیم و همه آنها با استفاده از دستگاه های جوشکاری باله به لوله و خم کننده های بزرگ لوله پردازش می شوند.

دیوارهای دیگ بخار دیواره های غشایی هستند که از لوله های جوش داده شده با یا بدون یک نوار فلزی در بین آنها ساخته شده است.این دیوارها محفظه محفظه احتراق زغال سنگ را تشکیل می دهند.لوله های دیواری آب نیز به عنوان بخش اواپراتور نامیده می شوند.آنها حاوی آب بیشتر به صورت مایع هستند که با بالا آمدن در دیگ بخار به تدریج تبخیر می شود.



• پانل دیواری آب دیگ بخار: نقطه بسیاری از لوله های پر شده را به سطح گرمایش ترکیبی مهر و موم شده جوش می دهد ، که باعث افزایش هوادهی کوره و کاهش نشت هوا می شود.
• لوله های دیواری آب دار:پین هایی به طول 20 تا 25 میلی متر و قطر 6 تا 12 میلی متر را روی لوله دیوار آب جوش می دهد و سپس از پلاستیک نسوز سنگ معدن کروم برای کاهش جذب حرارتی پانل دیوار آب و افزایش دما در ناحیه احتراق استفاده می کند.این مناسب برای شرایطی است که آتش زدن سوخت و همچنین کوره های مخصوص سرباره خاص دشوار است.
• پانل دیواری دیگ بخار لوله ساده: متشکل از یک ردیف کامل از لوله های فولادی بدون درز ، ساده ترین ساختار.
• لوله دیواری آب دیگ بخار دیواری: تعبیه شده در دیواره داخلی دیوار کوره ، جذب گرمای یک طرفه.
• پانل دیوار دو طرفه آب گرم: در وسط کوره دیگ بخار بزرگ نصب شده است که به دو قسمت مستقل از یکدیگر تقسیم می شود و هر دو طرف گرم می شوند.
•

کاربرد


مشخصات

عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب حرارت ایجاد شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها و در نتیجه کاهش دمای محفظه است.
