| محل منبع: | ژانگجیانگ ، چین |
| نام تجاری: | HD BOILER |
| گواهی: | ISO9001 , TUV , ASME , EN3834, Grade A |
| شماره مدل: | MWWPO08062 |
| مقدار حداقل تعداد سفارش: | 20 تن |
|---|---|
| قیمت: | Negotiable |
| جزئیات بسته بندی: | قاب آهنی بسته دریا شایسته |
| زمان تحویل: | ظرف 70 روز پس از دریافت DP یا L/C |
| شرایط پرداخت: | L / C ، T / T |
| قابلیت ارائه: | 500 تن در هر ماه |
| مواد: | فولاد کابین / فولاد ضد زنگ / فولاد آلیاژی | ساختار: | لوله آتش / آب |
|---|---|---|---|
| درمان سطحی: | رنگ نقاشی شده | دامنه برنامه ها: | نیروگاه |
| مشخصات: | طبق نقشه | بندر: | شانگهای ، ژانگ جیاگانگ |
| برجسته: | لوله آب دیگ بخار آلیاژی,لوله آب دیگ بخار مقاوم در برابر خوردگی,دیوار آب دیگ بخار مقاومت در برابر خوردگی |
||

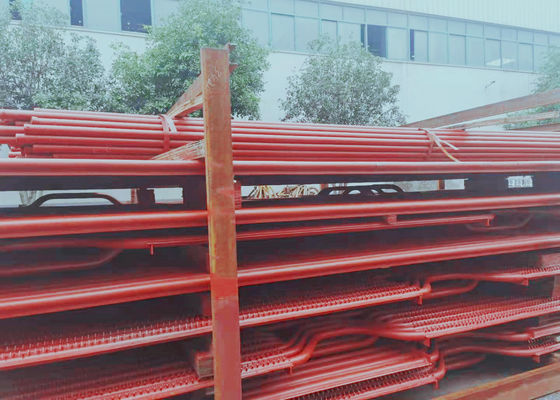

دیوار غشای دیگ بخار فولاد کربنی مقاوم در برابر خوردگی BS1113 ؛ 1999 SA210A1
معرفی محصول: پانل دیواری آب غشای دیگ بخار
1. دیوارهای غشایی به طور گسترده ای در دیگهای بخار برای نیروگاه های برق/نیروگاه به عنوان بخش تبادل حرارت استفاده می شود.
2. پانل های دیواری آب ممبن با لوله ها و تخت های فولادی برای اطمینان از آب بندی خوب و کاهش قابل توجه فاکتور نشت هوا دیگ بخار منفی ، بهبود وضعیت احتراق در کوره ترکیب شدند.
3. پانل های دیواره آب غشایی سطح گرمای تابشی را افزایش داده و در مصرف فولاد صرفه جویی می کند.
مزایای
| 1 | برای تضمین نشتی دیوار کوره و کاهش نشت هوا محفظه احتراق. |
| 2 | برای دستیابی به خنک کنندگی کامل آب محفظه احتراق و دیواره آب غشای لوازم جانبی دیگ بخار ، جلوگیری از کک شدن تحت شرایط پخت اضافی مفید است. |
| 3 | ظرفیت ذخیره سازی حرارتی اندک است ، گرم شدن محفظه احتراق سریع است و سرمایش نیز سریع است ، که می تواند زمان سرمایش شروع به کار دیگ بخار و خاموش شدن کوره را کوتاه کند. |
| 4 | خوب است که از دیوار سرد شده با آب بالا استفاده کنید و می تواند بار چارچوب دیگ را کاهش دهد ، که برای بیرون آمدن از فایده است. |
| 5 | در مقایسه با لوله های برهنه ، دیواره آب غشایی ظرفیت جذب گرمای لوله ها را بهبود می بخشد. |
| 6 | دیوار آب غشایی دیگ بخار مستقیم کارخانه می تواند درجه ترکیب اولیه قطعات دیگ بخار را بهبود بخشد و حجم کار نصب را کاهش دهد. |
تولید
دیگهای بخار HD از تکنولوژی جوشکاری قوس غوطه ور برای تولید دیوارهای آب به عنوان نیاز سازگار با محیط زیست استفاده می کنند.
همچنین می تواند یک ساختار محکم و آب بندی خوب را تضمین کند.
امکانات
1. ساختار محکم
2. استحکام بالا
3. ابعاد دقیق
4. پایان مقاوم در برابر خوردگی
شرح
از پانل های دیواری آب در دیگهای بازیابی ضایعات حرارتی استفاده می شود.ما پانل های دیواری آب تولید می کنیم.این لوله ها از لوله های فولادی کربنی ساخته شده است که به نقاشی ها و مشخصات مشتریان می پردازد.مراقبت ویژه ای برای تخمک گذاری و نازک شدن قسمت خم شده در حین ساخت انجام می شود.
ما در حال تولید و عرضه طیف گسترده ای از پانل های Waterwall هستیم.شناخته شده است که لوله های ارائه شده توسط ما فشار داخلی زیادی را تحمل می کنند زیرا یک نوار پیوسته از مواد باله به صورت مارپیچی روی لوله پیچیده می شود.این لوله ها به طور یکنواخت گرما را تأمین می کنند که منجر به افزایش خروجی گرما می شود.
عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب حرارت ایجاد شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها و در نتیجه کاهش دمای محفظه است.
جزئیات ساخت و ساز
ویژگیهای ترکیبی دیوار خنک کننده آب غشایی به شرح زیر است:
1. عرض ، طول ، مسطح بودن و مورب ردیف لوله را هنگامی که ردیف لوله تقسیم شده بر روی قاب ترکیبی قرار می گیرد بررسی و تنظیم کنید. اگر عرض ردیف لوله بزرگتر یا کمتر از اندازه مشخص شده باشد ، باله می تواند برش به طول مناسب ، تنظیم در اندازه مشخص شده و سپس دوباره جوش داده می شود. هنگامی که اختلاف مورب ردیف لوله از lOmm بیشتر شود ، می توان باله های بین برخی از لوله ها با اندازه بزرگتر را کاهش داد تا فاصله بین لوله ها را کاهش داده و اختلاف مورب را از بین برد. سپس باله ها را می توان جوش داد. هنگامی که ناهمواری ردیف لوله از محدوده مجاز فراتر رود ، می توان از قاب دروازه ای برای اصلاح فشار بالای جک استفاده کرد.
2. مفصل باسن ردیف لوله با یک لوله متفاوت است. اتصال جوش یک لوله پس از جوشکاری حدود 1-2 میلی متر کوچک می شود ، که هیچ تاثیری روی لوله های دیگر ندارد. اما ردیف لوله یکسان نیست ، دو بخش جوشکاری باسن ردیف لوله ، اگر از یک طرف به طرف دیگر دنباله جوشکاری ، جوشکاری تا انتهای لوله ناشی از تغییر شکل بسیار زیاد است. بنابراین ، قبل از جوشکاری لب به لب ، فاصله لبه این جوشکاری مفصل باید به طور جامع اندازه گیری شود ، و با توجه به فاصله لبه بسیار کوچک ، متوسط ، طبقه بندی بسیار بزرگ است ، اگر فاصله لبه بسیار بزرگ یا خیلی کوچک است ، باید از روش برش لوله استفاده شود ، که با یک لوله کوتاه متوسط جایگزین شده است. این بار ، به دلیل کوچک شدن جوش ، لوله با شکاف بزرگتر قابل لحیم کاری می شود.به منظور کاهش تغییر شکل انقباض جوشکاری لوله ، باید از روش تقارن و جوش متقاطع استفاده شود.
3. قسمت زیرین دیوار خنک کننده آب جلو و عقب دارای ته کوره (سطل خاکستر سرد) و قسمت بالای دیوار خنک کننده آب عقب دارای زاویه شعله است ، بنابراین اندازه اجزا بزرگتر و شکل خاص تر است ، بنابراین ترکیب آن دشوار است.
4. توپ یکپارچه لوله دیواری آب عقب با سایر لوله های سطح گرمایش متفاوت است. از آنجا که دیوار آب عقب در جعبه سربرگ بالا دارای زاویه مقاوم در برابر شعله است ، تعداد لوله های خمش زاویه مقاوم در برابر شعله همانند قسمت عقب است. دیوار آب ، به منظور افزایش استحکام زاویه مقاوم در برابر شعله ، تعداد قابل توجهی فاصله مستقیم لوله (بیشتر نوع کوره) وجود دارد. در تقاطع زاویه شعله و لوله مستقیم ، سه راهی مخصوص فولاد ریخته گری با شکل مخصوص (سه- لوله انشعابی) نصب شده است. در لوله مستقیم و محل اتصال بین مخزن متحد بالا مجهز به دهانه Φ 5 میلی متر یا محدود کننده Φ 10 میلی متر است. به این ترتیب ، اکثر لوله های خم شده متوسط کار برای خنک کننده شعله زاویه ، و قسمت کوچکی از لوله خم شده محیط کار اطمینان حاصل می کند که لوله مستقیم و لوله خمیده دارای مقدار انبساط متناظر هستند تا تنش داخلی را کاهش دهند ، بنابراین دشواری عبور از توپ افزایش می یابد.
کارگاه
