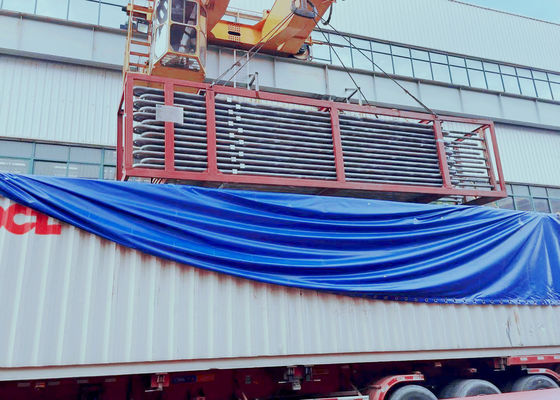

فولاد کربنی SA210A1 ASME کویل گرمکن برای 25TPH زغال سنگ شلیک+دیگ بخار زیست توده

فولاد کربنی SA210A1 ASME کویل گرمکن برای 25TPH زغال سنگ شلیک+دیگ بخار زیست توده

پارامترها: کویل سوپرهیتر

اصل کار

سوپر بخاری قسمتی است که بخار را از دمای اشباع به سوپر بخاری توسط دیگ گرم می کند.به آن سوپر بخاری نیز می گویند.
بر اساس حالت انتقال حرارت ، سوپر بخاری را می توان به نوع همرفت ، نوع تابشی و نیمه تابشی تقسیم کرد.
با توجه به ویژگی های ساختار ، می توان آن را به نوع لوله سرپانتین ، نوع صفحه نمایش ، نوع دیوار و نوع دیوار تقسیم کرد.
همه آنها از تعدادی لوله موازی و منیفولد ورودی و خروجی تشکیل شده اند.
اکثر دیگهای بخار صنعتی دارای سوپر بخاری نیستند زیرا بسیاری از فرآیندها و تاسیسات صنعتی فقط به بخار اشباع نیاز دارند.
سوپر بخاری ها عموماً در نیروگاه ها ، لوکوموتیوها و دیگهای دریایی نصب می شوند تا کارایی حرارتی کل نیروگاه بخار را بهبود بخشد.

معرفی محصول

بخاری گرمکن در واقع نوعی سوپرهیتر بخار است که بخار کم فشار را پس از کار گرم کرده و به دمای معینی می رسد.نقش گرمکن بیشتر بازده حرارتی گردش در نیروگاه را بهبود می بخشد و باعث می شود دمای بخار تیغه آخرین مرحله توربین بخار در محدوده مجاز کنترل شود.
گرمکن مجدد یک دیگ بخار است که بخار توربین بخار را به بخار فوق گرم می کند.
گرمکن دو کارکرد دارد: یکی کاهش رطوبت بخار آب ، که برای محافظت از پره توربین مفید است.
دوم ، کارایی نسبی و مطلق داخلی توربین بخار را می توان بهبود بخشید.

جزئیات

• سوپر بخاری

به طور کلی 30 ~ 60 میلی متر. رایج ترین نوع گرمکن جریان لوله سرپنتین است. این یک گروه لوله شدیدتر دارد که در دودکش دودکش 450 ~ 1000، ، دودکش فرسایش عمودی و جانبی تزئین می کند. گاز دودکش عمدتا گرما را به روش جابجایی به لوله منتقل می کند و مقداری از گرما توسط تابش جذب می شود. سوپرهیتر صفحه ای شامل تعدادی صفحه نمایش لوله است که در قسمت بالای کوره یا در خروجی قرار گرفته و متعلق به تابش یا سوپرهیتر نیمه تابشی. اولی گرمای تابشی را از شعله کوره جذب می کند ، در حالی که دومی نیز مقداری گرمای جابجایی را جذب می کند. در دیگهای بخار نیروگاه بالای 10 مگاپاسکال ، هر دو نوع صفحه نمایش و سوپرهیتر نوع مارپیچ معمولاً برای افزایش جذب گرما استفاده می شود. سوپرهیتر که روی دیوار داخلی کوره اعمال می شود ، سوپرهیتر تابشی است که به ندرت مورد استفاده قرار می گیرد. سوپرهیتر دیواری در دیگ بخار نیروگاه با ظرفیت زیاد برای تشکیل دیواره بالای کوره و انتقال حرارت استفاده می شودue. تصویر چیدمان چندین سوپرهیتر را نشان می دهد. دیگهای بخار کوچک صنعتی با سوپرهیتر تنها با یک سوپر بخاری تک مرحله ای می توانند شرایط را برآورده کنند.

• گرم کن

طرح گرمایش از طرح فوق گرم کننده ، شامل همرفت ، تابش و نیمه تابش پیروی می کند.

گرم کننده همرفت دارای جریان معکوس ، جریان پایین دست و جریان مختلط ، تک سیم پیچ ، دو سیم پیچ ، چند سیم پیچ ، موازی و مورب ، نوع عمودی و افقی ، موازی با دیوار جلو و عمود بر دیوار جلو است. گرم کننده همرفت گرم کننده اصلی است که گرمای جابجایی را جذب می کند.

منظور از گرم کننده تابشی تابش کوره جذب کننده گرمکن است.

گرمکن های نیمه تابشی (سوپر بخاری صفحه ای) به گرم کننده هایی گفته می شود که تابش بیشتری از کوره (بیش از 1/2 کل حرارت) را جذب می کنند.

اصل انتخاب مواد گرم کننده مشابه اصل گرمکن است.از آنجایی که بخار گرمایش از نظر خنک کنندگی نسبت به سوپرهیتر پایین تر است ، دمای دیوار طراحی به طور کلی بالاتر از دمای گرم کن با همان درجه حرارت است. لوله های فلزی گرم کننده های با دمای بالا عموماً از فولاد آلیاژی ساخته می شوند (لوله های فلزی حاوی بیش از 5 of آلیاژ به عنوان مثال ، 12CrlMoV ، فولاد 102 ، sa213-t91 ، sa213-tp304 ، sa213-tp347 و غیره

شرکت قران

Hua Dong Boiler تبدیل به یک تامین کننده اصلی واجد شرایط تولید کنندگان و شرکت های تولید کننده دیگ داخلی و خارجی از جمله شرکت آمریکایی Covanta Energy ، AMEC Foster Wheeler Company ، ALSTOM ، Oriental Boiler Limited by Share Ltd. ، Harbin electric LLC ، Wuxi Hua Guang Boiler Co. ، آموزشی ویبولیتین ، Hangzhou Boiler Group Co.، Ltd.
