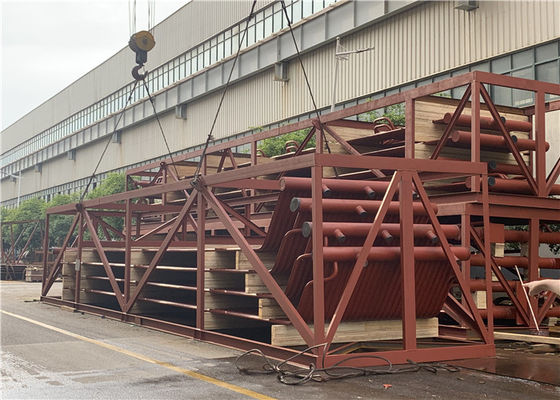

کولر شوفاژ ASME CE Standard Membrane Water Wall 90T / H CFB
جزئیات محصول
| وضعیت: | جدید | ساختار: | لوله آتش / آب |
|---|---|---|---|
| سوخت: | ذغال سنگ / گاز / ذغال سنگ / حرارت آب | فشار: | فشار کم / زیاد |
| طیف وسیعی از برنامه ها:: | نیروگاه ، صنعتی | نام محصول: | قطعات یدکی دیگ بخار گاز |
| برجسته کردن |
کولر دیگ بخار CFB,کولر دیگ 90T / H,کولر دیگ بخار Membrane Wall |
||
توضیحات محصول
دیواره آب غشای ASME یا Ce استاندارد سیستم خنک کننده آب دیگ بخار 90 T / H CFB
معرفی
HDB پانل های دیواری جایگزین ، دهانه های مشعل ، درگاه ها و درهای بازرسی را برای دیگهای بخار آب و برق فراهم می کند. دیواره آب غشایی ما با استفاده از مواد اولیه درجه یک و تجهیزات تولید معاصر در واحد تولید پیشرفته ما تولید می شود.محدوده ارائه شده بنا به نیاز مشتریان محترم در اندازه ها ، اشکال و مشخصات مختلف موجود است.بعلاوه ، این موارد در بازه زمانی قول داده شده به مشتریان تحویل داده می شوند.
دیواره های آب دیگ بخار ، دیواره های غشایی هستند که از لوله هایی ساخته شده اند که با هم یا بدون آنها یک نوار فلزی جوش داده شده اند.این دیواره ها محفظه محفظه احتراق ذغال را تشکیل می دهند.لوله های دیواره آب همچنین به عنوان بخش اواپراتور شناخته می شوند.آنها حاوی آب بیشتر به صورت مایع هستند که با بالا رفتن در دیگ بخار به تدریج تبخیر می شوند.
مزایای دیواره آب غشایی
1)برای اطمینان از نشت پذیری دیواره کوره و کاهش نشت هوا در محفظه احتراق.
2)برای دستیابی به خنک سازی کامل محفظه احتراق ، و دیواره آب غشای لوازم جانبی دیگ بخار برای جلوگیری از کک شدن در شرایط شلیک مکمل مفید است.
3)ظرفیت ذخیره سازی حرارتی کم است ، گرم شدن محفظه احتراق سریع و خنک کننده نیز سریع است ، که می تواند زمان خنک سازی شروع دیگ بخار و خاموش شدن کوره را کوتاه کند.
4)خوب است که از دیوار خنک شده با آب پشتیبانی شده استفاده کنید و می تواند باعث کاهش بار چارچوب دیگ بخار شود ، که مزیت آن برآمدگی است.
5) در مقایسه با لوله های لخت ، دیواره آب غشا ظرفیت جذب گرما در لوله ها را بهبود می بخشد.
6) دیواره آب غشای دیگ بخار مستقیم کارخانه می تواند درجه ترکیبی اولیه قطعات دیگ را بهبود بخشد و کار نصب را کاهش دهد.
اضافی
| 1 | از پانل های دیواری آب در دیگهای بخار بازیافت Waste Heat استفاده می شود. |
| 2 | ما پانل های دیواری آب تولید می کنیم ، این لوله ها از لوله های فولادی کربن ساخته شده اند تا به نقشه ها و مشخصات مشتری برسند. |
| 3 | در حین ساخت برای تخمک گذاری و نازک شدن در قسمت خمیده مراقبت ویژه ای انجام می شود. |
| 4 | ما در حال تولید و تهیه طیف گسترده ای از پانل های Waterwall هستیم. |
| 5 | لوله های ارائه شده توسط ما شناخته شده اند که فشار داخلی زیادی را تحمل می کنند زیرا یک نوار پیوسته از مواد باله به صورت مارپیچ روی لوله پیچیده می شود. |
| 6 | معروف است که این لوله ها گرما را به طور یکنواخت تأمین می کنند که منجر به افزایش خروجی گرما می شود. |
| 7 | عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب گرمای تولید شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها است ، بنابراین دما را در محفظه کاهش می دهد. |
کاربرد
| 1 | دیواره غشای دیافراگم دیافراگم غشا membrane و فرآیندهای غشایی چین |
| 2 | این دیواره ها محفظه محفظه احتراق ذغال را تشکیل می دهند. |
| 3 | لوله های دیواره آب همچنین به عنوان بخش اواپراتور شناخته می شوند.آنها حاوی آب بیشتر به صورت مایع هستند که با بالا رفتن در دیگ بخار به تدریج تبخیر می شوند. |
توجه داشته باشید
| 1 | کنترل نفوذ جوش برای برآوردن نیازهای مکانیکی و انتقال حرارت کنترل تغییر شکل تا میزان تحمل قابل قبول. |
| 2 | پانل ها به طور معمول پس از جوشکاری و عملیات حرارتی در کارگاه نیاز به صافکاری دارند ، سوالی که باید به آن پاسخ داده شود این است که آیا فروشگاه می تواند تحمل های بعدی را برای نصب موفقیت آمیز سایت برآورده کند؟ |
| 3 | آیا می توان بدون افزودن کنترل های بیش از حد که هزینه و زمانبندی را اضافه می کند ، از روش های موجود موجود در فروشگاه استفاده کرد. |
| 4 | اهمیت پیش گرم شدن و نگهداری آن از طریق فرایند جوشکاری می تواند باعث تعدادی از موارد دستکاری و پردازش مغازه شود که به طور قابل توجهی هزینه را افزایش می دهد. |
مواد و چیدمان غشا / / دیواره آب:
کوره و سقف از دیواره آب غشایی ساخته شده و توسط سازنده آویز بالایی هدر فوقانی خنک کننده آب بر روی ساختار فولادی آویزان شده اند.سطح تقاطع کوره 3170 × 5290 میلی متر مربع است و ارتفاع کوره بالایی 28877 میلی متر است.دیواره آب غشایی از تخت فولاد جوشکاری φ60 × 5 و 6 × 45 ساخته شده است.محفظه احتراق از لوله فولادی φ60 × 4 ساخته شده و با جوشکاری برای بستن مواد نسوز جوش داده شده است.قسمت فوقانی محفظه احتراق با دیواره آب غشای کوره متصل می شود.قسمت تحتانی به محفظه باد خنک کننده آب و توزیع کننده هوا خنک کننده آب متصل می شود.محفظه باد خنک کننده آب از لوله فولادی φ60 تشکیل شده است و برای محکم کردن مواد نسوز با پین جوش داده می شود.توزیع کننده خنک کننده آب با لوله فولادی φ60 و تخت فولادی 6X45 جوش داده می شود.سوراخ های کوچک روی تخت فولادی با درپوش قیف متصل می شوند.
کوره مدار گردش آب چپ ، راست ، جلو و عقب را تقسیم می کند.لوله پیشران بخار از لوله های فولادی φ133 × 5 و φ108 × 4.5 ساخته شده است.نتیجه گیرنده از لوله فولادی φ108 × 4.5 تشکیل شده است.شیر دمنده را در زیر هدر پایین نصب کنید تا به صورت متناوب دمیده شود.
نکات برجسته محصول
دیواره آب غشای ASME یا Ce استاندارد سیستم خنک کننده آب دیگ بخار 90 T / H CFB معرفی HDB پانل های دیواری جایگزین ، دهانه های مشعل ، درگاه ها و درهای بازرسی را برای دیگهای بخار آب و برق فراهم می کند. دیواره آب غشایی ما با استفاده از مواد اولیه درجه یک و تجهیزات تولید معاصر در واحد تولید پیشرفته ما تولی...
