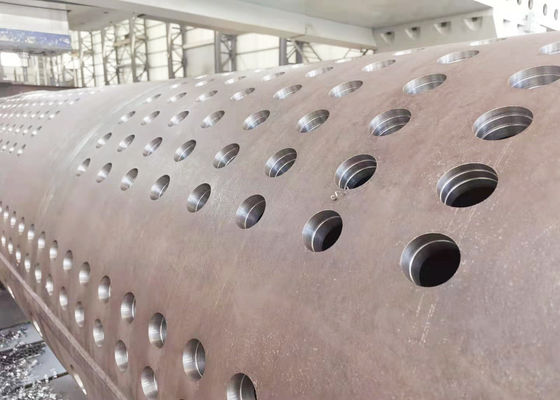

ASME ذغال سنگ بخار دیگ بخار فولاد کربن Mud Drum High Temperature

قطعات دیگ بخار بخار بخار فولاد کربنی ASME برای دیگهای بخار ذغال سنگ

معرفی

درام بخار از ویژگی های استاندارد دیگ بخار لوله آب است.این یک مخزن آب / بخار در انتهای بالای لوله های آب است.درام بخار تولید شده در لوله های آب را ذخیره می کند و به عنوان جدا کننده فاز مخلوط بخار / آب عمل می کند.تفاوت چگالی بین آب سرد و گرم به تجمع "گرمتر" آب-بخار اشباع شده و-بخار اشباع شده در درام بخار کمک می کند.

بخار درام رابط اصلی بین آب و بخار است.در یک کارخانه تولید زغال سنگ ، آب خوراک دیگ بخار از طریق اکونومایزر و درام عبور می کند در حالی که بخار از آب تغذیه جدا می شود و به سمت بخاری خارج می شود. حفظ سطح مایع ثابت در قسمت بالایی درام بخار برای تأمین مناسب لازم است کیفیت بخارابزار دقیق باید در برابر دما و فشار بالا مقاومت کند.

جزئیات جداسازی بخار آب

تفکیک اولیه بخار آب تقریباً تمام بخار آب را از بین می برد به طوری که بخار بسیار کمی از پایین درام به سمت لوله های گرم شده از طریق اتصال خروجی چرخانده می شود (پایین آورنده).

در جدایی ثانویه، بخار از طریق مرحله ثانویه جدا کننده ها یا عناصر اسکرابر (معمولاً صفحات موازی موجدار با فاصله نزدیک) برای حذف قطره نهایی آب عبور می کند.سپس بخار از طریق پورت های مختلف خسته می شود.

تجهیزات جانبی

اجزای اصلی در سیستم دیگ بخار عبارتند از: بخاری های خوراکی دیگ بخار ، دیگ بخار ، دیگ بخار ، پمپ تغذیه ، اکونومایزر ، دیگ بخار ، سوپرهیتر ، تهویه هوا ، سیستم بخار ، کندانسور و پمپ میعانات.علاوه بر این مجموعه ای از کنترل ها برای نظارت بر جریان آب و بخار ، جریان سوخت ، جریان هوا و مواد شیمیایی اضافی وجود دارد.

طبقه بندی

کنترل کیفیت

1. آزمون تأثیر و گزارش محاسبه مقاومت با اطلاعات مواد کاربردی.

2. گزارش 100٪ NDT (بازرسی غیر مخرب) ورق ، لوله و الکترود فولادی

3. گزارش بازرسی آزمایش اشعه ایکس ، γ و اشعه مایع (درز جوشکاری): برای اطمینان از کیفیت کل دیگ بخار

4. گزارش تست هیدرولیک: اطمینان از فشار کار استاندارد و ایمنی
