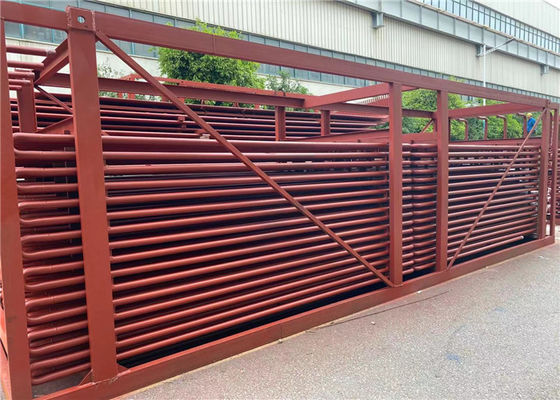

ASME Plane Water Boiler Superheater Coil ضد خوردگی درجه حرارت بالا

کویل های فولادی سوپرهیتر صفحه استاندارد ASME برای دیگ بخار نیروگاه حرارتی

Superheater & Reheater ، جز Custom سفارشی برای سیم پیچ Superheater دیگ بخار

عملکرد Super بخاری در نیروگاه حرارتی این است که آخرین اثرات رطوبت را از بخار اشباع شده خارج شده از دیگ بخار و افزایش درجه حرارت آن بالاتر از دمای اشباع به عنوان مورد نیاز در ورودی توربین بخار.

انواع بخاری فوق العاده:
1. سوپرهیتر تابشی: اولین نوع سوپرهیتر است و برای محافظت از آنها در برابر شعله مستقیم یا آتش سوزی در بالای یا پشت بانکهای لوله های آب قرار دارد.
پارامترهایی که باعث افزایش همرفت می شوند

آ.افزایش جریان سوخت و هوا (جریان گاز احتراق)
بافزایش سرعت جریان جرم بخار

تابش به طور عمده به درجه حرارت شعله بستگی دارد.با افزایش سرعت جریان بخار ، دمای خروج کمتر می شود.
سوپر بخاری تابشی
آنها در معرض منبع حرارت قرار می گیرند زیرا نیاز به بهبود دمای فلز است.

از بخاری و گرمکن فوق العاده تابشی و همرفت برای بخار با درجه حرارت بالا استفاده می شود.
لوازم جانبی بخاری فوق العاده بخار تابشی در دیگ بخار

از لوله های مار مانند (فولاد کربن ، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت و غیره) و جعبه های جمع آوری و سایر مواد پشتیبانی تشکیل شده است.لوله ها معمولاً با توجه به نیاز کاربر به طور جداگانه دارای φ32 ، φ38 ، φ42 یا انواع دیگر مشخصات هستند.

دوباره گرم کن
آنها به عنوان بخاری فوق العاده سالم هستند اما از آنجا که دمای خروج آنها کمی از بخاری های فوق العاده کمتر است و فشار آنها 20 تا 25٪ کمتر از بخاری فوق العاده است ، می توانند آلیاژهای مواد با کیفیت کمتری را تحمل کنند.

کاربرد:
بخاری فوق بخار از سیم پیچ های متراکم تشکیل شده است و در دودکش تحت دمای 450ºC-1000ºC قرار می گیرد.
برای ظرفیت دیگ بخار نیروگاه بیش از 10 مگاپاسکال ، صفحه و سوپرهیتر کویل دار معمولاً استفاده می شود.

جزئیات

گرم شدن بیش از حد باعث افزایش کارایی کلی و همچنین جلوگیری از تراکم بیش از حد در آخرین مراحل توربین می شود که از فرسایش تیغه جلوگیری می کند.

از گرمای گازهای احتراق کوره برای از بین بردن رطوبت بخار و بیش از حد گرم شدن بخار استفاده می شود.

سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل شده اند.

گرما از گازهای گرم به بخار موجود در سوپرهیتر در دمای بالا منتقل می شود.

بنابراین مقطع ابتدایی سوپرهیتر در جریان جریان متقابل و قسمت ثانویه در جریان موازی مرتب می شود تا فشار تنش دیواره لوله را کاهش دهد.


اصل


اصل سوپرهیتر شبیه لوله های بخار تولید شوفاژ است.

گازهای داغ در دمای بالا لوله های سوپرهیتر را جارو می کنند و دمای بخار را افزایش می دهند که اندازه آن بستگی به دمای خروجی گاز دارد که از سوپرهیتر و سرعت گاز خارج می شود.

برای گرم کردن بخار اشباع استفاده کنید ، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقاac ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز را از جمله ظرفیت بخار ، درجه حرارت ، دمای مورد نیاز و غیره برای ما ارسال کنید. ما بر این اساس طراحی خواهیم کرد.

دیگ بخار HD بهترین امکانات را در کلاس ارائه می دهد

برای بیش از 30 سال ، دیگ بخار هوآ دونگ به طور مداوم در حال نوآوری و بهبود بخاری های گرم کننده و گرمایش مجدد دیگهای ما است. بهبود در خم شدن ، جوشکاری و طراحی اطمینان حاصل می کند که محصولات ما مطابق با استانداردهای اروپایی و آمریکایی هستند ، و یک عملکرد مجدد را تضمین می کنند.
