محل منبع: | چین |
نام تجاری: | HD BOILER |
گواهی: | ISO9001 , SGS , TUV , ASME , EN |
شماره مدل: | پانل دیواره آب |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی آماده دریا |
زمان تحویل: | 30 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 500 تن / ماه |
مواد: | فولاد کربن ، آلیاژ ، فولاد ضد زنگ | درمان سطحی: | نقاشی شده |
---|---|---|---|
کد HS: | 3215960855 | بسته بندی: | بسته بندی قاب آهنی |
سوخت: | ذغال سنگ / گاز / ذغال سنگ / حرارت آب | مشخصات: | سفارشی |
برجسته: | پانل غشای دیگ بخار ASTM,پانل دیگ بخار صنعت نفت,پانل غشای دیگ بخار |

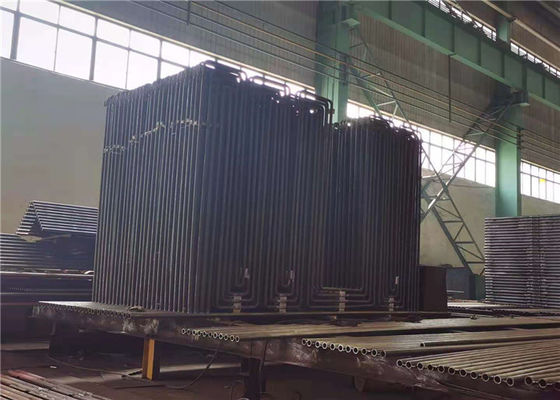

قطعات فشار فشار پانل دیواره دیواره آب دیگ بخار صنعت ASTM برای دیگ بخار گاز
توضیحات محصول
دیواره آب در دیگ بخار هر دیواره کوره ای است که از دیگهای نسوز و لوله در دیگ بخار لوله آب تشکیل شده باشد.این لوله ها به طور مساوی فاصله دارند و به طور کلی به هدرهایی متصل می شوند که به نوبه خود به بانک اصلی تولید دیگ وصل می شوند.آنها در اینجا دو منظوره دارند زیرا گرما را می گیرند که در غیر این صورت به جو می رود و به گرم شدن آب در دیگ کمک می کند.و همچنین به خنک نگه داشتن نسوز کمک می کنند.این از جوش خوردن نسوز جلوگیری می کند.
مشخصات
نام | پانل آب غشایی |
مواد | فولاد کربن ، آلیاژ فولاد،و غیره. |
اندازه لوله | Φ38 - 76 میلی متر ، سفارشی سازی |
استاندارد | ISO ، ASME |
مدل | تحصیل کرده |
بعد، ابعاد، اندازه | سفارشی سازی |
فرایند ساخت | مواد → شمش → نورد گرم / سرد treatment عملیات حرارتی (نرمال سازی + تعدیل) → بازرسیپرداخت→لوله جوشکاری مشترکمونتاژ →جوشکاری → بازرسی treatment عملیات حرارتیتست فشار هیدرولیک→رنگ آمیزی→ بسته بندی |
محل نصب | اطراف محفظه احتراق دیگ بخار |
عموماً بر روی سطح داخلی دیواره کوره قرار می گیرد ، عمدتا برای جذب گرمای تابشی از شعله و گاز دودکش در کوره استفاده می شود. این نوع اصلی سطح گرمایش تبخیری دیگ مدرن و همچنین اصلی است بخشی از حلقه گردش آب دیگ بخار. به عنوان ترکیبی از دیواره کوره خنک کننده و محافظ.
دیواره های خنک کننده آب در ابتدا نه برای گرم شدن ، بلکه برای خنک کردن کوره طراحی شده اند تا در دماهای بالا آسیب نبیند. بعداً ، بعلت عملکرد تبادل حرارت خوب ، به تدریج درام را جایگزین کرد تا به گرمایش اصلی تبدیل شود قطعات دیگ بخار.
یک سطح گرمایشی تبخیری متشکل از بسیاری از لوله های موازی بر روی دیواره داخلی کوره دیگ بخار قرار گرفته است. نقش دیواره آب جذب گرمای تابشی شعله درجه حرارت بالا یا گاز دودکش در کوره ، تولید بخار یا آب گرم در لوله را کاهش دهید ، درجه حرارت دیواره کوره را کاهش دهید و از دیوار کوره محافظت کنید. در دیگ بخار با ظرفیت زیاد ، دمای شعله بسیار زیاد است و شدت تابش حرارتی بسیار زیاد است. دیگ بخار شامل 40 تا 50 درصد یا بیشتر از گرما توسط دیواره آب جذب می شود. به استثنای چند دیگ بخار با ظرفیت کوچک ، دیگهای بخار لوله مدرن از دیواره های خنک کننده آب به عنوان سطح اصلی گرمایش تبخیری استفاده می کنند.
مزایای
1. اطمینان از آب بندی دیواره کوره و کاهش نشت هوا در محفظه احتراق.
2. تحقق بخشیدن به خنک سازی کامل محفظه احتراق ، که برای جلوگیری از تشکیل کک در صورت احتراق شدید مفید است.
3. ظرفیت کم ذخیره گرما ، گرم شدن سریع محفظه احتراق و خنک کننده سریع ، می تواند زمان خنک سازی دیگ بخار را کوتاه و متوقف کند.
4. استفاده از دیوار کوره لوله مناسب است ، که بار قاب دیگ بخار را بسیار کاهش می دهد و برای تعلیق مناسب است.
5 در مقایسه با لوله نوری ، ظرفیت جذب حرارت لوله بهبود یافته است.
6. درجه ترکیبی از اجزای دیگ بخار بهبود یافته است ، که راحت است و کار نصب را کاهش می دهد.
کنترل کیفیت
1. مساحت ساخت 200000 متر مربع
2. 150 مهندس
3. 600 جوشکار کد دار
4. 60 بازرس مجاز (مربیان سطح NDT-III)
5. مجوزهای کلاس A برای طراحی و ساخت دیگ بخار
6. سیستم کیفیت ISO 9001: 2008
7. گواهی ASME دیگهای بخار قدرت
8. مجوز تمبر ASME "S" ، "U" و NB
