سوپرهیتر بخار برهنه خمیده 12 متری و گردش خون طبیعی
جزئیات محصول
| نوع گردش دیگ بخار: | گردش طبیعی ، قسمت دیگ بخار | کاربرد: | نگهداری دیگ بخار ، لوله دیگ بخار |
|---|---|---|---|
| نام محصول: | فوق بخاری لوله لخت منحنی فرکانس بالا برای دیگ بخار | مواد: | فولاد ضد زنگ ضخیم تر |
| طریقه استفاده: | صنعتی ، نیروگاه | نام محصول: | کویل لوله سوپر گرم کن |
| برجسته کردن |
Superheater And Reheater,Superheater Curved و Reheater,Superheater دیگ بخار بخار منحنی |
||
توضیحات محصول

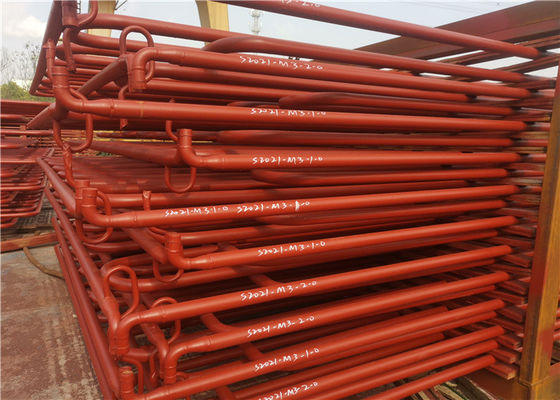

سوپرهیتر برهنه منحنی و فولاد کربنی با فرکانس بالا 12 متر و دیگ بخار بخار
سوپرهیتر برای افزایش دمای بخار بالاتر از نقطه اشباع آن است.
دوباره گرم کن در اصل یک سوپرهیتر است که بخار خروجی از مرحله فشار زیاد یک توربین را گرم می کند.بخار دوباره گرم شده سپس به مرحله فشار پایین توربین ارسال می شود.با گرم کردن مجدد بخار بین توربین فشار قوی و فشار پایین ، می توان بازده الکتریکی چرخه نیروگاه را بیش از 40 درصد افزایش داد. چرخه گرمایش در دیگهای بخار بزرگ استفاده می شود ، زیرا از نظر اقتصادی فقط در نیروگاه های بزرگتر امکان پذیر است.
معرفی محصول
- سوپرهیتر بخشی از دیگ بخار است که بخار را از دمای اشباع تا دمای بیش از حد گرم می کند.این همچنین یک سوپرهیتر بخار نامیده می شود. سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفت ، نوع شعاعی و نیمه شعاعی تقسیم کرد. با توجه به ویژگی های ساختار ، می توان آن را به نوع لوله مارپیچ ، نوع صفحه ، دیوار تقسیم کرد نوع و نوع دیوار. آنها از لوله های موازی و منیفولد ورودی و خروجی تشکیل شده اند.
- اکثر دیگهای بخار صنعتی دارای بخاری گرمایی نیستند زیرا بسیاری از فرآیندهای صنعتی و تأسیسات زندگی فقط به بخار اشباع شده احتیاج دارند. در نیروگاه های برق ، لوکوموتیوها و دیگهای بخار دریایی ، معمولاً سوپرهیتر برای بهبود بازده حرارتی کل نیروگاه بخار نصب می شود.
کارکرد
1. سوپرهیتر بخار اشباع شده است که در دمای مشخصی از تجهیزات بخار گرم شده گرم می شود.
2. پس از گرم شدن بخار اشباع شده به بخار فوق گرم ، ظرفیت کار بخار در توربین بخار بهبود می یابد ، یعنی آنتالپی مفید بخار در توربین بخار افزایش می یابد ، بنابراین بازده چرخه موتور گرما بهبود می یابد.
3. علاوه بر این ، استفاده از بخار گرم همچنین می تواند رطوبت خروجی بخار توربین بخار را کاهش دهد ، از خوردگی تیغه توربین بخار جلوگیری کند و شرایط مناسب را برای کاهش بیشتر فشار خروجی بخار و عملکرد ایمن توربین بخار ایجاد کند .
شکل گیری
تغییر در شرایط کار دیگ بخار ، مانند سطح بار ، تغییر سوخت ، تغییر شرایط احتراق و غیره ، همه در دمای بخار خروجی سوپرهیتر تأثیر دارند ، بنابراین در دیگهای بخار نیروگاه ها ابزاری برای تنظیم دمای بخار خروجی دیگ بخار وجود دارد تا در پایدار باشد مقدار مشخص شده. ابزارهای معمول استفاده شده عبارتند از:
(1) با جت آب یا کاهنده درجه حرارت نوع سطح مستقیماً درجه حرارت بخار را تنظیم کنید ؛
(2) با مشعل چرخشی برای تغییر درجه حرارت دود خروجی کوره.
(3) با تنظیم چرخش دود جذب حرارت سوپرهیتر. هنگامی که بار دیگ افزایش می یابد ، مقدار افزایش دما بخار ورودی و خروجی سوپرهیتر جریان افزایش می یابد ، در حالی که مقدار افزایش درجه حرارت سوپرهیتر تابشی کاهش می یابد. اگر سوپرهیتر همرفت ، تابشی سوپرهیتر و سوپرهیتر نیمه تابشی به درستی ترکیب و پیکربندی شده اند ، دمای بخار خروجی با تغییر شرایط بار و احتراق می تواند کمتر تغییر کند. جذب گرما و میزان جریان بخار لوله های موازی در پشته سوپرهیتر در عملکرد متفاوت خواهد بود. به منظور برای جلوگیری از درجه حرارت بیش از حد در لوله های جداگانه ، بخاری گرمایش به چند گروه لوله در دیگهای بخار بزرگ تقسیم می شود.بخار هر گروه لوله با یک جعبه جمع کننده در خارج از کوره مخلوط می شود و از لوله راهنمای بخار برای انتقال هر گروه لوله استفاده می شود ، به طوری که از اختلاف دما بیش از حد بین هر لوله جلوگیری می شود.
تفاوت
| نوع | مزایای | معایب | روش پشتیبانی |
| آویز از نوع | 1. پشتیبانی ساختاری محکم |
1. انسداد جریان توسط بخار متراکم 2. برای پاکسازی آبی که در کف جمع می شود ، به راه اندازی مجدد آهسته نیاز دارد. |
از بالا پشتیبانی می شود |
| از نوع معکوس | 1. تخلیه مناسب بخار متراکم شده | 1. فاقد استحکام ساختاری ، به ویژه در جریان گاز پر سرعت | از پایین پشتیبانی می شود |
| نوع افقی |
1. زهکشی مناسب 2. استحکام ساختاری خوب. |
1. آنها شعله را مستقیماً نمی بینند بنابراین عمدتا از نوع همرفت هستند | معمولاً در کانالهای عمودی گاز موازی با کوره اصلی پشتیبانی می شود. |
توجه
• گرمایش بیش از حد باعث افزایش کارایی کلی و همچنین جلوگیری از تراکم بیش از حد در آخرین مراحل توربین می شود که از فرسایش تیغه جلوگیری می کند.
• از گرمای گازهای احتراق کوره برای از بین بردن رطوبت بخار و گرم شدن بیش از حد بخار استفاده می شود.
• سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل شده اند.
• گرما از گازهای گرم به بخار موجود در سوپرهیتر در دمای بالا منتقل می شود.
• بنابراین قسمت مقدماتی سوپرهیتر در جریان جریان و بخش دوم به صورت موازی مرتب می شود تا فشار زمان دیواره لوله را کاهش دهد.
اطلاعات شرکت
Hua Dong Boiler Co.، Ltd. یک شرکت با تکنولوژی بالا است که در زمینه تولید دیگهای بخار تخصص دارد.این شرکت در اوایل سال 1985 تاسیس شده و دارای دو پایگاه تولید است ، این شرکت 400000 ㎡ را با دارایی های ثابت 110،000،000 USD پوشش می دهد.1100 کارمند شامل 150 تکنسین و 600 جوشکار کد دار وجود دارد.هوآ دونگ دارای مجوز ساخت دیگهای درجه A و مخازن تحت فشار درجه A1 و A2 است که توسط اداره کل نظارت بر کیفیت ، بازرسی و قرنطینه چین صادر شده است.همچنین دارای تمبرهای "S" و "U" "NB" صادر شده توسط انجمن مهندسان مکانیک آمریکا است.در همین حال ، این شرکت دارای گواهینامه ISO9001 ، SO3834 ، EN12952 سیستم مدیریت کیفیت است.
نکات برجسته محصول
سوپرهیتر برهنه منحنی و فولاد کربنی با فرکانس بالا 12 متر و دیگ بخار بخار سوپرهیتر برای افزایش دمای بخار بالاتر از نقطه اشباع آن است. دوباره گرم کن در اصل یک سوپرهیتر است که بخار خروجی از مرحله فشار زیاد یک توربین را گرم می کند.بخار دوباره گرم شده سپس به مرحله فشار پایین توربین ارسال می شود.با گرم کر...
