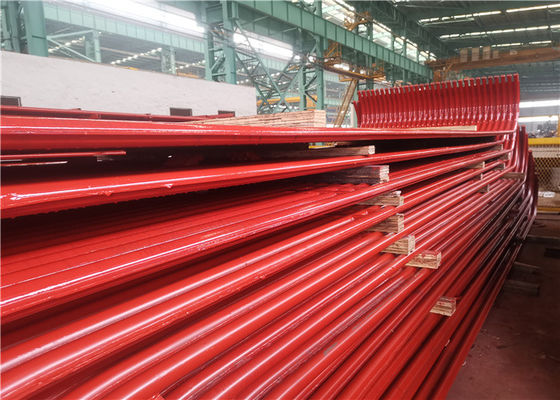

گردش طبیعی پانل های دیواری آب دیگ بخار CFB ساختار محکم هوا

گردش طبیعی CFB دیگ بخار پانل های دیوار دیواری ساختار هوا محکم

معرفی

مصالح دیوار آب معمولاً از فولاد کربنی ساخته می شوند.هنگامی که فشار دیگ بالاتر از 14 مگاپاسکال باشد، فولاد آلیاژی نیز تا حدی استفاده می شود.قطر بیرونی لوله: دیگ های گردش طبیعی معمولاً از 51 ~ 83 میلی متر استفاده می کنند.دیگ های با گردش اجباری چندگانه و دیگ های جریان مستقیم معمولاً از 22 تا 60 میلی متر استفاده می کنند.دیواره آب دیگ دی سی لزوماً مانند دیگ های گردش طبیعی عمودی نیست و همچنین می تواند به صورت افقی احاطه شود یا به اشکال دیگر.هنگامی که پارامترها بالا هستند، به ویژه در دیگ جریان مستقیم، به منظور جلوگیری از زوال انتقال حرارت در ناحیه بار حرارتی بالا کوره، اغلب از لوله های رزوه دار داخلی استفاده می شود یا اسپویلر در داخل لوله ها نصب می شود.

یک سطح گرمایش تبخیری متشکل از تعدادی لوله موازی که روی دیواره داخلی یک شوفاژ دیگ قرار گرفته است.وظیفه دیواره آب جذب گرمای تابشی شعله با دمای بالا یا گاز دودکش در کوره، تولید بخار یا آب داغ در لوله و کاهش دمای دیواره کوره و محافظت از دیواره کوره است.در دیگ بخار با ظرفیت زیاد، دمای شعله در کوره بسیار بالا است و شدت تابش گرما بسیار زیاد است.40 تا 50 درصد یا بیشتر از گرمای دیگ بخار توسط دیواره آب جذب می شود.به جز چند دیگ بخار با ظرفیت کم، دیواره آب اصلی ترین سطح گرمایش تبخیری در دیگهای بخار لوله آب مدرن است.دیوار آب با توجه به ساختار آن به نوع لوله نور و نوع غشایی تقسیم می شود.دیواره آب لوله سبک از لوله فولادی دیگ معمولی تشکیل شده است (شکل 1 دیواره آب لوله سبک).هرچه آرایش لوله نزدیکتر باشد، اثر حفاظتی دیواره کوره بهتر است.دیوارهای کوره به طور گسترده ای از مواد نسوز سبک و مواد عایق ساخته شده اند.این مواد را می توان در دیواره کوره تعبیه کرد یا روی دیواره ای که با آب خنک می شود قرار داد تا برای نصب آسان به یک دیوار کوره لوله ای تبدیل شود.

دیواره آب غشایی

دیواره آب غشایی یک ساختار هواگیر است که از لوله ها و باله ها تشکیل شده است. مزایای آن نشت هوای کمتر در کوره است.می تواند از دیواره لوله کشی، بار کمتر بر روی سازه فولادی و هزینه کمتر دیگ استفاده کند.ساختار تعلیق آسان برای استفاده و بهبود سیستم انبساط حرارتی، مناسب برای تولید مکانیزه در مقیاس بزرگ، نرخ مونتاژ بالا، ظرفیت ذخیره حرارت کم و کوتاه شدن زمان روشن شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیواره آب غشایی اغلب در دیگ های با ظرفیت بالا، دمای بالا و فشار بالا استفاده می شود.

مواد و قطر لوله برای دیگهای بخار فشار متوسط، بالا و فوق العاده بالا، در شرایط عادی گردش آب، دیواره لوله را می توان به خوبی خنک کرد، لوله فولادی کربن را می توان انتخاب کرد.برای دیگ های فشار زیر بحرانی و فوق بحرانی، به دلیل زوال انتقال حرارت و دمای متوسط ​​بالا (به ویژه زمانی که پارامترهای فوق بحرانی بدست می آیند)، اغلب لازم است از لوله های رزوه دار داخلی (شیارهای مارپیچی چند سر در قسمت داخلی استفاده شود. دیواره لوله، ساختار معمولی نشان داده شده در شکل 2) یا لوله های فولادی آلیاژی Cr-Mo.برای دیواره آب غشایی، حداکثر.دما و تنش باله ها نیز باید بررسی شود.قطر بیرونی لوله‌های دیواره آب دیگ‌های گردش طبیعی معمولاً 42-76 میلی‌متر است، دیگهای بخار با فشار زیر بحرانی 42-51 میلی‌متر و دیگ‌های یکبار عبور 22-42 میلی‌متر هستند.

نقاط قوت دیواره آب غشایی

(1) از آب بندی دیواره کوره اطمینان حاصل کنید و نشت هوا را در محفظه احتراق کاهش دهید.

(2) تحقق خنک کننده کامل آب در محفظه احتراق برای جلوگیری از کک شدن در شرایط احتراق شدید مفید است.

(3) زمان خنک کننده راه اندازی و خاموش شدن دیگهای بخار را می توان به دلیل ظرفیت ذخیره گرمای کوچک، افزایش سریع دما و خنک شدن سریع در محفظه احتراق کوتاه کرد.

(4) دیوار کوره لوله گذاری مناسب است که بار قاب دیگ را بسیار کاهش می دهد و برای تعلیق و بلند کردن راحت است.

(5) در مقایسه با نوع لوله لخت، ظرفیت جذب حرارت لوله بهبود یافته است.

(6) درجه هر مونتاژ اجزای دیگ را بهبود می بخشد، بار کار نصب را تسهیل و کاهش می دهد.
