ASME CFB سوپرهیتر تابشی و گرمایش مجدد جریان گاز احتراق را افزایش می دهد
جزئیات محصول
| نام محصول: | سوپرهیتر بویلر | مواد: | فولاد کربن |
|---|---|---|---|
| استاندارد: | ASME، GB، EN، CE | کاربرد: | سیستم بویلر و سیستم صنعتی |
| در حال بارگیری بندر: | شانگهای | رنگ: | نیاز مشتری |
| برجسته کردن |
ASME Superheater And Reheater,CFB Superheater And Reheater,CFB Radiant Superheater |
||
توضیحات محصول
ASME CFB Radiant Superheater و Reheater افزایش جریان گاز احتراق
- در نیروگاه ها، لوکوموتیوها و بویلرهای دریایی، سوپرهیترها عموماً به منظور بهبود راندمان گردش حرارتی کل نیروگاه بخار نصب می شوند. سوپرهیتر بخشی است که بخار را از دمای اشباع به سوپرهیتر توسط دیگ گرم می کند.به آن سوپرهیتر نیز می گویند.
- سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفت، نوع تابشی و نوع نیمه تابشی تقسیم کرد.
- با توجه به ویژگی های سازه، می توان آن را به نوع لوله سرپانتین، نوع صفحه، نوع دیوار و نوع دیوار تقسیم کرد.
- همه آنها از تعدادی لوله موازی و منیفولد ورودی و خروجی تشکیل شده اند.
- بیشتر بویلرهای صنعتی سوپرهیتر ندارند زیرا بسیاری از فرآیندها و تاسیسات صنعتی فقط به بخار اشباع نیاز دارند.
- سوپرهیترها معمولاً در نیروگاه ها، لوکوموتیوها و بویلرهای دریایی برای بهبود راندمان حرارتی کل نیروگاه بخار نصب می شوند.
انواع سوپر هیتر:
1. سوپر هیتر تابشی: قدیمی ترین نوع سوپر هیتر است و در بالا یا پشت سواحل لوله های آب قرار می گیرد تا از آنها در برابر شعله یا آتش مستقیم محافظت کند.
پارامترهایی که همرفت را افزایش می دهند
آ.افزایش جریان سوخت و هوا (جریان گاز احتراق)
بافزایش سرعت جریان جرمی بخار
تابش عمدتاً به دمای شعله بستگی دارد.با افزایش سرعت جریان بخار دمای خروجی کاهش می یابد.
سوپر بخاری تابشی
آنها در معرض منبع گرمایی قرار می گیرند که نیاز به بهبود دمای فلز دارد.
بخاری ها و بخاری های تابشی و همرفتی برای بخار با دمای بالا استفاده می شود.
لوازم جانبی سوپر هیتر بخار تابشی با دمای بالا در دیگ

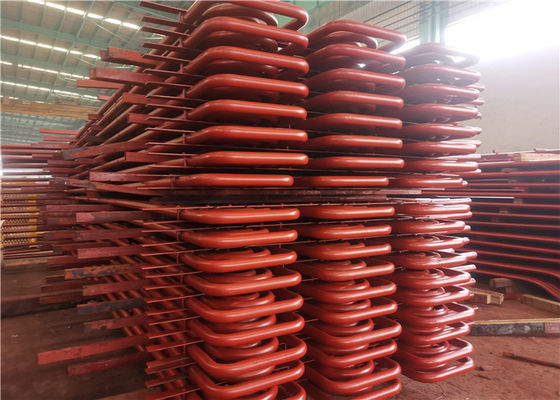

از لوله های مار مانند (فولاد کربنی، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت و غیره) و جعبه های جمع آوری و سایر مواد حمایت کننده ساخته شده است.لوله ها به طور کلی دارای φ32، φ38، φ42 یا انواع دیگر مشخصات، با توجه به نیاز کاربر به طور جداگانه هستند.
گرم کننده ها
آنها مانند سوپر هیترها سالم هستند اما از آنجایی که دمای خروجی آنها کمی کمتر از سوپر هیترها است و فشار آنها 20٪ -25٪ کمتر از سوپر هیتر است، می توانند آلیاژهای مواد با کیفیت کمتری را تحمل کنند.
کاربرد:
سوپرهیتر بخار از کویل های لوله متراکم تشکیل شده است و در دمای 450 درجه سانتی گراد تا 1000 درجه سانتی گراد در دودکش قرار می گیرد.
برای ظرفیت دیگ نیروگاه بیش از 10 مگاپاسکال، معمولاً از سوپرهیتر صفحه ای و سیم پیچی استفاده می شود.
سوپرهیتر و ریهیتر چه تفاوت هایی دارند؟
| تایپ کنید | مزایای | معایب | روش حمایتی |
| از نوع آویز | 1. پشتیبانی ساختاری محکم | 1. انسداد جریان توسط بخار تغلیظ شده 2. نیاز به راه اندازی مجدد آهسته برای پاکسازی آبی که در کف جمع شده است. | از بالا پشتیبانی می شود |
| نوع معکوس | 1. تخلیه مناسب بخار تغلیظ شده | 1. عدم سفتی ساختاری، به ویژه در جریان گاز با سرعت بالا | از پایین پشتیبانی می شود |
| نوع افقی |
1. زهکشی مناسب 2. استحکام ساختاری خوب. |
1. آنها شعله را مستقیماً مشاهده نمی کنند بنابراین عمدتاً از نوع همرفتی هستند | معمولاً در مجاری گاز عمودی موازی با کوره اصلی پشتیبانی می شود. |
